Hideaway™

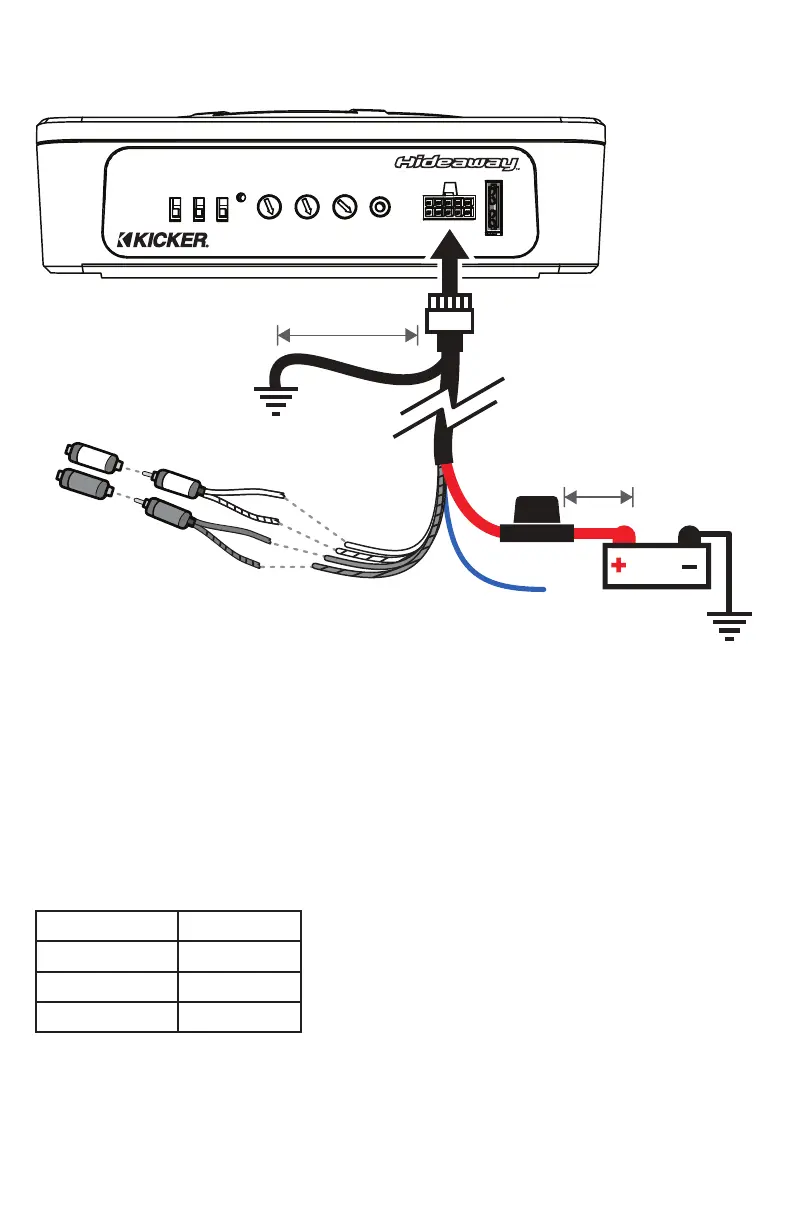

Cableado:
12V
AUTO
TURN
ON
INPUT
LEVEL
PHASE
PWR/
PRT
BASS
BOOST
X-OVER
FREQ GAIN
REMOTE
BASS
0 6 50 120 0 11
+12V
DC
HI
LO
0°
180°
L
+
-
R GND
46HS10 15A
REM +12V
Entradas de audio
Blanca Izquierda +
Blanca/Negra Izquierda –
Gris Derecha +
Gris/Negra Derecha –
Encendido
remoto, vea la
página siguiente
batería
Tierra directamente al
metal del chasis
Tierra directamente al
metal del chasis
KICKER KISL
≤ 24” [60cm]
Conector de
conexión rápida
15A fusible
deje un espacio de ≤ 45 cm (18”)
desde la terminal positiva de la batería
Observe la polaridad de las conexiones de entrada para evitar la pérdida de la señal.
Utilice el KISL KICKER para las unidades de fuente con salidas RCA o empalme el arnés de conexión rápida
conduce directamente a las salidas de la unidad fuente de nivel de altavoz.
No usar con Convertidor de salida de línea.
