Hideaway™
Verkabelung:
12V
AUTO
TURN
ON
INPUT
LEVEL
PHASE
PWR/
PRT
BASS
BOOST
X-OVER
FREQ GAIN
REMOTE
BASS
0 6 50 120 0 11
+12V
DC
HI
LO
0°
180°
L
+
-
R GND
46HS10 15A
REM +12V

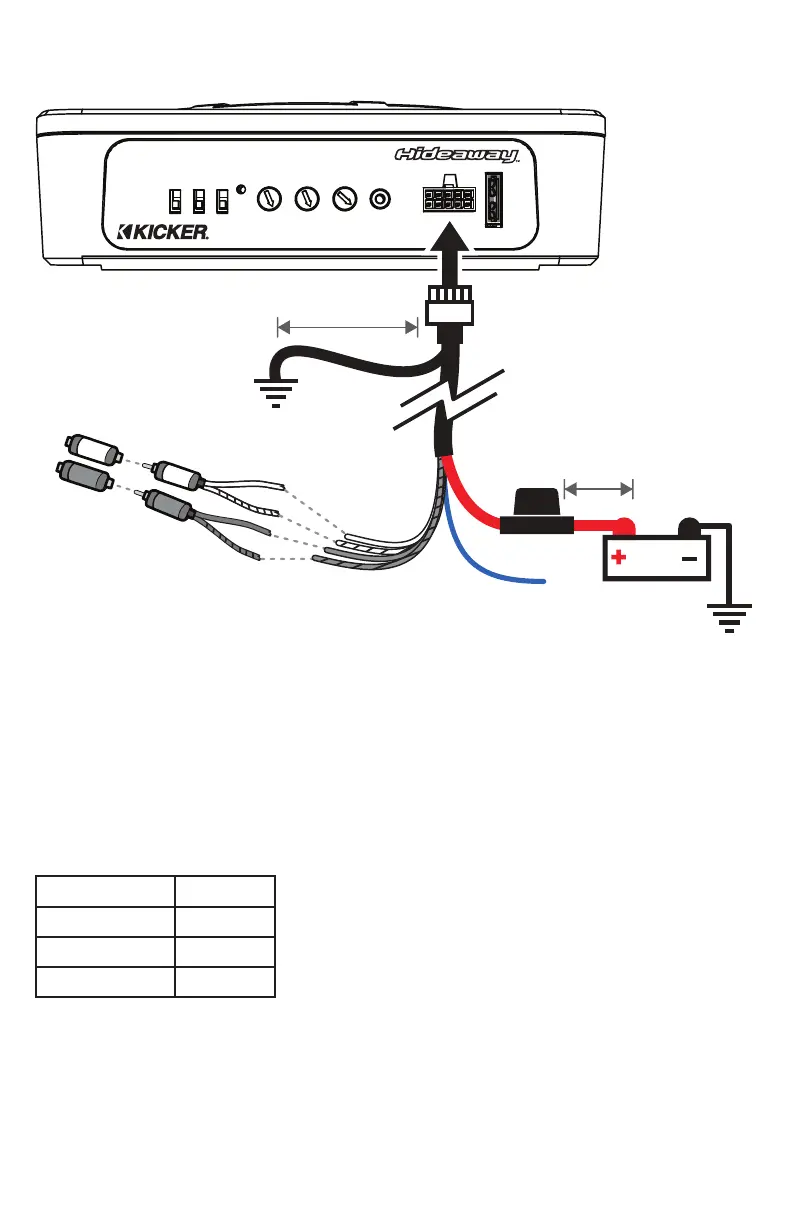

Audioeingänge:
Weiß Links +
Weiß/Schwarz Links –
Grau Rechts +
Grau/Schwarz Rechts –
Remote Turn-On.
(siehe nächste Seite)
Schnellkupplung
Kabelbaum
Batterie
Blanker
Masse-Anschluss
KICKER KISL
Blanker
Masse-Anschluss
≤ 24” [60cm]
15A Sicherung
≤45 cm vom Pluspol der Batterie
Achten Sie auf die Polung der Eingangsverbindungen, um einen Signalverlust zu vermeiden.
Verwenden Sie die KICKER KISL für Quelle Geräte mit Cinch-Ausgänge oder Spleiß der Schnellkupplung
Kabelbaum führt direkt auf Ihrem Quellgerät die Lautsprecher-Ausgänge.
Verwenden Sie nicht mit Line-Ausgangskonverter.
