Kicker Hideaway HS10 - Page 22

22
Hideaway™

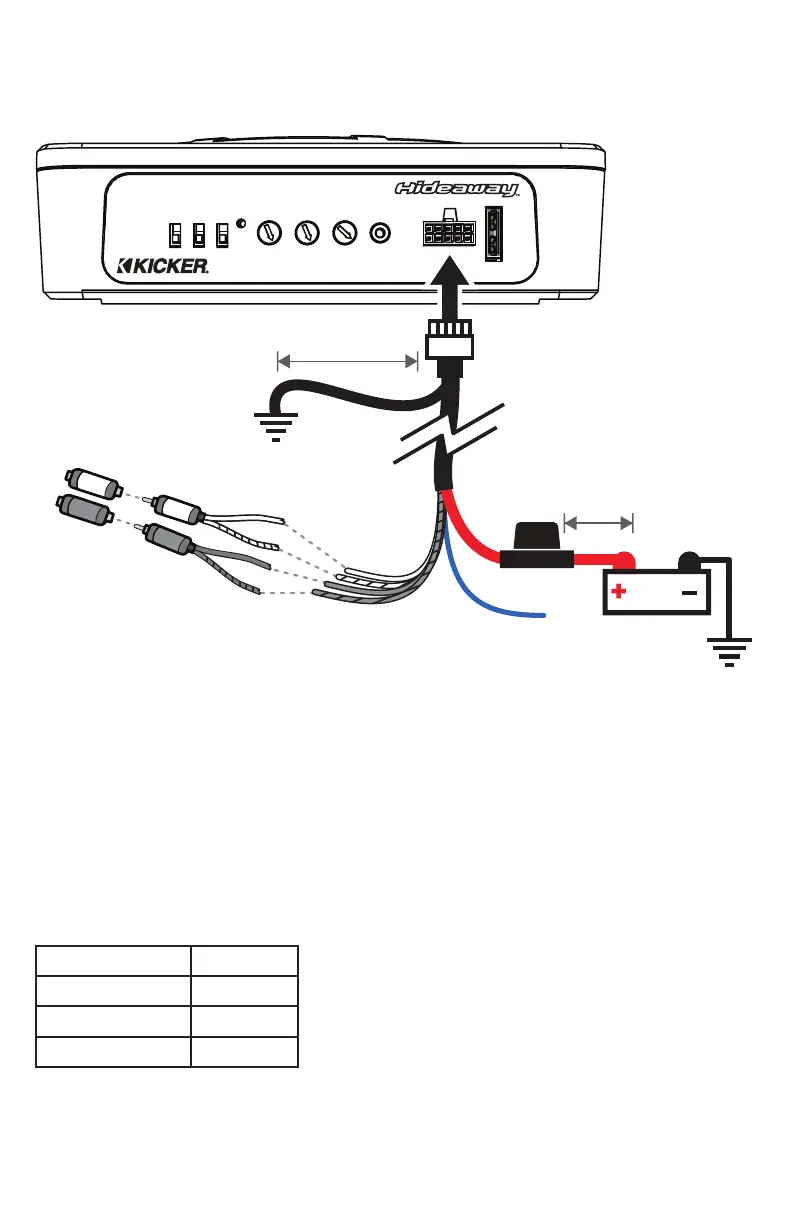

Câblage :
12V
AUTO
TURN
ON
INPUT
LEVEL
PHASE
PWR/
PRT
BASS
BOOST
X-OVER
FREQ GAIN
REMOTE
BASS
0 6 50 120 0 11
+12V
DC
HI
LO
0°
180°
L
+
-
R GND
46HS10 15A
REM +12V
Entrées audio
Blanc Gauche +
Blanc/Noir Gauche –
Gris Droite +
Gris/Noir Droite –
Mise en marche
à distance. Voir
page suivante.
batterie
Mise à la terre
au châssis nu
Mise à la terre
au châssis nu
≤ 24” [60cm]
15A fusible
≤18” [45 cm] de la borne
positive de la batterie
Attention à la polarité des bornes d’entrée pour éviter la perte du
signal.
Utilisez le KISL KICKER pour les unités de source avec des sorties RCA ou
une épissure le harnais de connexion rapide mène directement aux sorties
de votre unité source de niveau haut-parleur.
Ne pas utiliser avec Convertisseur de sortie de ligne
harnais de connexion rapide
KICKER KISL
