23

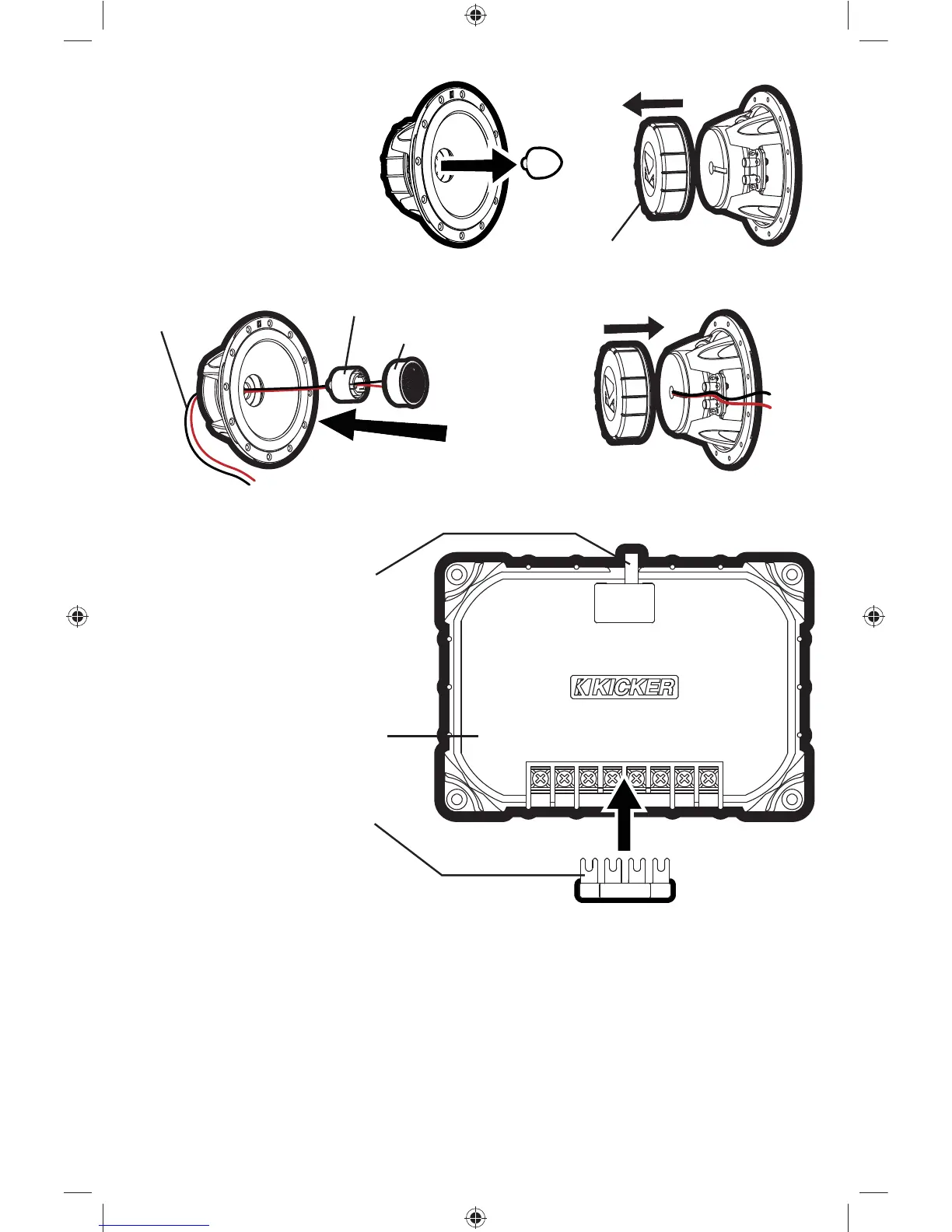

Schritt 1 Schritt 2
Schritte 3 bis 6
Schritte 7 bis 8
Abdeckung
Koaxialer Befestigungsstift
INPUT
-MID+-MID+
INPUT OUTPUTOUTPUT
-TW+-TW+
-
+
+
6 +3 +0
Hochtöner-Ausgangspegelschalter.
Eine höhere Schaltereinstellung
bedeutet höhere Lautstärke der
Hochtöner.
Abb. 2
Abb. 1
Anordnung des RS
für Koaxialbetrieb
FREQUENZWEICHEN-ANORDNUNG
Die KICKER RS-Frequenzweiche kann als konventionelle 2-Wege-Frequenzweiche durch die Installation
der beigefügten EINGANGS-Brücke in die Klemmen - MID + -TW + eingestellt werden, so wie in Abb.
2 dargestellt. In diesem Fall muss das Signal, das von der Quelle oder dem Verstärker kommt, mit den
+ und – Klemmen auf der EINGANGS-Brücke verkabelt werden.
Durch einfaches Entfernen (oder nicht einbauen) der EINGANGS-Brücke kann die RS-Frequenzweiche
für die Bi-Amp-Verkabelung genutzt werden. Zur Anwendung der Bi-Amp-Anordnung müssen zwei
verstärkte Signale mit jeder Frequenzweiche verbunden werden (Hierfür benötigen Sie mindestens
4 Verstärkerkanäle). Stellen Sie den Hochtöner-Ausgangspegelschalter auf 0 dB, +3 dB, oder +6 dB. Je
höher die die Schaltereinstellung ist, desto höher ist die Lautstärke der Hochtöner.
Hochtönerk-
abel Kabel
Hochtöner
RS-Frequenzweiche
EINGANGS-Brücke
Einbau nur für 2-Wege-Anordnung.
Nicht bei Bi-Amplifying
einbauen.
