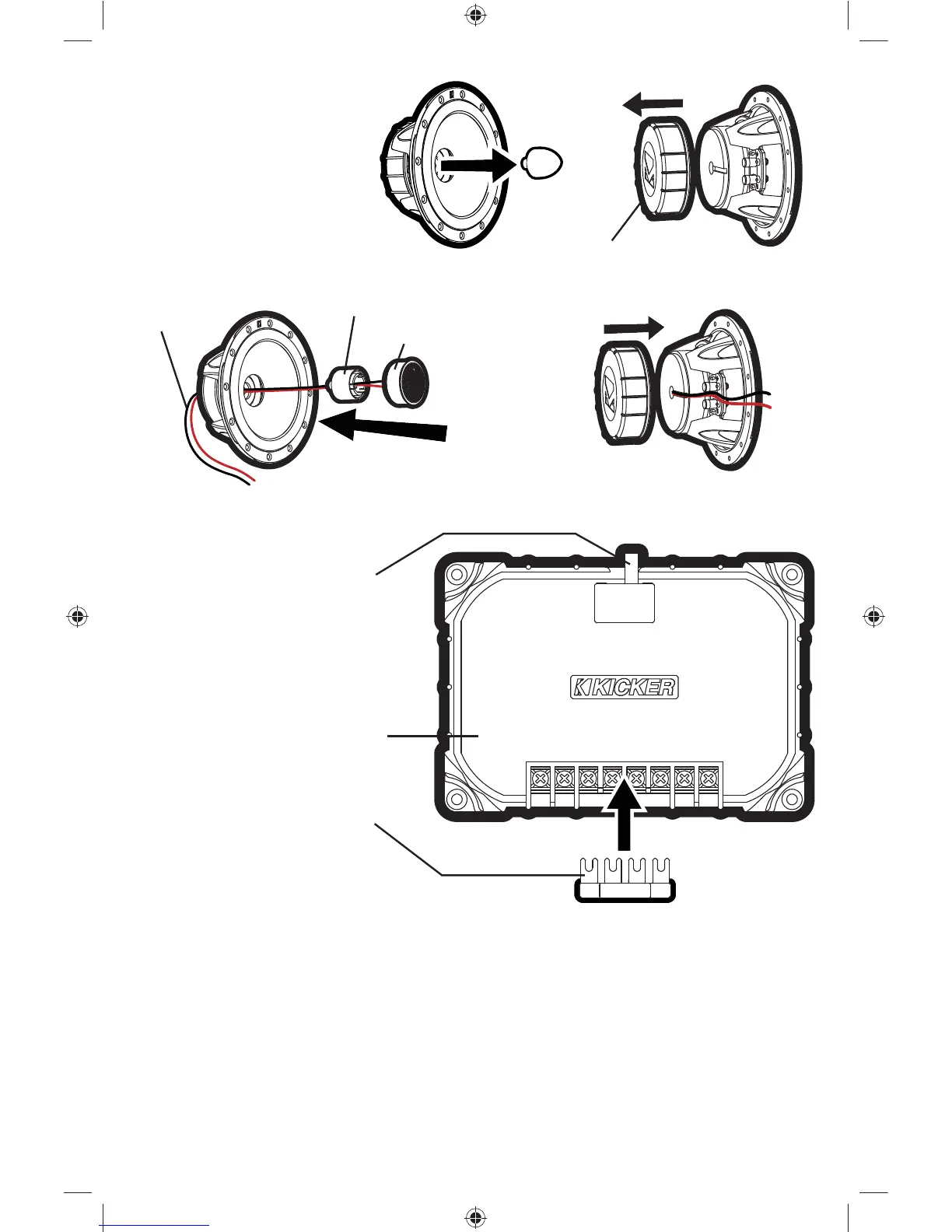

Confi guration du RS pour
un Fonctionnement
Coaxial
fi ls du
tweeter
Filtre passif RS
Jarretière d’ENTRÉE.
Installer uniquement dans le cadre
de confi gurations à 2 voies ; ne pas
installer en cas de bi-amplifi cation.
CROSSOVER CONFIGURATION
Le fi ltre passif KICKER RS peut être confi guré en tant que fi ltre passif conventionnel à 2 voies en installant
la jarretière d’ENTRÉE fournie dans les bornes d’entrée - MID + -TW + comme le montre la Figure 2.
Dans cette confi guration, le signal amplifi é provenant de la source ou de l’amplifi cateur doit être raccordé
aux bornes + et – indiquées sur la jarretière d’ENTRÉE.
Le fi ltre passif RS peut également être confi guré pour un câblage bi-amplifi cation en retirant (ou simplement
en n’installant pas) la jarretière d’ENTRÉE. Pour utiliser la confi guration bi-ampli, vous devez connecter deux
signaux amplifi és à chaque fi ltre passif (vous avez alors besoin d’au moins quatre canaux amplifi cateurs).
Régler l’interrupteur de niveau de sortie du haut-parleur d’aigus sur 0 dB, +3 dB, ou +6 dB. Des réglages
d’interrupteur plus élevés se traduiront par plus de volume à la sortie du haut-parleur d’aigus.
