INSTRUCTIONS D’ASSEMBLAGE
ADAPTATEUR POUR CHÂSSIS « CLICK N GO 2 »
KIMPEX N
o
373951-8
Grizzly
KIMPEX INC. / 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA / 100 Walnut Street / Champlain, New York / 12919
A-7815010-8 • Imprimé au Canada / Printed in Canada
3

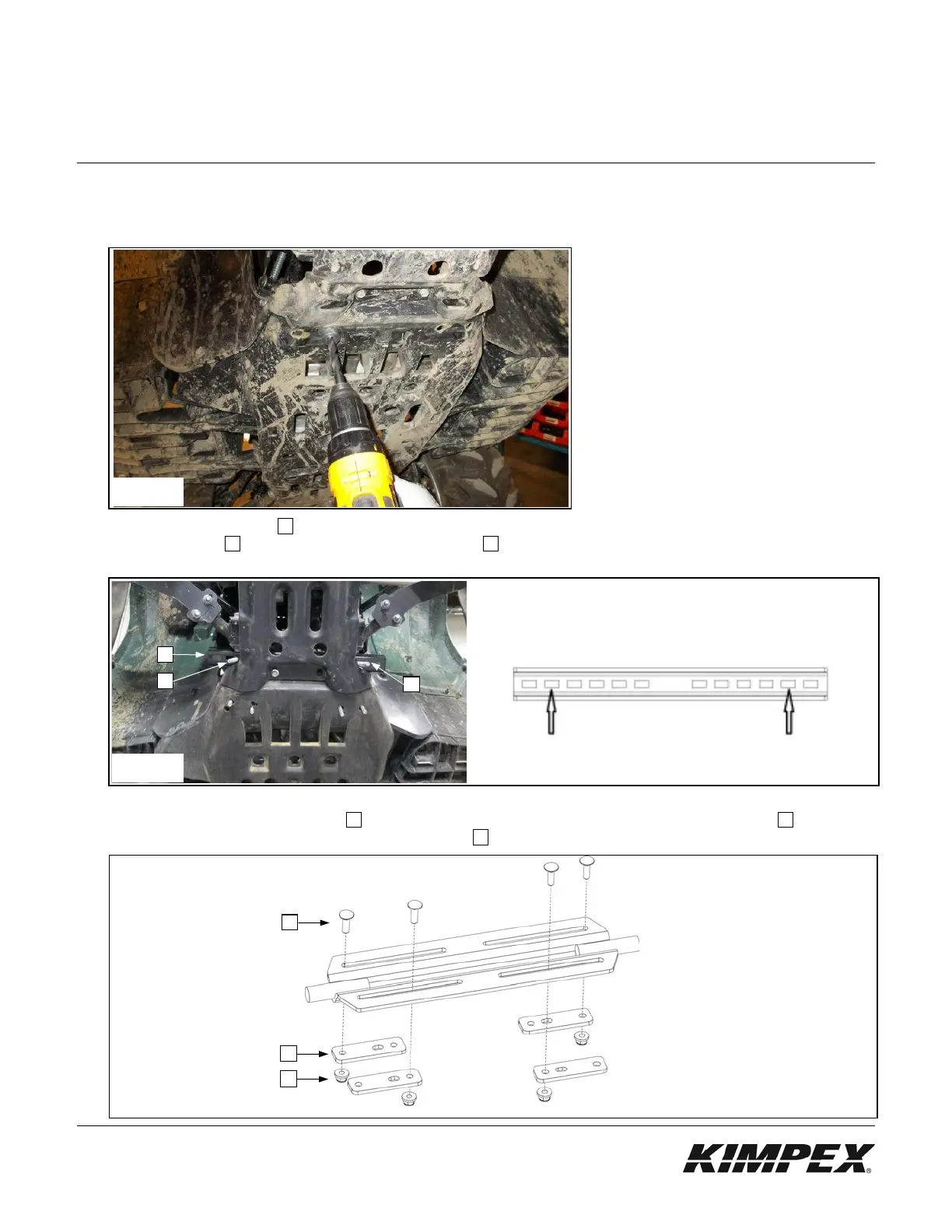

4) Percez les trous à l’aide de l’outil de perçage prévu à cet effet (produit Kimpex n
o
373920)
(consultez la figure 4). Si vous ne possédez pas l’outil, retirez les plaques protectrices et percez à l’aide d’un foret ½ po.
Réinstallez les plaques protectrices par la suite.
5) Passez la bride de fixation 05 dans le châssis et la stabiliser à l’aide de deux (2) boulons d
e carrosserie
M8-1.25 x 60 mm 01. Passez les deux (2) boulons en « U » 07 dans les trous préalablement percés (consultez la figure
5).
6) Préassemblez les plaques de fixation 06 à l’aide des quatre (4) boulons de carrosserie M8-1.25 x 25 mm 02
et de
quatre (4) écrous à épaulement autobloquants M8-1.25 03 (consultez la figure 6). Ne serrez pas à cette étape.
Fig.
6
02
06
03
Fig.
5
Trous à utiliser
05
01
01
Fig.
4
