INSTRUCTIONS D’ASSEMBLAGE
ADAPTATEUR POUR CHÂSSIS « CLICK N GO 2 »
KIMPEX N
o
373951-8
Grizzly
KIMPEX INC. / 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA / 100 Walnut Street / Champlain, New York / 12919
A-7815010-8 • Imprimé au Canada / Printed in Canada
4

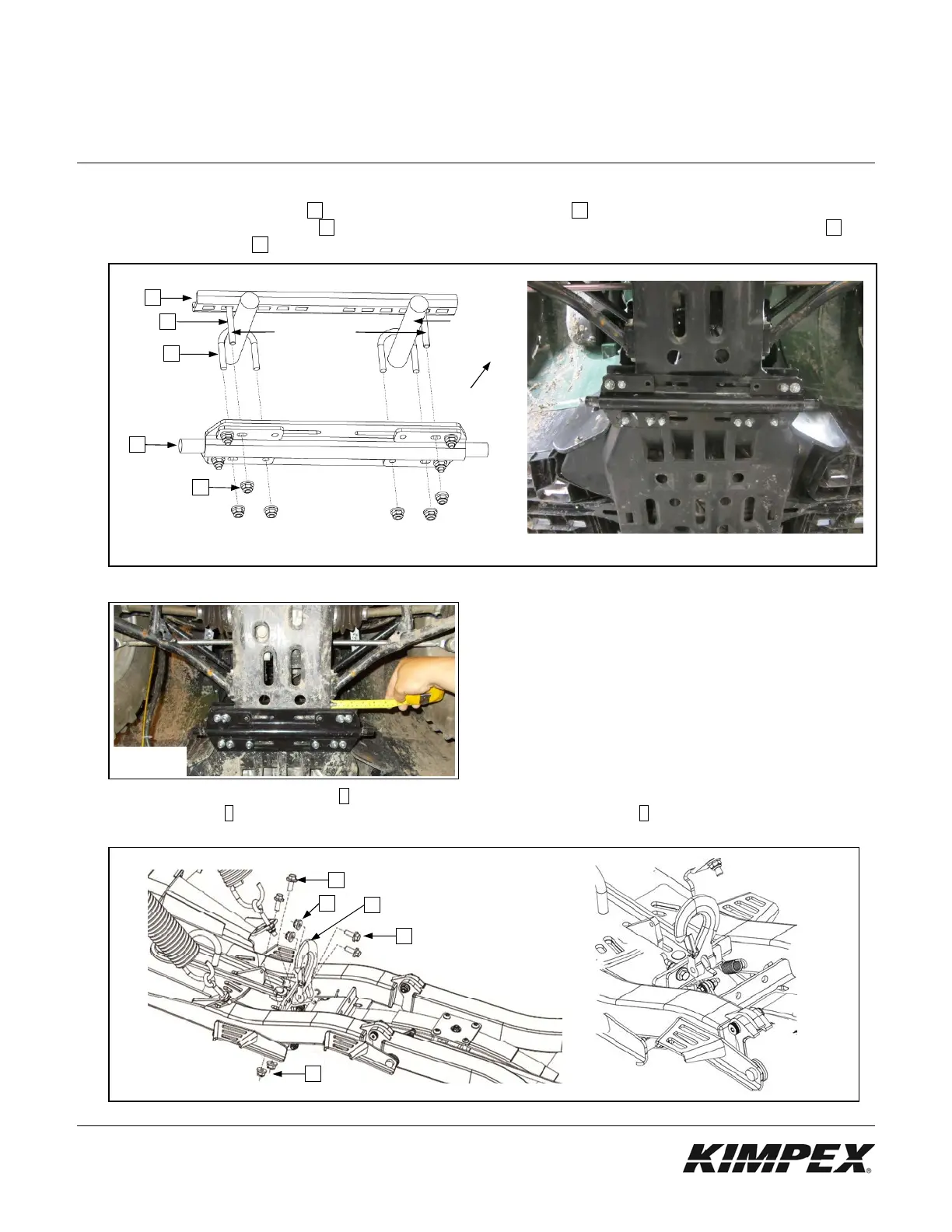

7) Installez l’adaptateur universel 04 à l’aide des deux (2) boulons en « U » 07 installés à l’étape 5, des deux (2) boulons
de carrosserie M8-1.25 x 60 mm 01 installés à l’étape 5, de six (6) écrous à épaulement autobloquants M8-1.25 03 et
de la bride de fixation 05 installée à l’étape 5 (consultez la figure 7). Ne serrez pas à cette étape.
8) Assurez-vous que la plaque est bien centrée sur le véhicule. Serrez tous les écrous par la suite.
9) Fixez le crochet de positionnement A
au châssis à l’aide de quatre (4) boulons hex. à épaulement
M8-1.25 x 20 mm B et de quatre (4) écrous à épaulement autobloquants M8-1.25 C (consultez la figure 9).
Le crochet et la quincaillerie sont inclus dans l’ensemble n
o
373950.
Fig.
9
B
C
A
B
C
Fig.
8
Fig.
7
07
02
05
01
04
Avant du
véhicule
Ces boulons
doivent être
insérés le plus
près possible à
l’extérieur du
châssis
Châssis du
véhicule
