4

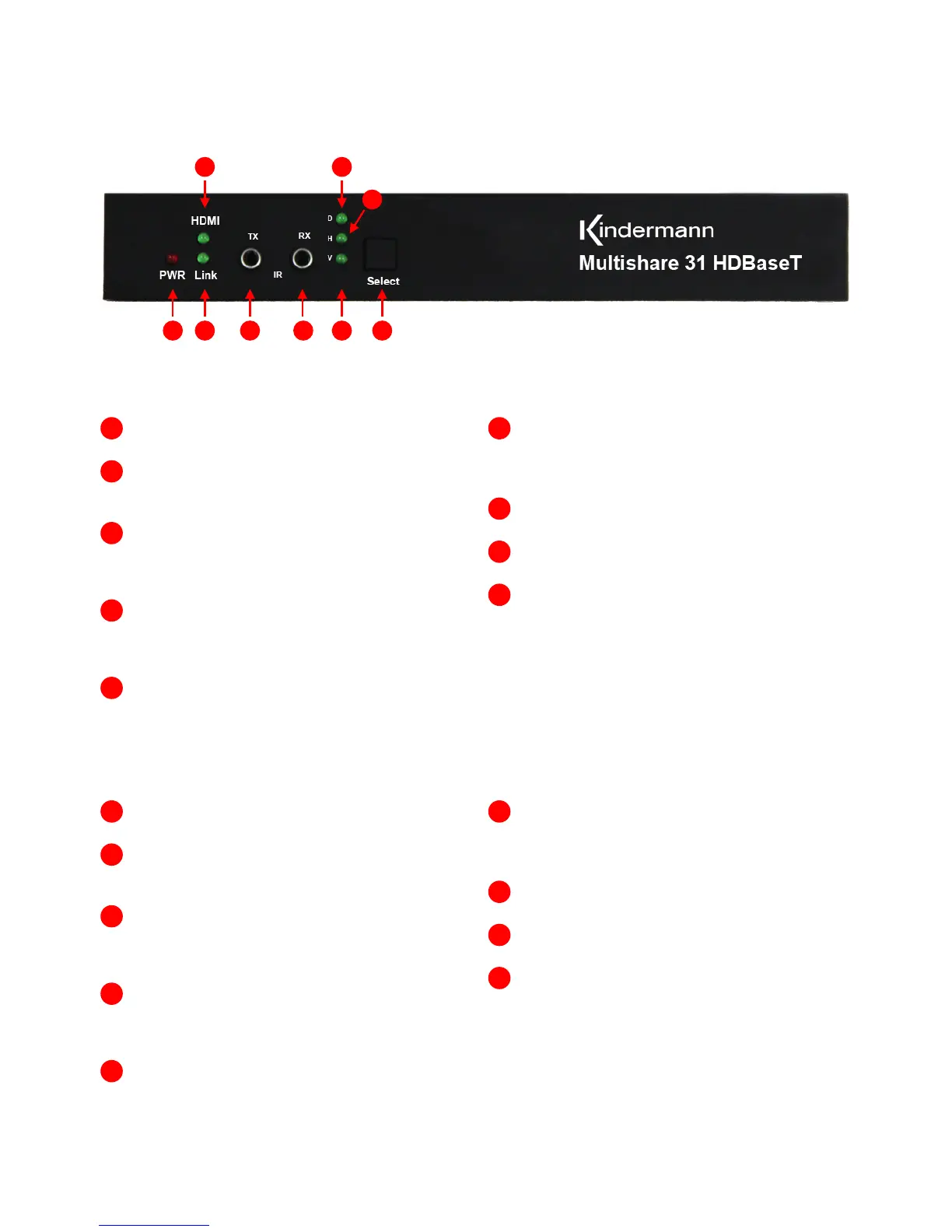

Transmitter Beschreibung - Panel description
Vorderseite - Front panel
PWR:
Solids red when power on
HDMI:
Led solids green when with HDCP;
flashing when without HDCP
Link:
flashing when HDBT connected without video
signal;
solids green when video presented
D:
LED solids green when DP selected;
flashing when signal presented;
o: no input signal
H:
LED solids green when HDMI selected;
flashing when signal presented;
o: no input signal
V:
LED solids green when VGA selected;
flashing when signal presented;
o: no input signal
IR Tx:
IR emitter port
IR Rx:
IR sensor port
SELECT:
Button for switching input signal
Button for switching input signal. If you hold for
3-5 seconds, it will execute the preset RS232
command listed in the button. If you hold for
20 seconds or more, it will reset the product to
the factory default setting.
PWR:
leuchtet ROT, wenn Spannung anliegt
HDMI:
leuchtet GRÜN, wenn Signal mit HDCP;
BLINKT, wenn Signal ohne HDCP
Link:
BLINKT, wenn HDBaseT angeschlossen,
ohne Video-Signal;
leuchtet GRÜN, wenn Video-Signal anliegt
D:
leuchtet GRÜN, wenn DP gewählt ist;
BLINKT, wenn Signal anliegt;
AUS: kein DP-Eingangssignal
H:
leuchtet GRÜN, wenn HDMI gewählt ist;
BLINKT, wenn Signal anliegt;
AUS: kein HDMI-Eingangssignal
V:
leuchtet GRÜN, wenn VGA gewählt ist;
BLINKT, wenn Signal anliegt;
AUS: kein VGA-Eingangssignal
IR Tx:
Anschluss für IR-Sender
IR Rx:
Anschluss für IR-Empfänger
SELECT:
Taster schaltet zwischen den Eingängen um
Wenn die SELECT-Taste 3-5 Sekunden gedrückt
und gehalten wird, wird der voreingestellte
RS232 Befehl ausgeführt. Wenn die SELECT-
Taste mindestens 20 Sekunden gedrückt und
gehalten wird, wird das Gerät auf die Werks-
einstellung zurückgesetzt.
