4.3 PROGRAMMATION ET SUPPRESSION DES CODES RADIO
Sur la centrale, il est possible, grâce au bouton PROG, de réaliser les opérations de mémorisation d'un nouveau code et de suppression totale
des codes de la liste.
Programmation
- Alimenter la centrale.
- Appuyer sur le bouton PROG: la LED rouge s'allume pour signaler que la programmation est en cours.
- Effectuer une transmission en appuyant sur le bouton de l'émetteur associé au canal activé.
- Le code est mémorisé. Pendant la mémorisation, la LED clignote. Au terme de l’opération, la LED revient à l’état d'allumage fixe pour signaler
qu'il est possible d'entrer un nouveau code.
- Mémoriser tous les émetteurs en effectuant une transmission avec chacun d'entre eux.
- Au terme de l'opération, appuyer de nouveau sur le bouton PROG pour sortir de la procédure. La LED s’éteint. La sortie de la procédure a
lieu de toute façon automatiquement 10 secondes après la dernière introduction d'un code.
- Les codes restent en mémoire même en l'absence d'alimentation.
Effacement total des codes
- Appuyer sur le bouton PROG et le maintenir enfoncé jusqu’à ce que la LED rouge commence à clignoter.
- Appuyer de nouveau sur le bouton P1 dans les 10 secondes pour confirmer l'effacement. La confirmation est signalée par un clignotement
de la LED à fréquence élevée.
4.4 APPRENTISSAGE DES TEMPS DE TRAVAIL
La centrale peut apprendre les temps de travail en ouverture et en fermeture. Pour entrer en mode d'apprentissage, la centrale doit être à l'état
arrêt-fermeture.
- Appuyer une fois sur le bouton de programmation et le relâcher. La LED s'allume au rouge fixe.
- Appuyer de nouveau sur le bouton de programmation pendant environ 2 secondes jusqu'à ce que la LED émette un bref clignotement.
- Dans les 10 secondes, appuyer sur le bouton actif de l'émetteur ou bien fermer le contact OUVERTURE pour activer le moteur en ouverture.
La centrale commence à mesurer le temps de travail en ouverture. A l'issue du temps de travail, appuyer de nouveau sur le bouton de
l'émetteur ou bien sur le bouton OUVERTURE. Le moteur s'arrête en état de pause.
- Appuyer sur le bouton actif de l'émetteur ou bien fermer le contact OUVERTURE pour activer le moteur en fermeture. La centrale commence
à mesurer le temps de travail en fermeture. A l'issue du temps de travail, appuyer de nouveau sur le bouton de l'émetteur ou bien sur le bouton
OUVERTURE. Le moteur s'arrêt en état de STOP, la LED s'éteint. La procédure est terminée.
Pendant l'exécution des manœuvres, la centrale ajoute un temps de 2 secondes aux temps de manœuvre établis, pour pouvoir terminer les
manœuvres même en cas de ralentissements dus aux conditions ambiantes ou à l'usure.
4.5 SÉLECTION DE LA LAMPE D'ÉCLAIRAGE OU DU FEU CLIGNOTANT INDÉPENDANT
La sortie LAMP peut fonctionner comme lampe d'éclairage ou comme feu clignotant.
En cas de “lampe d'éclairage”, la sortie est activée pendant 1 minute à partir du début de chaque manœuvre.
En cas de “feu clignotant”, la sortie s'active 2 secondes avant le début de chaque manœuvre (pré-clignotement) et reste activée pendant toute
la durée de la manœuvre. Il est nécessaire de relier un feu clignotant indépendant avec alimentation 230VAC.
Enfoncer le cavalier CL/WL en position CL pour sélectionner le fonctionnement “lampe d'éclairage”.
Enfoncer le cavalier CL/WL en position WL pour sélectionner le fonctionnement “feu clignotant”.
4.6 DESCRIPTION DES MODES DE FONCTIONNEMENT
Si le contact STOP est ouvert, la centrale n'accepte aucune commande par radio ni par bornier.
Si le contact STOP est fermé, la centrale peut effectuer des manœuvres selon les modes de fonctionnement suivants:
Mode pas a pas
A chaque impulsion reçue par radio ou sur le contact OUVERTURE, la centrale effectue un pas de la séquence OUVERTURE-STOP
-Fermeture-stop.
L'arrivée dans une position de fin de course ou l'écoulement du temps de travail correspond à la situation de STOP.
Mode automatique
A la première impulsion reçue par radio ou sur le contact OUVERTURE, la centrale effectue la manœuvre d'ouverture. Une fois l'ouverture
terminée, elle reste en position STOP pendant la durée du temps de pause (réglable par le trimmer PAUSE) puis effectue la manœuvre de
fermeture. Pendant la pause, d'autres commandes par radio ou sur le contact OUVERTURE sont sans effet. Pendant la manœuvre de
fermeture, d'autres commandes par radio ou sur le contact OUVERTURE provoquent une nouvelle ouverture et la répétition de la séquence.
Le temps de pause est réglable de 3 à 90 secondes au moyen du trimmer PAUSE.
Mode de fermeture semiautomatique
A la fermeture du contact OUVERTURE, la centrale effectue la manœuvre d'ouverture pendant tout le temps où le contact reste fermé (ou
bien à l'arrivée en fin de course ou à l'écoulement du temps de travail) puis se met en état de STOP.
Depuis l'état de STOP, une impulsion sur le contact OUVERTURE provoque une manœuvre de fermeture. Pendant la manœuvre de ferme
-
ture, une nouvelle commande sur le contact OUVERTURE provoque une nouvelle ouverture pendant toute la durée de fermeture du contact.
Mode d'ouverture semiautomatique
A la première impulsion sur le contact OUVERTURE, la centrale effectue la manœuvre d'ouverture jusqu'à l'arrivée en fin de course ou
l'écoulement du temps de travail puis se met en état de STOP.
Depuis l'état de STOP, à la fermeture du contact OUVERTURE, la centrale effectue la manœuvre de fermeture pendant tout le temps où le
contact reste fermé (ou bien à l'arrivée en fin de course ou à l'écoulement du temps de travail) puis se met en état de STOP.
Pendant la manœuvre d'ouverture, une commande sur le contact OUVERTURE provoque une fermeture pendant toute la durée de fermeture
du contact (ou bien à l'arrivée en fin de course ou à l'écoulement du temps de travail)
4.7 FONCTIONNEMENT DE LA PHOTOCELLULE
La photocellule assure la fonction de “sécurité en fermeture”.
Pendant la manœuvre de fermeture, le déclenchement de la photocellule ne provoque l'inversion du mouvement jusqu'à la réouverture totale
que dans les modes “PAS A PAS ” ,“AUTOMATIQUE” et “FERMETURE SEMIAUTOMATIQUE” .
Pendant la manœuvre d'ouverture, dans tous les modes de fonctionnement, le déclenchement de la photocellule est sans effet.
En mode de fonctionnement “OUVERTURE SEMIAUTOMATIQUE”, le déclenchement de la photocellule est sans effet.
En l'absence de photocellule, ponter les bornes PHO et COM du bornier.
En présence de photocellule, relier le contact de sortie de la photocellule aux bornes PHO et COM de la centrale de sorte que le contact PHO
– COM soit fermé lorsque la photocellule n'est pas interrompue.
I
ESPAÑOL
1. DEFINICIÓN DEL PRODUCTO
Central para el control de 1 motor a utilizarse para la motorización de cierres enrollable, con potencia máxima de 500W.
La versión Star B plus está provista de un receptor de radio 433.920 MHZ y de una memoria EEPROM con capacidad de 50 usuarios, y
está puede funcionar con todos los transmisores de las familias Multipass, Multipass Roll y Easyroll a 433.920 MHz.
4. FUNCIONAMIENTO
Es posible seleccionar el modo de funcionamiento y el canal radio activado con los 4 conmutadores DIP.
2. CARACTERÍSTICAS TÉCNICAS

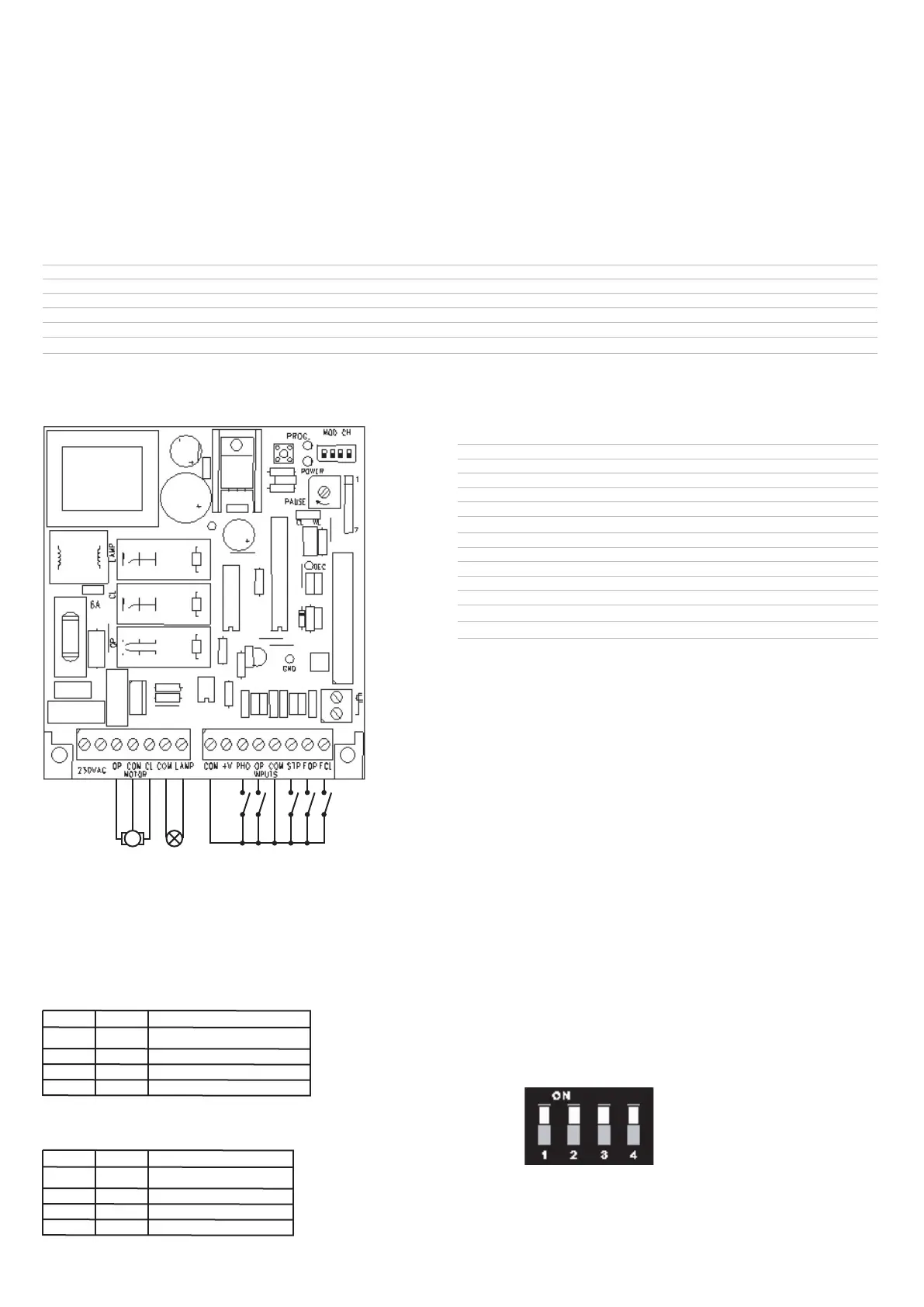

3. CONNECTIONS
Alimentación
230 Vac
Salida motor
230 Vac, max 500W
Receptor de radio
433.920 MHz
Capacidad de memoria
Seguridades
Entradas
50 usuarios
Photocell
Contacto ABRE, contacto PARA, final de carrera en abertura, final de carrera en cierre
Salidas
Lámpara de iluminación o indicador intermitente autónomo (máx. 500W), alimentación accesorios (24VDC, máx 90mA)
4.1 SELECCIÓN DEL MODO DE FUNCIONAMIENTO
230Vac
Alimentación 230Vac
OP
MOTOR – borne ABRE
COM
MOTOR – COMUN
CL
COM
LAMP
MOTOR – borne CIERRA
Común lámpara de iluminación/indicador intermitente
Salida lámpara de iluminación/indicador intermitente
COM
Común contacto fotocélula
+V
Alimentación fotocélula 24Vdc
PHO
Entrada fotocélula
OP
STP
COM
FOP
Entrada mando ABRE
Común final de carrera y mandos ABRE y PARA
Entrada mando PARA
FCL
Entrada final de carrera en abertura
Entrada final de carrera en cierre
I
I
AUTOMATICO
CIE. SEMIAUTOMATICO
ABE. SEMIAUTOMATICA
4.2 SELECCIÓN DEL CANAL DE RADIO ACTIVADO
M
MOD
CH
