USSC 1918 USSC

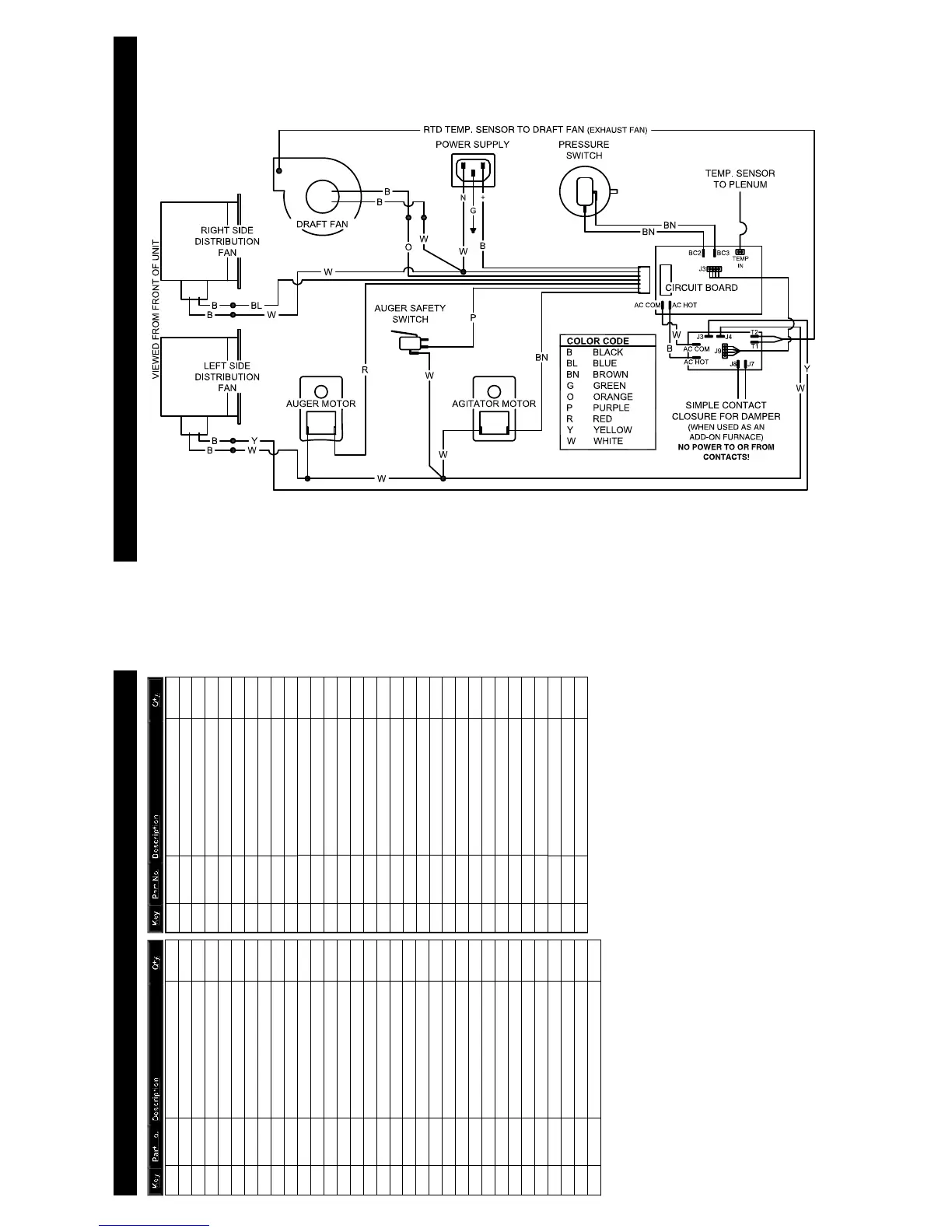

Wiring Diagram AmendmentParts List
1 23786 Door Latch (C000022) 1
2 24179 Feed Door Handle 1
3 25427 Retainer, Agitator Motor 1
4 40501 Agitator, Cast 1
5 69679 Assembly, Feed Door (Blank) 1
6 80461 Power Supply Cord 1
7 80462 Receptacle, 3 Prong 1
8 80488 Drive Motor (1.5 RPM CCW) 1
9 80495 120 CFM Blower Assembly 1
10 80530 Blower, Room 800CFM 2
11 80531 RTD, Platinum 1
12 80549 Pressure Switch 1
13 80554 Assembly, Controller PCB 1
14 80616 Wiring Harness, Main 1
15 80617 Wiring Harness, Room Blowers 1
16 83045A  2
17 83274 3/8-16 Lk Nut, Black 2
18 83529 Hairpin 1
19 83533 Roll Pin 1/8” Diameter x 7/8” 1
20 83551 1/4-20 Wing Nut, Brass 2
21 83564 Clamp, Hose-1/2, Self-Compen. 2
22 86620 Agitator Drive Shaft 1
23 88111 Gasket, Agitator Bracket 1
24 88123 Gasket, Blower 120CFM 1
25 88127 Blower Gasket 2
26 891121 Hose, Silicone 2
27 891135 Handle, Spring (LG-Nickel) 1
28 891187 Bracket, Pressure Switch/PCB 1
29 25422M Mounting Bracket for 3/4” Bushing 1
30 83534 Retaining Ring 3
31 891132 Agitator Bushing 3
32 891284 Access Panel, Agitator Motor 1
33 891296 Transition Duct, 10” Round 1
34 891331 Spring Handle-Brushed Nickel 1
35 891364 Hearth Plate 1
36 891374 Access Panel, Plenum 1
37 891423 Pin, Door Hinge 2
38 891445 Ash Pan Assembly 1
39 891455 Weldment, Burnpot 1
40 891461 Cover, Exhaust Cleanout 1
41 891471 Lid Weldment 1
42 891440 Cleanout, Ash 2
43 891262  1
44 891457 Cleanout, Ash Lower 2
45 891485 Weldment-Damper 1
46 89586 Auger Nipple 1
47 80501 Thermistor, Long Lead 1
48 892066 Top Cover Weldment 1
49 25496 Cover, Auger 1
50 891338 Assembly, Mounting Bracket, Lid Switch 1
51 25495 Bracket, Drive Motor 1
52 891189 Plate, Top Bushing 1
53 80529 Auger Motor 1
54 891141 Auger 1
55 891164 Weldment, Auger Housing 1
56 891190 Plate, Bottom Bushing 1
57 891169 Hose, Heater 2
58 891248 Weld., Bot. Plate Retainer 1
59 892079 Side Panel, Left 1
60 892080 Side Panel, Right 1
61 892081 Transition, Exhaust Duct 1
62 892084 Access Panel, Back 1
63 892086 Blower Mount 1
64 892087 Access Panel, Blower 1
65 89603 Brass Connector 1
Key
Key
Key
Key
Part
Part
No.
No.
Part
Part
No.
No.
Desc
ript
ript
ion
Desc
ript
ript
ion
Qty
Qty.
Qty
Qty.
Key
Key
Key
Key
Part
Part
No.
No.
Part
Part
No.
No.
Desc
ript
ript
ion
Desc
ript
ript
ion
Qty
Qty.
Qty
Qty.
To order repair parts,
you may visit the U. S. Stove website
or call (800) 750-2723
