Inversion du sens d'ouverture de la porte (facultatif)
Si l'on souhaite inverser le sens d'ouverture de la porte de façon à pouvoir ouvrir la porte du congélateur et du réfrigérateur dans le sens
inverse, voir les instructions suivantes.
IMPORTANT : Avant de commencer, débrancher le réfrigérateur ou déconnecter la source de courant électrique et retirer les aliments
et les balconnets des portes.
Rassembler les outils nécessaires et lire toutes les instructions avant de retirer les portes.
Pièces fournies : Repérer l'ensemble d'inversion (fourni) dans le bac à légumes. L'ensemble contient 2 butées de porte, 3 bouchons
d'obturation de la caisse et 8 bouchons d'obturation de poignée.
Outillage nécessaire : Clé à tête hexagonale de ³⁄₁₆", tournevis Phillips n°2 et tournevis à lame plate.
Charnières
E. Pieds
B.
Cache en plastique
A. Charnière inférieure
C. Vérin de stabilisation
D. Vis internes à tête hexagonale
Charnière inférieure
Charnière supérieure
A. Charnière centrale
B.
Bague
C.
Vis internes à tête hexagonale
A. Bouchon d'obturation
B. Charnière supérieure
C. Vis internes à tête hexagonale
Charnière centrale

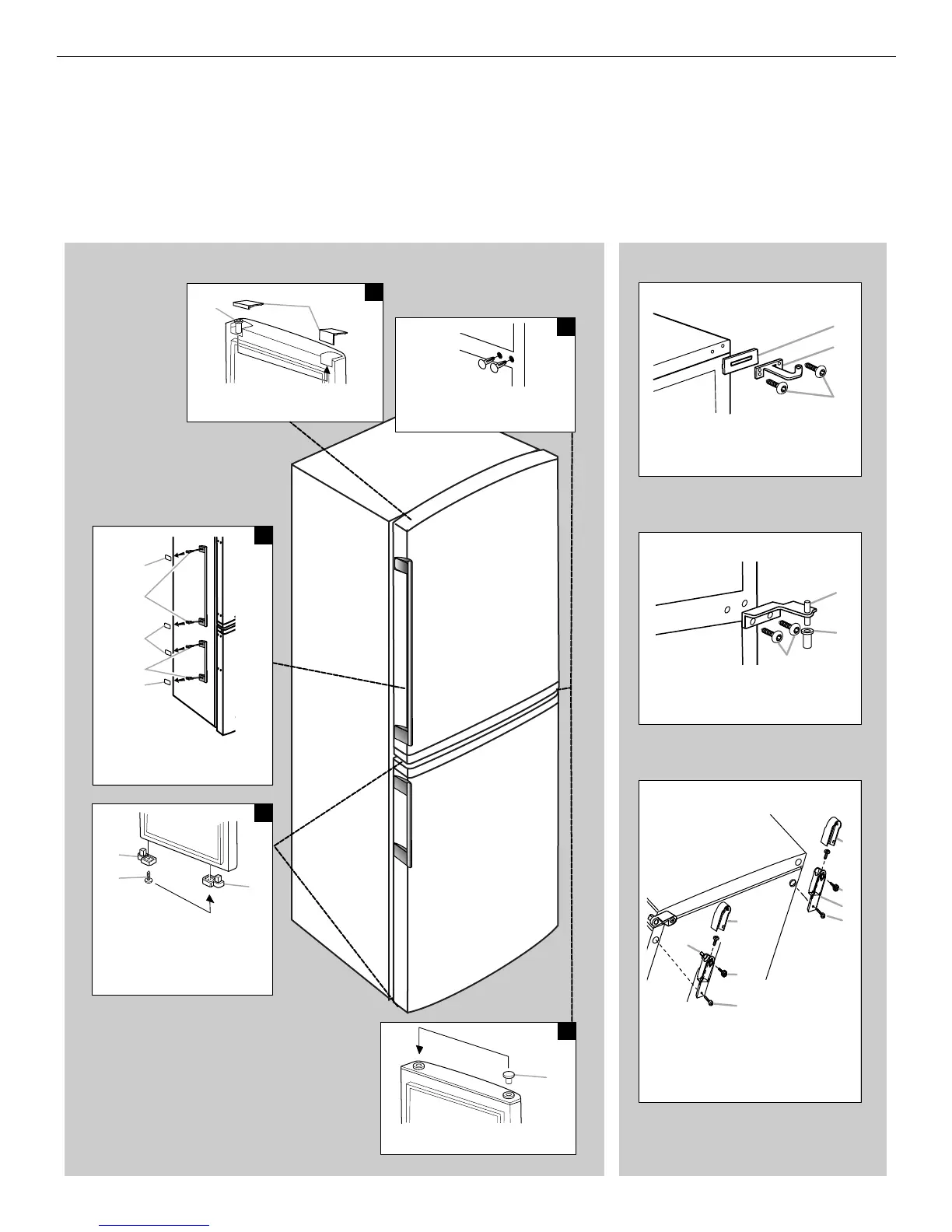

Inversion du sens d'ouverture des portes (facultatif)
A. Bouchons d'obturation de porte
2
5
A. Bouchons d'obturation de
charnière de caisse
(provenant de l'ensemble)
A.
Bouchons d'obturation
de poignée
1
A
B
C
A
B
C
A
A. Butée de porte
(à retirer et à jeter)
3
C
A
B
B. Vis de butée de porte
C.
Butée de porte
(ensemble d'inversion)
A. Bouchon d'obturation de
charnière de caisse
4
A
B. Bague
B
B.
Vis des poignées
A
D
D
E
C
B
C
B
