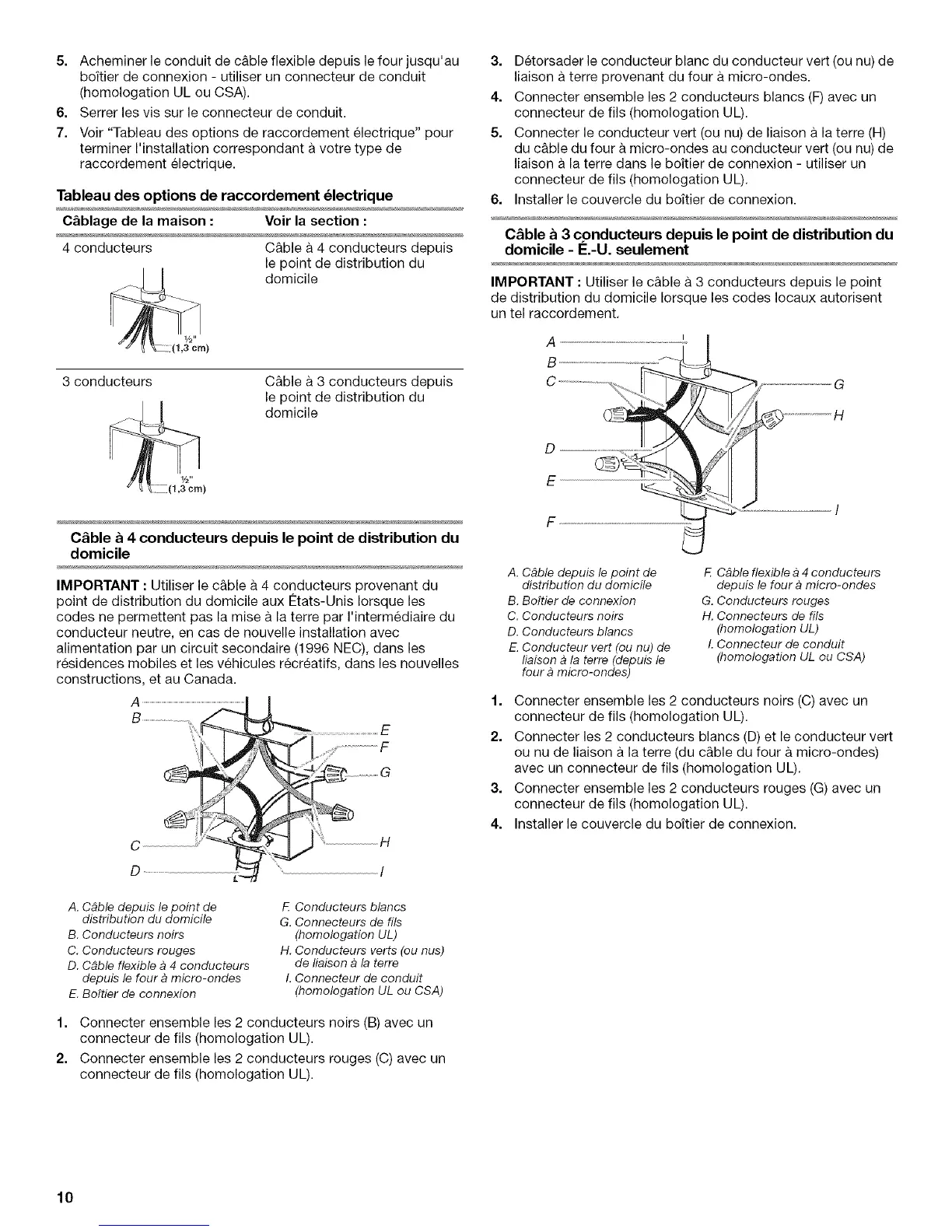

5. Acheminer le conduit de c&ble flexible depuis le four jusqu'au
boftier de connexion - utiliser un connecteur de conduit
(homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant a votre type de
raccordement electrique.
Tableau des options de raccordement _lectrique
C_blage de la maison : Voir la section :
4 conducteurs C&ble & 4 conducteurs depuis
le point de distribution du
domicile
1/2"
(1,3 cm)
3 conducteurs
C&ble & 3 conducteurs depuis
le point de distribution du
domicile
C&ble &4 conducteurs depuis le point de distribution du
domicile
IMPORTANT : Utiliser le c&ble & 4 conducteurs provenant du
point de distribution du domicile aux €:tats-Unis Iorsque les
codes ne permettent pas la mise & la terre par I'intermediaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
residences mobiles et les vehicules recreatifs, dans les nouvelles
constructions, et au Canada.
L_
_ .............................E
A. C4ble depuis le point de
distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. C4ble flexible a 4 conducteurs
depuis le four a micro-ondes
E. Bo_tier de connexion
F. Conducteurs blancs
G. Connecteurs de fils
(homologation UL)
H. Conducteurs verts (eu nus)
de liaison a la terre
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de ills (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de ills (homologation UL).
3. Detorsader le conducteur blanc du conducteur vert (ou nu) de
liaison a terre provenant du four a micro-ondes.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de ills (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison a la terre (H)
du c&ble du four a micro-ondes au conducteur vert (ou nu) de
liaison a la terre dans le bo;tier de connexion - utiliser un
connecteur de ills (homologation UL).
6. Installer le couvercle du boftier de connexion.
C&ble & 3 conducteurs depuis le point de distribution du
domicile - E.-U. seulement
IMPORTANT : Utiliser le c&ble & 3 conducteurs depuis le point
de distribution du domicile Iorsque les codes Iocaux autorisent
un tel raccordement.
G
A. Cable depuis le point de
distribution du domicile
B. BoTtler de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Cenducteur vert (ou nu) de
liaison a la terre (depuis le
four a micro-endes)
F. Cable flexible a 4 conducteurs
depuis le feur a micro-ondes
G. Conducteurs rouges
H. Connecteurs de flls
(hemolegatien UL)
L Connecteur de conduit
(hemolegatien UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de ills (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
ou nu de liaison a la terre (du c&ble du four a micro-ondes)
avec un connecteur de ills (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de ills (homologation UL).
4. Installer le couvercle du boftier de connexion.
10
