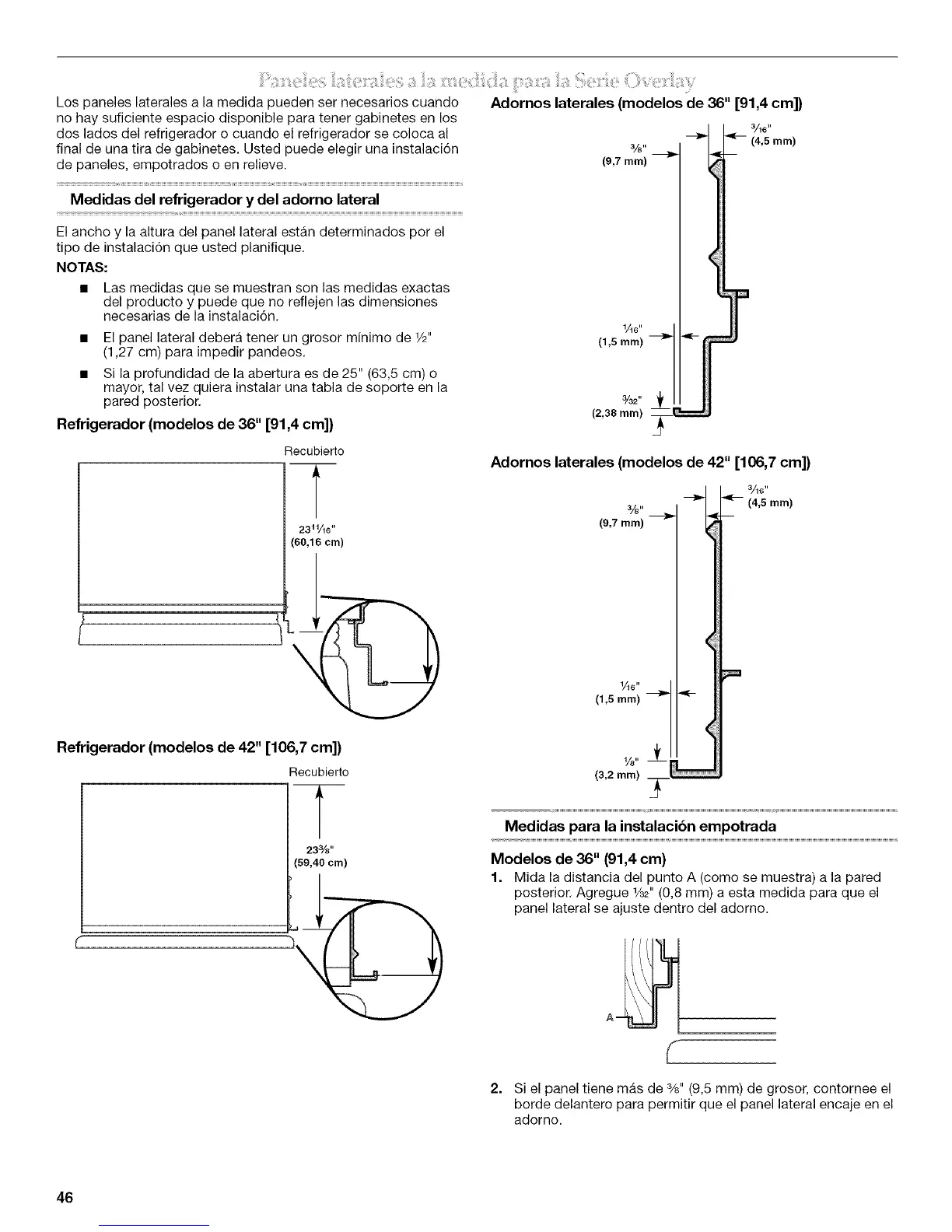

Los paneles laterales a la medida pueden ser necesarios cuando Adornos laterales (modelos de 36" [91,4 cm])
no hay suficiente espacio disponible para tener gabinetes en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de gabinetes. Usted puede elegir una instalaci6n 3/8"
de paneles, empotrados o en relieve. (9,7ram)
Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral estan determinados por el
tipo de instalaci6n que usted planifique.
NOTAS:
• Las medidas que se muestran son las medidas exactas
del producto y puede que no reflejen las dimensiones
necesarias de la instalaci6n.
• El panel lateral debera tener un grosor minimo de 1/2"
(1,27 cm) para impedir pandeos.
• Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador (modelos de 36" [91,4 cm]}
Recubierto
t
2313/16"
(60,16 cm)
Refrigerador (modelos de 42" [106,7 cm])
Recubierto
1/16" _U
(1,5 ram) v I
I
3/32" _ ]
(2,38 mm) _-t
_6 _'
_--- (4,5 mm)
Adornos laterales (modelos de 42" [106,7 cm])
(9,7 mm)
1/16"
(1,5 ram)
3/16"
--_, _E-- (4,5 mrn)
(3,2 ram) __
Medidas para la instalaci6n empotrada
Modelos de 36" (91,4 cm)
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue %2" (0,8 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2.
Si el panel tiene mas de %" (9,5 mm) de grosor, contornee el
borde delantero para permitir que el panel lateral encaje en el
adorno.
46
