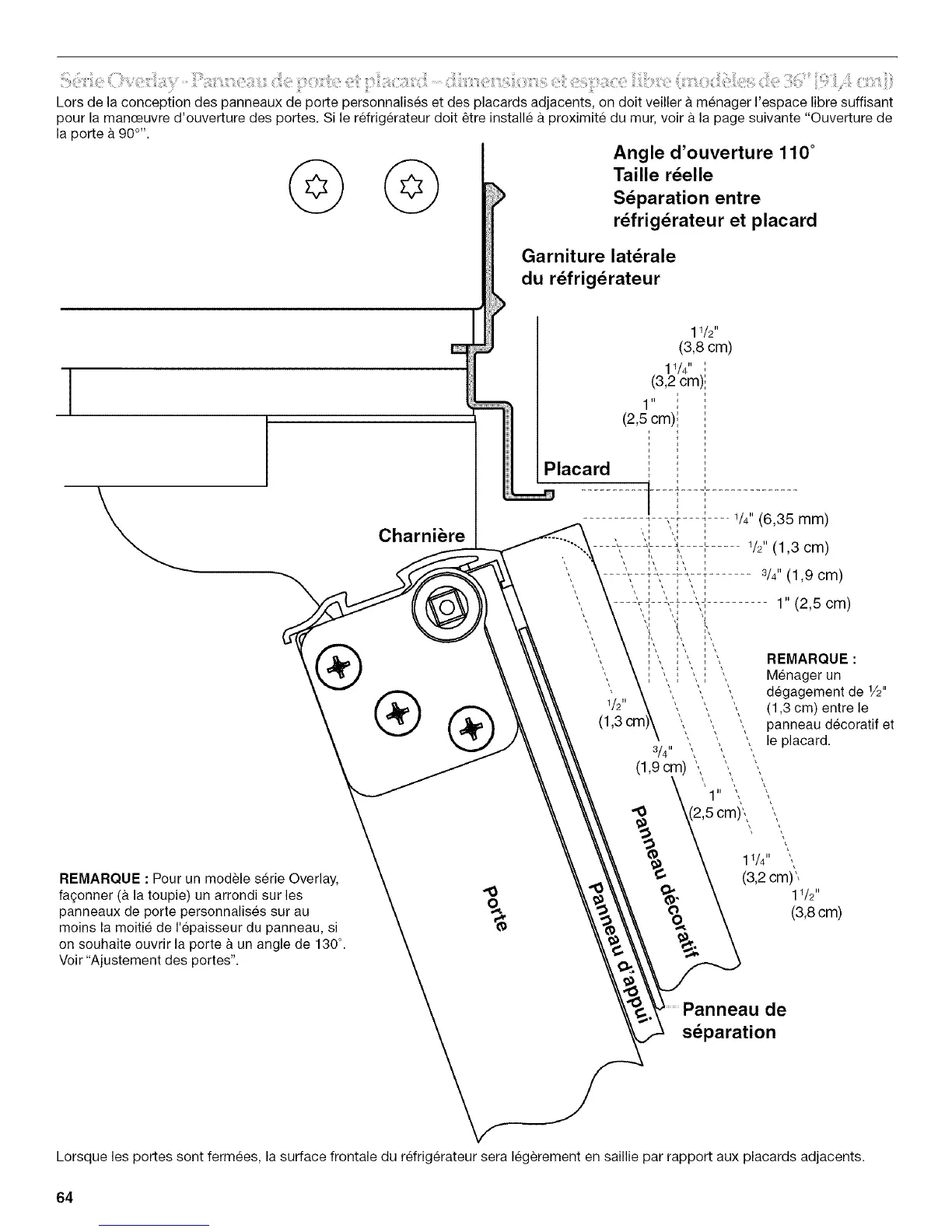

Lors de la conception des panneaux de porte personnalises et des placards adjacents, on dolt veiller a menager I'espace libre suffisant
pour la manoeuvre d'ouverture des portes. Si le r6frigerateur dolt 6tre installe a proximite du mur, voir a la page suivante "Ouverture de
la porte a 90°''.
Angle d'ouverture 110 °
Taille r6elle
S6paration entre
r6frig6rateur et placard
I
Charni_re
®
REMARQUE : Pour un modele serie Overlay,
fa£onner (& la toupie) un arrondi sur les
panneaux de porte personnalises sur au
moins la moitie de I'epaisseur du panneau, si
on souhaite ouvrir la porte & un angle de 130 °.
Voir "Ajustement des portes".
Garniture lat6rale
du r6frig6rateur
Placard
I 1/2"
(3,8 cm)
1V4"
(3,2 cm)
1"
(2,5cm)
i_
d
(6,35 mm)
V£' (1,3 cm)
....... s/4"(1,9 cm)
1" (2,5 cm)
1/2"
\ I
\
\
3/4"
(1,9 cm)
\
REMARQUE :
Menager un
degagement de V2"
(1,3 cm) entre le
panneau decoratif et
', le )lacard.
\
\
1W'
(3,2 cm) \,
1 V2"
(3,8cm)
de
separation
Lorsque les portes sont fermees, la surface frontale du r6frigerateur sera 16gerement en saillie par rapport aux placards adjacents.
