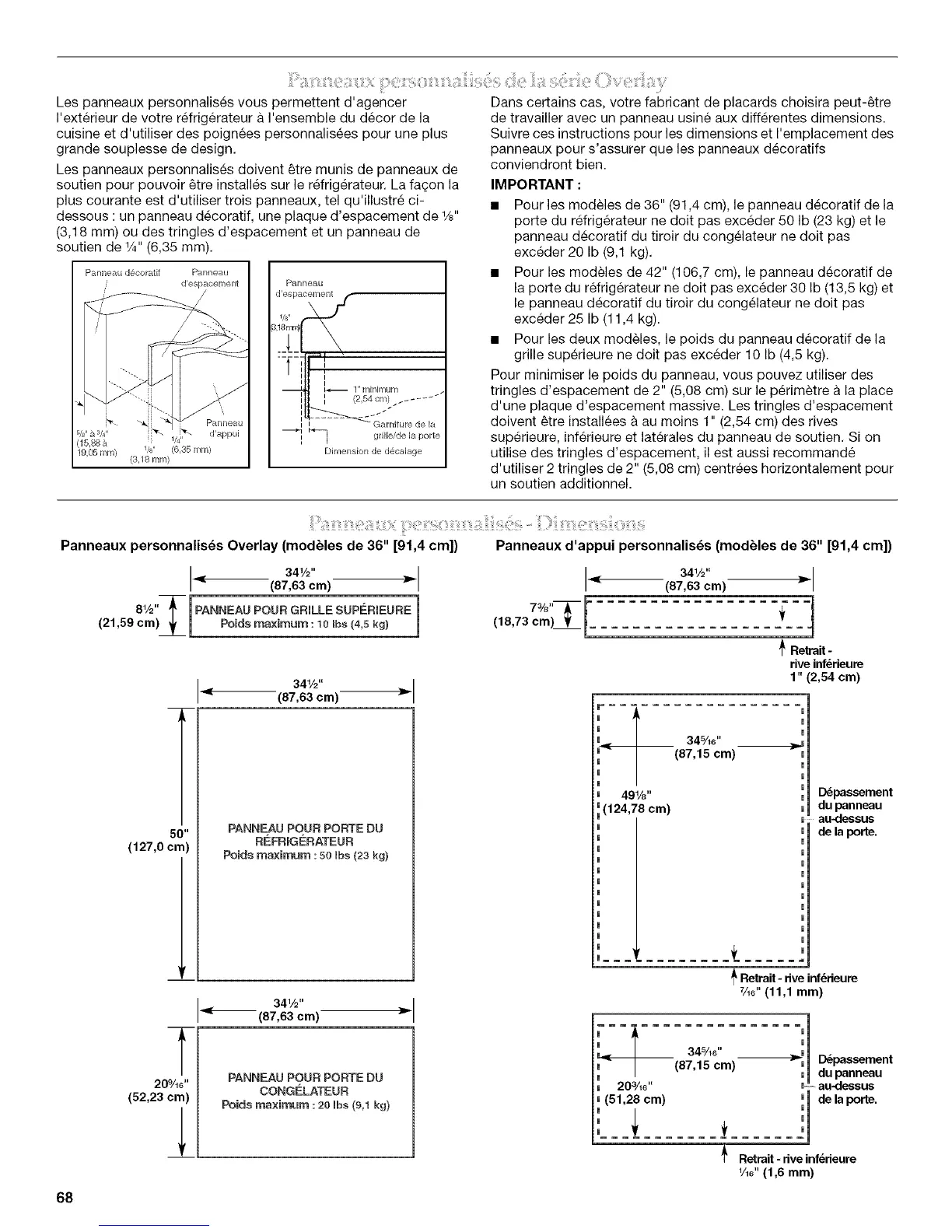

Les panneaux personnalises vous permettent d'agencer
I'exterieur de votre refrigerateur a I'ensemble du decor de la
cuisine et d'utiliser des poignees personnalisees pour une plus
grande souplesse de design.
Les panneaux personnalises doivent _tre munis de panneaux de
soutien pour pouvoir _tre installes sur le refrig@ateur. La fagon la
plus courante est d'utiliser trois panneaux, tel qu'illustre ci-
dessous : un panneau decoratif, une plaque d'espacement de 1/8"
(3,18 mm) ou des tringles d'espacement et un panneau de
soutien de 1A" (6,35 mm).
I Panneau d_coratif Panneau
d'espacement
Panneau
5/_,,a :t/4,, i
(15,88_ gg_
d'appui
19,05 turn) J/s" (6,35 ram}
(3,18 mrn)
I
Panneau
d'espacement _-
1/8" _
i l"m,n,......
(2,54 cm) j ..... "
grille/de la porte
Dimension de d@caiage
Dans certains cas, votre fabricant de placards choisira peut-@tre
de travailler avec un panneau usine aux diff@entes dimensions.
Suivre ces instructions pour les dimensions et I'emplacement des
panneaux pour s'assurer que les panneaux decoratifs
conviendront bien.
IMPORTANT :
• Pour les modeles de 36" (91,4 cm), le panneau decoratif de la
porte du refrigerateur ne dolt pas exceder 50 Ib (23 kg) et le
panneau decoratif du tiroir du congelateur ne dolt pas
exceder 20 Ib (9,1 kg).
• Pour les modeles de 42" (106,7 cm), le panneau decoratif de
la porte du r6frigerateur ne dolt pas exceder 30 Ib (13,5 kg) et
le panneau decoratif du tiroir du congelateur ne dolt pas
exceder 25 Ib (11,4 kg).
• Pour les deux modules, le poids du panneau decoratif de la
grille sup@ieure ne dolt pas exceder 10 Ib (4,5 kg).
Pour minimiser le poids du panneau, vous pouvez utiliser des
tringles d'espacement de 2" (5,08 cm) sur le p@imetre a la place
d'une plaque d'espacement massive. Les tringles d'espacement
doivent @re installees a au moins 1" (2,54 cm) des rives
superieure, inf@ieure et lat@ales du panneau de soutien. Si on
utilise des tringles d'espacement, il est aussi recommande
d'utiliser 2 tringles de 2" (5,08 cm) centrees horizontalement pour
un soutien additionnel.
ii
Panneaux personnalis_s Overlay (modUles de 36 [91,4 cm])
[_ 341/2'' _ [
(87,63 cm)
8'/2"T i PANNEAUPOURGRILLESUPE_R[EUREl
(21,59cm) _ [ Poidsma×imum:101bs(4,Skg)
50"
(127,0 cm)
[_ 341/2"
(87,63 cm)
PANNEAU POUR PORTE DU
REFRIGERATEUR
Poids maximum : 50 Ibs (23 kg)
t
20%6"
(52,23 cm)
--- 34V2"
(87,63 cm)
PANREAU POUR PORTE DU
CONGE_LATEUR
Poid8 maxim_Jm : 20 Ubs (9,1 kg)
68
Panneaux d'appui personnalis_s (modUles de 36" [91,4 cm])
[_ 34V2" _ [
(87,63 cm)
(18.73o.,),
_ Retrait-
riveinf_rieure
1" (2,54 cm)
r l l
m m
m m
(87,15 cm)
491/s''
(124,78 cm)
Retrait - rive inf_rieure
_/le" (11,1 ram)
D_passement
du panneau
au-dessus
de la porte.
i
_,_ 34%e" ___J D_passement
_ I (87,15 cm)
_ dupanneau
20_A_" au-dessus
(51,28 cm) _ de laporte.
' 3/_ 'oo °|
_ Relrait - riveinf_deure
Vld' (1,6 ram)
