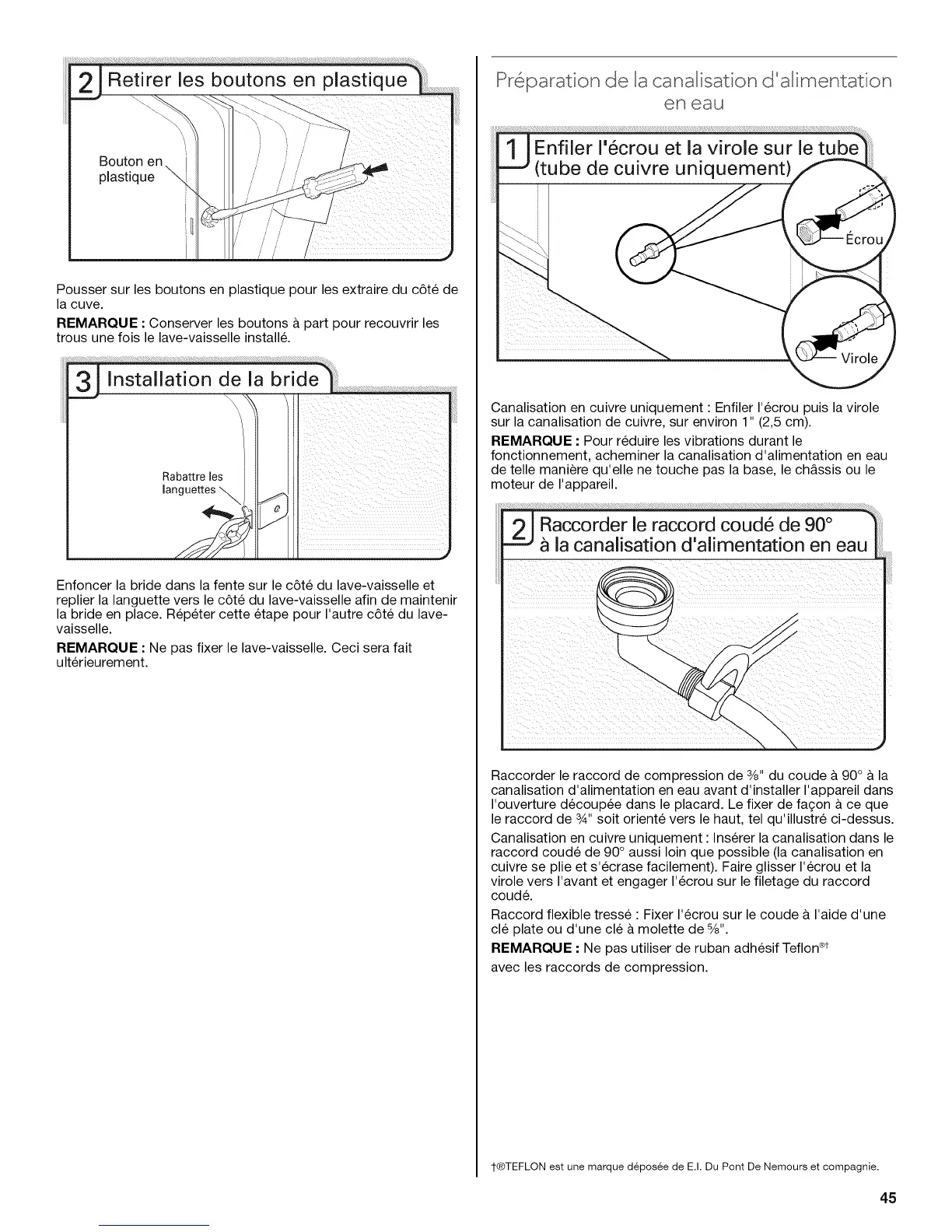

Bouton en
plastique
Pousser sur les boutons en plastique pour les extraire du c6te de
la cuve.
REMARQUE : Conserver les boutons & part pour recouvrir les
trous une fois le lave-vaisselle installe.
Enfoncer la bride dans la fente sur le c6te du lave-vaisselle et
replier la languette vers le c6te du lave-vaisselle afin de maintenir
la bride en place. R6peter cette etape pour I'autre c6te du lave-
vaisselle.
REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait
ulterieurement.
Pr6paration de la canalisation d'alimentation
en eau
Canalisation en cuivre uniquement : Enfiler I'ecrou puis a virole
sur la canalisation de cuivre, sur environ 1" (2,5 cm).
REMARQUE • Pour reduire les vibrations durant le
fonctionnement, acheminer la canalisation d'alimentation en eau
de telle maniere qu'elle ne touche pas la base. le chassis ou le
moteur de I'appareil
Raccorder le raccord coude de 90°
la canalisation d'alimentation en eau
Raccorder le raccord de compression de 3/8"du coude & 90 ° & la
canalisation d'alimentation en eau avant d'installer I'appareil dans
I'ouverture decoup6e dans le placard. Le fixer de fagon & ce que
le raccord de 3A"soit oriente vers le haut, tel qu'illustre ci-dessus.
Canalisation en cuivre uniquement : Inserer la canalisation dans le
raccord coude de 90° aussi loin que possible (la canalisation en
cuivre se plie et s'ecrase facilement). Faire glisser I'ecrou et la
virole vers I'avant et engager I'ecrou sur le filetage du raccord
coude.
Raccord flexible tresse : Fixer I'ecrou sur le coude & I'aide d'une
cle plate ou d'une cle & molette de %".
REMARQUE : Ne pas utiliser de ruban adhesif Teflon ®t
avec les raccords de compression.
t®TEFLON est une marque d&pos6e de E.I. Du Pont De Nemours et compagnie.
45
