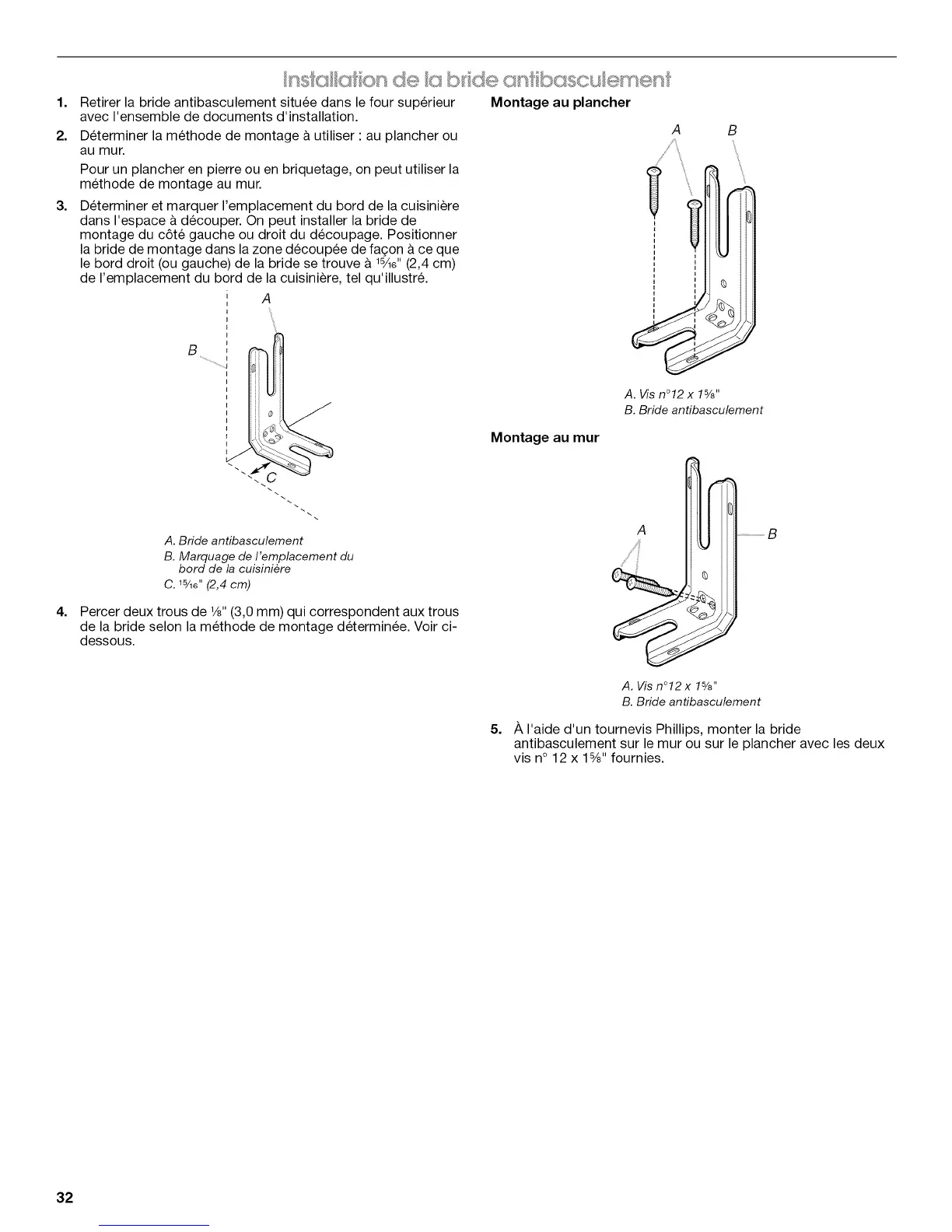

....... G ode ff bcsscu ® s®n
Retirer la bride antibasculement situ6e dans le four superieur
avec I'ensemble de documents d'installation.
Determiner la methode de montage a utiliser : au plancher ou
au mur.
Pour un plancher en pierre ou en briquetage, on peut utiliser la
methode de montage au mur.
Determiner et marquer I'emplacement du bord de la cuisiniere
dans I'espace & decouper. On peut installer la bride de
montage du c6te gauche ou droit du decoupage. Positionner
la bride de montage dans la zone decoup6e de fa£_onace que
le bord droit (ou gauche) de la bride se trouve & 15/16"(2,4 cm)
de I'emplacement du bord de la cuisiniere, tel qu'illustre.
A
B
A. Bride antibasculement
B. Marquage de I'emplacement du
bord de la cuisiniere
C. 15/16"(2,4 cm)
Percer deux trous de 1/8"(3,0 mm) qui correspondent aux trous
de la bride selon la methode de montage determin6e. Voir ci-
dessous.
Montage au plancher
A B
A. Vis n°12 x 1%"
B. Bride antibasculement
Montage au tour
5=
A. Vis n°12 x 1%"
B. Bride antibasculement
A I'aide d'un tournevis Phillips, monter la bride
antibasculement sur le mur ou sur le plancher avec les deux
vis n° 12 x 1%" fournies.
