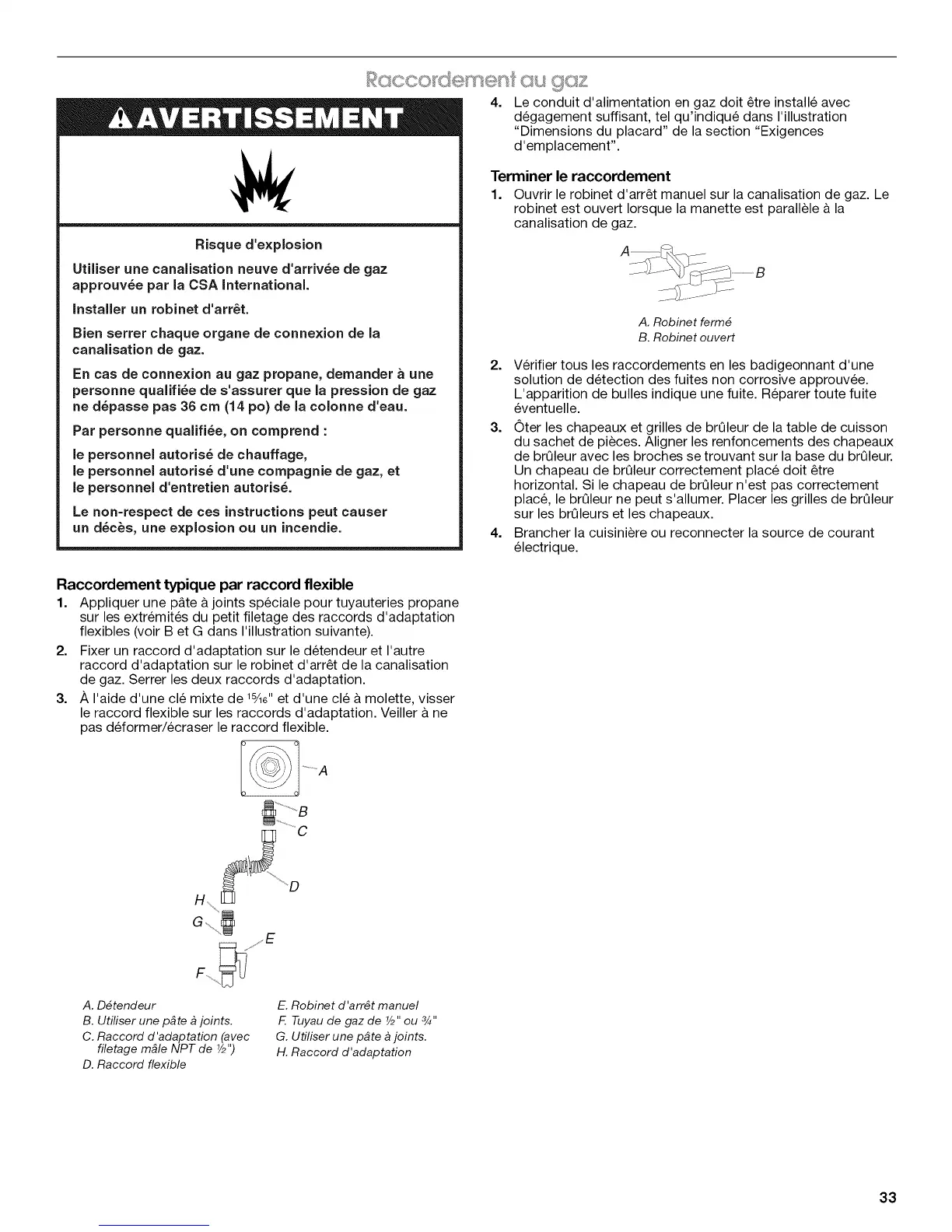

Risque d'explosion
Utiliser une canalisation neuve d'arriv_e de gaz
approuv_e par la CSA International.
installer un robinet d'arr_t.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander _ une
personne qualifi_e de s'assurer que la pression de gaz
ne d_passe pas 36 cm (14 po) de la colonne d'eau.
Par personne qualJfi_e, on comprend :
le personnel autoris_ de chauffage,
le personnel autoris_ d'une compagnie de gaz, et
le personnel d'entretien autoris&
Le non=respect de ces instructions peut causer
un d_c_s, une explosion ou un incendie.
4.
Le conduit d'alimentation en gaz doit _tre installe avec
degagement suffisant, tel qu'indiqu6 dans I'illustration
"Dimensions du placard" de la section "Exigences
d'emplacement".
Terminer le raccordement
1. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz. Le
robinet est ouvert Iorsque la manette est parallele a la
canalisation de gaz.
A. Robinet ferm_
B. Robinet ouvert
2. Verifier tousles raccordements en les badigeonnant d'une
solution de detection des fuites non corrosive approuvee.
L'apparition de bulles indique une fuite. Reparer toute fuite
eventuelle.
3. Oter les chapeaux et grilles de brOleur de la table de cuisson
du sachet de pieces. Aligner les renfoncements des chapeaux
de brOleur avec les broches se trouvant sur la base du brOleur.
Un chapeau de brOleur correctement place doit _tre
horizontal. Si le chapeau de brQleur n'est pas correctement
place, le brOleur ne peut s'allumer. Placer les grilles de brOleur
sur les brQleurs et les chapeaux.
4. Brancher la cuisiniere ou reconnecter la source de courant
electrique.
Raccordement typique par raccord flexible
1. Appliquer une p&te & joints speciale pour tuyauteries propane
sur les extremites du petit filetage des raccords d'adaptation
flexibles (voir Bet G dans I'illustration suivante).
2. Fixer un raccord d'adaptation sur le detendeur et I'autre
raccord d'adaptation sur le robinet d'arr_t de la canalisation
de gaz. Serrer les deux raccords d'adaptation.
3. A I'aide d'une cle mixte de l_e" et d'une cle & molette, visser
le raccord flexible sur les raccords d'adaptation. Veiller & ne
pas deformer/ecraser le raccord flexible.
.............A
{}limb
...... C
A. D_tendeur
B. Utiliser une p#te _joints.
C. Raccord d'adaptation (avec
filetage m#le NPT de Y2")
D. Raccord flexible
E. Robinet d'arr_t manuel
F. Tuyau de gaz de Y2"ou 3/4"
G. Utiliser une p#te _ joints.
H. Raccord d'adaptation
