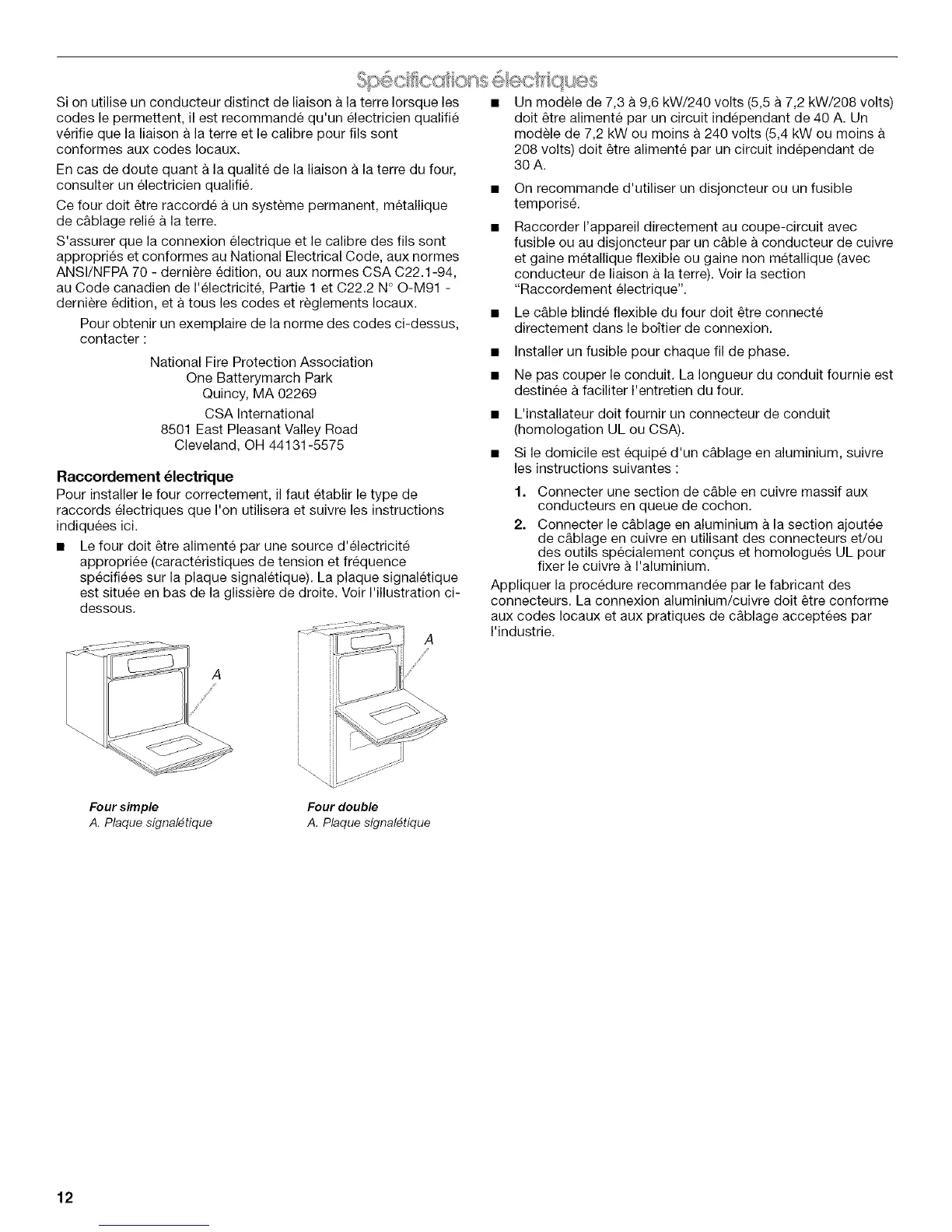

Si on utilise un conducteur distinct de liaison & la terre Iorsque les •
codes le permettent, il est recommande qu'un electricien qualifie
verifie que la liaison a la terre et le calibre pour ills sont
conformes aux codes Iocaux.
En cas de doute quanta la qualite de la liaison a la terre du four,
consulter un electricien qualifi&
Ce four dolt _tre raccorde a un systeme permanent, metallique
de c&blage relie & la terre. •
S'assurer que la connexion electrique et le calibre des ills sont
appropries et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - derniere edition, ou aux normes CSA C22.1-94,
au Code canadien de I'electricite, Partie 1 et C22.2 N° O-M91 -
derniere edition, et &tousles codes et reglements Iocaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection Association
One Batterymarch Park
Quincy, MA 02269
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement 61ectrique
Pour installer le four correctement, il faut etablir le type de
raccords electriques que I'on utilisera et suivre les instructions
indiquees ici.
• Le four dolt _tre alimente par une source d'_lectricite
appropriee (caracteristiques de tension et frequence
specifiees sur la plaque signaletique). La plaque signaletique
est situee en bas de la glissiere de droite. Voir I'illustration ci-
dessous.
Un modele de 7,3 & 9,6 kW/240 volts (5,5 & 7,2 kW/208 volts)
dolt _tre alimente par un circuit independant de 40 A. Un
modele de 7,2 kW ou moins a 240 volts (5,4 kW ou moins &
208 volts) dolt _tre alimente par un circuit independant de
30 A.
• On recommande d'utiliser un disjoncteur ou un fusible
temporis&
Raccorder I'appareil directement au coupe-circuit avec
fusible ou au disjoncteur par un c&ble a conducteur de cuivre
et gaine metallique flexible ou gaine non metallique (avec
conducteur de liaison a la terre). Voir la section
"Raccordement electrique".
• Le c&ble blinde flexible du four dolt _tre connecte
directement dans le bottler de connexion.
• Installer un fusible pour chaque fil de phase.
• Ne pas couper le conduit. La Iongueur du conduit fournie est
destinee a faciliter I'entretien du four.
• L'installateur dolt fournir un connecteur de conduit
(homologation UL ou CSA).
• Si le domicile est equip6 d'un c&blage en aluminium, suivre
les instructions suivantes :
1. Connecter une section de c&ble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le c&blage en aluminium a la section ajoutee
de c&blage en cuivre en utilisant des connecteurs et/ou
des outils specialement congus et homologues UL pour
fixer le cuivre a I'aluminium.
Appliquer la procedure recommandee par le fabricant des
connecteurs. La connexion aluminium/cuivre dolt _tre conforme
aux codes Iocaux et aux pratiques de c&blage acceptees par
I'industrie.
Four simple
A. Plaque signal_tique
Four double
A. Plaque signal_tique
12
