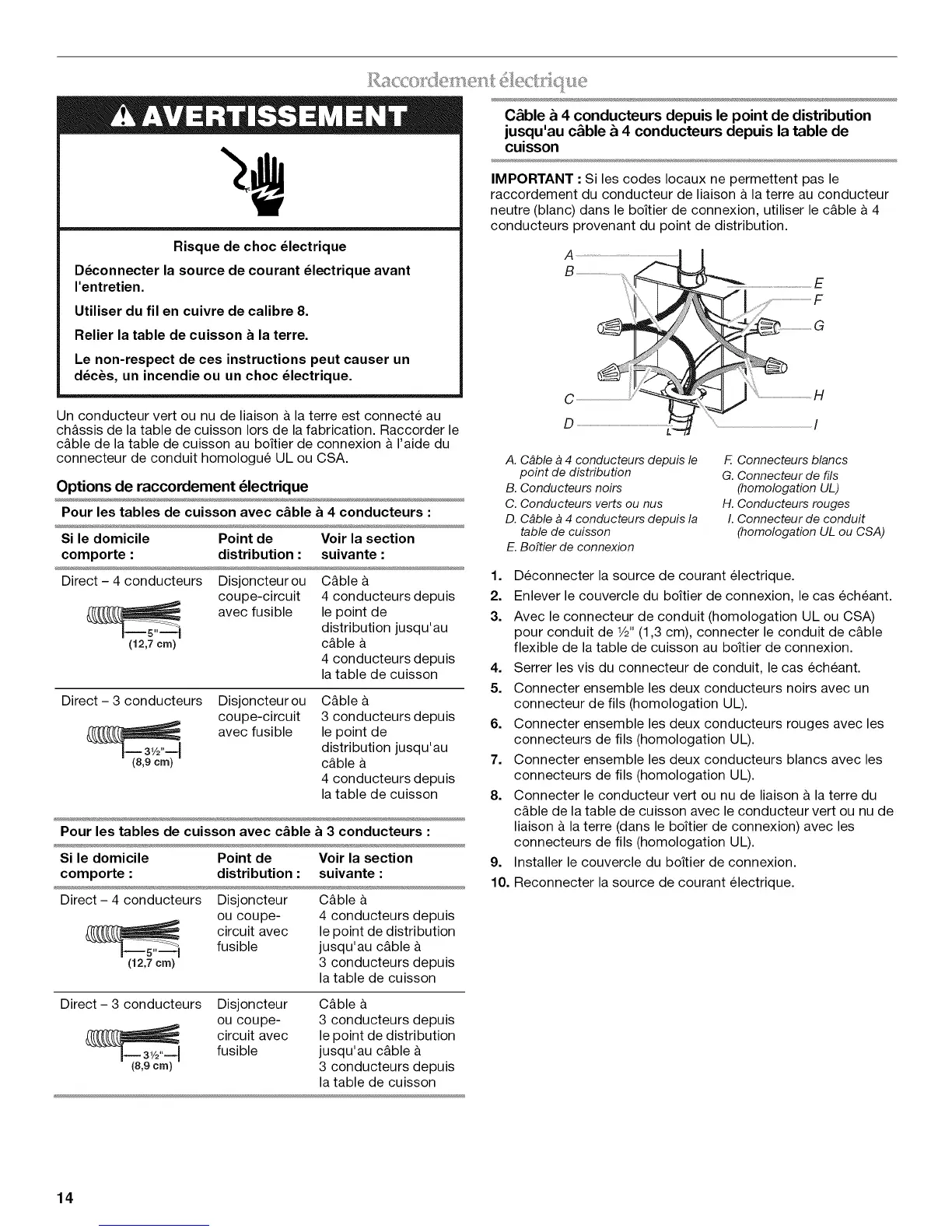

KitchenAid KECC667BBL01 - Page 14

Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
I'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson a la terre.
Le non-respect de ces instructions peut causer un
d_cbs, un incendie ou un choc _lectrique.
Un conducteur vert ou nu de liaison & la terre est connecte au
ch&ssis de la table de cuisson Iors de la fabrication. Raccorder le
c&ble de la table de cuisson au boiler de connexion & I'aide du
connecteur de conduit homologu6 UL ou CSA.
Options de raccordement _lectrique
Pour lestables de cuisson avec c&blea 4 conducteurs :
Si le domicile Point de Voir la section
comporte : distribution : suivante :
Direct- 4 conducteurs Disjoncteurou C&ble
coupe-circuit 4 conducteurs depuis
avec fusible le point de
distribution jusqu'au
(12,7 crn) c&ble
4 conducteurs depuis
la table de cuisson
Direct - 3 conducteurs
Disjoncteur ou
coupe-circuit
avec fusible
C&ble
3 conducteurs depuis
le point de
distribution jusqu'au
c&ble &
4 conducteurs depuis
la table de cuisson
Pour les tables de cuisson avec c&ble a 3 conducteurs :
Si le domicile Point de Voir la section
comporte : distribution : suivante :
Direct-4 conducteurs Disjoncteur
ou coupe-
circuit avecfusible
(12,7 crn)
C&ble
4 conducteurs depuis
le point de distribution
jusqu'au c&ble &
3 conducteurs depuis
la table de cuisson
C&ble & 4 conducteurs depuis le point de distribution
jusqu'au c&ble& 4 conducteurs depuis la table de
cuisson
IMPORTANT : Si les codes Iocaux ne permettent pas le
raccordement du conducteur de liaison & la terre au conducteur
neutre (blanc) dans le boitier de connexion, utiliser le c&ble a 4
conducteurs provenant du point de distribution.
A. Cbble a 4 conducteurs depuis le
point de distribution
B. Conducteurs noirs
C. Conducteurs verts ou nus
D. Cbble a 4 conducteurs depuis la
table de cuisson
E. BoTtler de connexion
F. Connecteurs blancs
G. Connecteur de ills
(homologation UL)
H. Conducteurs rouges
I. Connecteur de conduit
(homologation UL ou CSA)
1. Deconnecter la source de courant electrique.
2. Enlever le couvercle du boiler de connexion, le cas ech6ant.
3. Avec le connecteur de conduit (homologation UL ou CSA)
pour conduit de 1/2"(1,3 cm), connecter le conduit de c&ble
flexible de la table de cuisson au boiler de connexion.
4. Serrer les vis du connecteur de conduit, le cas ech6ant.
5. Connecter ensemble les deux conducteurs noirs avec un
connecteur de ills (homologation UL).
6. Connecter ensemble les deux conducteurs rouges avec les
connecteurs de ills (homologation UL).
7. Connecter ensemble les deux conducteurs blancs avec les
connecteurs de ills (homologation UL).
8. Connecter le conducteur vert ou nu de liaison & la terre du
c&ble de la table de cuisson avec le conducteur vert ou nu de
liaison & la terre (dans le boitier de connexion) avec les
connecteurs de ills (homologation UL).
9. Installer le couvercle du boiler de connexion.
10. Reconnecter la source de courant electrique.
Direct - 3 conducteurs
Disjoncteur
ou coupe-
circuit avec
fusible
C&ble
3 conducteurs depuis
le point de distribution
jusqu'au c&ble &
3 conducteurs depuis
la table de cuisson
14
