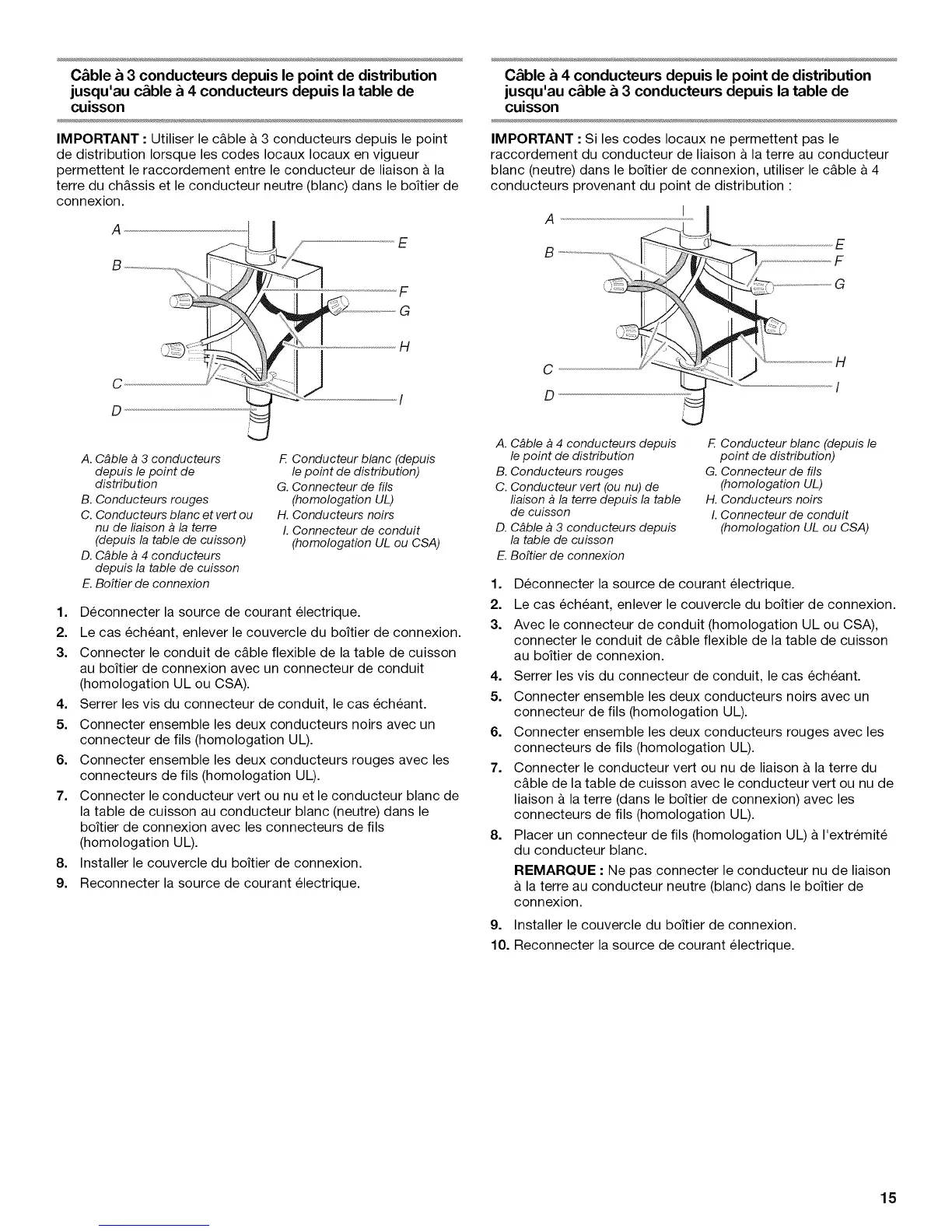

C&ble&3 conducteurs depuis le point de distribution
jusqu'au c&ble& 4 conducteurs depuis la table de
cuisson
IMPORTANT : Utiliser le c&ble & 3 conducteurs depuis le point
de distribution Iorsque les codes Iocaux Iocaux en vigueur
permettent le raccordement entre le conducteur de liaison & la
terre du ch&ssis et le conducteur neutre (blanc) dans le boitier de
connexion.
A
E
C
D
F
G
H
A. C&ble a 3 conducteurs
depuis le point de
distribution
B. Conducteurs rouges
C. Conducteurs blanc et vert ou
nu de liaison a la terre
(depuis la table de cuisson)
D. Cbble a 4 conducteurs
depuis la table de cuisson
E. BoTtler de connexion
F. Conducteur blanc (depuis
le point de distribution)
G. Connecteur de fils
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
1. Deconnecter la source de courant electrique.
2. Le cas ech6ant, enlever le couvercle du boitier de connexion.
3. Connecter le conduit de c&ble flexible de la table de cuisson
au boitier de connexion avec un connecteur de conduit
(homologation UL ou CSA).
4. Serrer les vis du connecteur de conduit, le cas ech6ant.
5. Connecter ensemble les deux conducteurs noirs avec un
connecteur de ills (homologation UL).
6. Connecter ensemble les deux conducteurs rouges avec les
connecteurs de fils (homologation UL).
7. Connecter le conducteur vert ou nu et le conducteur blanc de
la table de cuisson au conducteur blanc (neutre) dans le
boitier de connexion avec les connecteurs de ills
(homologation UL).
8. Installer le couvercle du boitier de connexion.
9. Reconnecter la source de courant electrique.
C&ble & 4 conducteurs depuis le point de distribution
jusqu'au c&ble& 3 conducteurs depuis la table de
cuisson
IMPORTANT : Si les codes Iocaux ne permettent pas le
raccordement du conducteur de liaison & la terre au conducteur
blanc (neutre) dans le boitier de connexion, utiliser le c&ble & 4
conducteurs provenant du point de distribution :
I
A
E
_,, F
D
A. Cbble a 4 conducteurs depuis
le point de distribution
B. Conducteurs rouges
C. Cenducteur vert (ou nu) de
fiaison a la terre depuis la table
de cuisson
D. Cbble a 3 conducteurs depuis
la table de cuisson
E. BoTtier de connexion
F. Conducteur blanc (depuis le
point de distribution)
G. Connecteur de fils
(hemologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
1. Deconnecter la source de courant electrique.
2. Le cas ech6ant, enlever le couvercle du boitier de connexion.
3. Avec le connecteur de conduit (homologation UL ou CSA),
connecter le conduit de c&ble flexible de la table de cuisson
au boitier de connexion.
4. Serrer les vis du connecteur de conduit, le cas ech6ant.
5. Connecter ensemble les deux conducteurs noirs avec un
connecteur de ills (homologation UL).
6. Connecter ensemble les deux conducteurs rouges avec les
connecteurs de ills (homologation UL).
7. Connecter le conducteur vert ou nu de liaison & la terre du
c&ble de la table de cuisson avec le conducteur vert ou nu de
liaison & la terre (dans le boitier de connexion) avec les
connecteurs de ills (homologation UL).
8. Placer un connecteur de ills (homologation UL) a I'extremit6
du conducteur blanc.
REMARQUE : Ne pas connecter le conducteur nu de liaison
& la terre au conducteur neutre (blanc) dans le boitier de
connexion.
9. Installer le couvercle du boitier de connexion.
10. Reconnecter la source de courant electrique.
