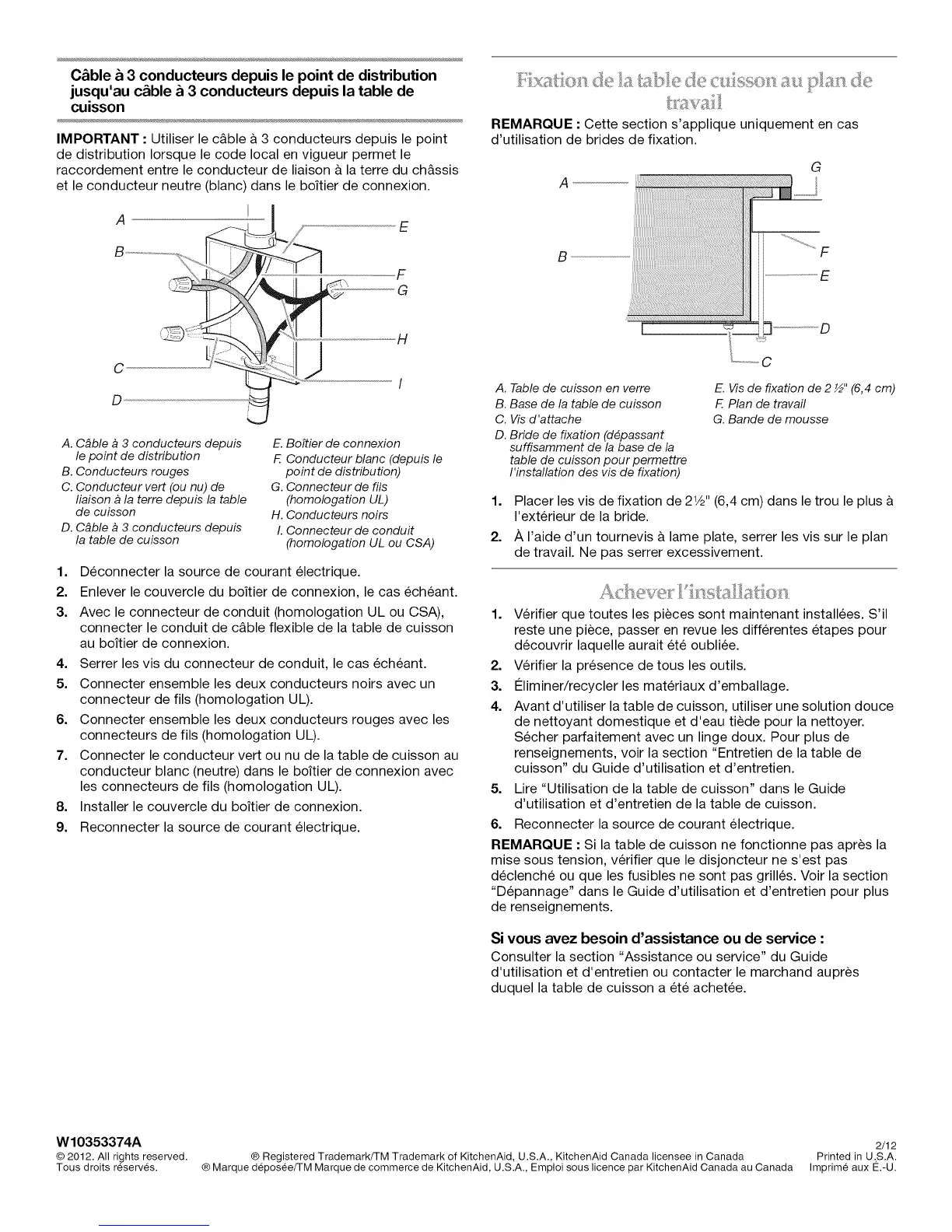

C&ble&3 conducteurs depuis le point de distribution
jusqu'au c&ble& 3 conducteurs depuis la table de
cuisson
IMPORTANT : Utiliser le c&ble & 3 conducteurs depuis le point
de distribution Iorsque le code local en vigueur permet le
raccordement entre le conducteur de liaison & la terre du ch&ssis
et le conducteur neutre (blanc) clans le boitier de connexion.
A
L;
D
E
F
G
H
J
I
A. C#ble a 3 conducteurs depuis
le point de distribution
B. Conducteurs rouges
C. Conducteur vert (ou nu) de
liaison a la terre depuis la table
de cuisson
D. C_ble a 3 conducteurs depuis
la table de cuisson
E. BoTtler de connexion
F. Conducteur blanc (depuis le
point de distribution)
G. Connecteur de fils
(homologation UL)
H. Conducteurs noirs
I. Connecteur de conduit
(homologation UL ou CSA)
1. Deconnecter la source de courant electrique.
2. Enlever le couvercle du boitier de connexion, le cas ech6ant.
3. Avec le connecteur de conduit (homologation UL ou CSA),
connecter le conduit de c&ble flexible de la table de cuisson
au boiler de connexion.
4. Serrer les vis du connecteur de conduit, le cas ech6ant.
5. Connecter ensemble les deux conducteurs noirs avec un
connecteur de fils (homologation UL).
6. Connecter ensemble les deux conducteurs rouges avec les
connecteurs de fils (homologation UL).
7. Connecter le conducteur vert ou nu de la table de cuisson au
conducteur blanc (neutre) dans le boiler de connexion avec
les connecteurs de fils (homologation UL).
8. Installer le couvercle du bo_tier de connexion.
9. Reconnecter la source de courant electrique.
REMARQUE : Cette section s'applique uniquement en cas
d'utilisation de brides de fixation.
B
G
A. Table de cuisson en verre
B. Base de la table de cuisson
C. Vis d'attache
D. Bride de fixation (d#passant
suffisamment de la base de la
table de cuisson pour permettre
I'installation des vis de fixation)
E. Vis de fixation de 2 ½" (6,4 cm)
F. Plan de travail
G. Bande de mousse
1. Placer les vis de fixation de 2W' (6,4 cm) dans le trou le plus &
I'exterieur de la bride.
2. /_,I'aide d'un tournevis & lame plate, serrer les vis sur le plan
de travail. Ne pas serrer excessivement.
_k( "d!_I!@l:I }IIIS51;:!_I I_F_11() I
1. Verifier que toutes les pieces sont maintenant installees. S'il
reste une piece, passer en revue les differentes etapes pour
decouvrir laquelle aurait et6 oubliee.
2. Verifier la presence de tous les outils.
3. €:liminer/recycler les materiaux d'emballage.
4. Avant d'utiliser la table de cuisson, utiliser une solution douce
de nettoyant domestique et d'eau tiede pour la nettoyer.
Secher parfaitement avec un linge doux. Pour plus de
renseignements, voir la section "Entretien de la table de
cuisson" du Guide d'utilisation et d'entretien.
5. Lire "Utilisation de la table de cuisson" dans le Guide
d'utilisation et d'entretien de la table de cuisson.
6. Reconnecter la source de courant electrique.
REMARQUE : Si la table de cuisson ne fonctionne pas apr_s la
mise sous tension, verifier que le disjoncteur ne s'est pas
declench6 ou que les fusibles ne sont pas grilles. Voir la section
"Depannage" dans le Guide d'utilisation et d'entretien pour plus
de renseignements.
Si vous avez besoin d'assistance ou de service :
Consulter la section "Assistance ou service" du Guide
d'utilisation et d'entretien ou contacter le marchand aupr_s
duquel la table de cuisson a et6 achetee.
W10353374A 2/12
© 2012. All rights reserved. ® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada Printed in U.S.A.
Tous droits reserves. ® Marque deposee/TM Marque de commerce de KitchenAid, U.S.A., Emploi sous licence par KitchenAid Canada au Canada Imprime aux E.-U.
