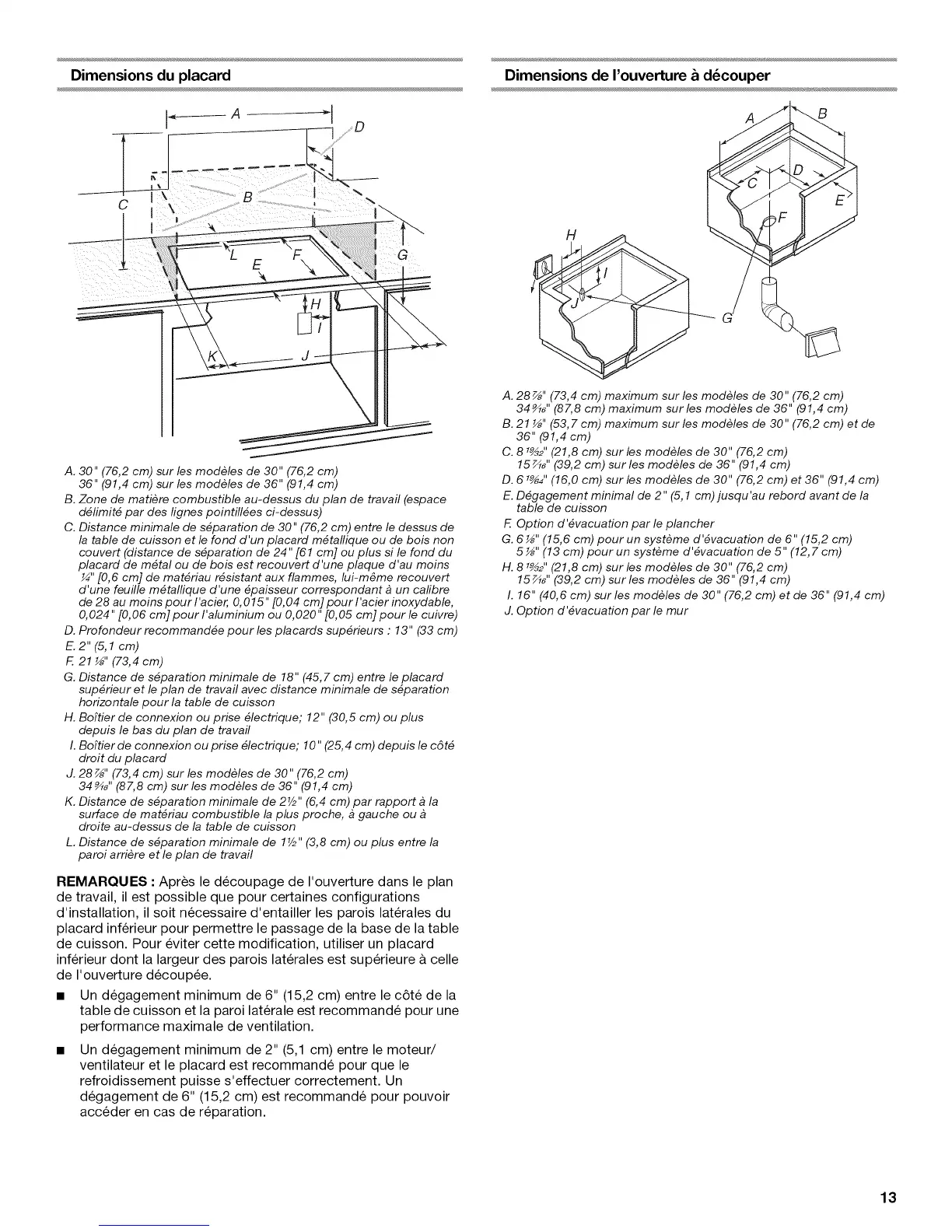

Dimensions du placard Dimensions de I'ouverture _ d_couper
G
A. 30" (76,2 cm) sur les modeles de 30" (76,2 cm)
36" (91,4 cm) sur les modeles de 36" (91,4 cm)
B. Zone de matiere combustible au-dessus du plan de travail (espace
d_limit_ par des lignes pointill_es ei-dessus)
C. Distance minimale de s_paration de 30" (76,2 em) entre le dessus de
la table de cuisson et le fond d'un placard m_tallique ou de bois non
eouvert (distance de s#paration de 24" [61 em] ou plus si le fond du
placard de m_tal ou de bois est recouvert d'une plaque d'au moins
¼" [0,6 cm] de mat_riau r_sistant aux flammes, lui-m_me recouvert
d'une feuille m_talfique d'une _paisseur eorrespondant _un cafibre
de 28 au moins pour l'aeier, O,015" [0, 04 cm] pour l'acier inoxydable,
0,024" [0,06 cm] pour I'aluminium ou 0,020" [0,05 cm] pour le cuivre)
D. Profondeur recommand_e pour les placards sup_rieurs : 13" (33 cm)
E. 2"(5,1 cm)
F. 21 '_" (73,4 ore)
G. Distance de s_paration minimale de 18" (45,7 cm) entre le placard
sup_rieur et le plan de travail avec distance minimale de s_paration
horizontale pour la table de cuisson
H. Boftier de connexion ou prise _lectrique; 12" (30,5 cm) ou plus
depuis le bas du plan de travail
I. Boftier de connexion ou prise _lectrique; 10" (25,4 cm) depuis le c6t_
droit du placard
J. 28 _" (73,4 cm) sur les modeles de 30" (76,2 cm)
34_" (87,8 cm) sur les modeles de 36" (91,4 cm)
K. Distance de s_paration minimale de 2V2" (6,4 cm) par rapport _ la
surface de mat_riau combustible la plus proehe, _ gauche ou
droite au-dessus de la table de cuisson
L. Distance de s_paration minimale de lY2" (3,8 cm) ou plus entre la
paroi arriere et le plan de travail
REMARQUES : Apres le decoupage de I'ouverture dans le plan
de travail, il est possible que pour certaines configurations
d'installation, il soit necessaire d'entailler les parois laterales du
placard inferieur pour permettre le passage de la base de la table
de cuisson. Pour eviter cette modification, utiliser un placard
inferieur dont la largeur des parois laterales est superieure & celle
de I'ouverture decoup6e.
• Un degagement minimum de 6" (15,2 cm) entre le c6te de la
table de cuisson et la paroi laterale est recommande pour une
performance maximale de ventilation.
• Un degagement minimum de 2" (5,1 cm) entre le moteur/
ventilateur et le placard est recommande pour que le
refroidissement puisse s'effectuer correctement. Un
degagement de 6" (15,2 cm) est recommande pour pouvoir
acceder en cas de reparation.
H
A. 28 _" (73,4 cm) maximum sur les modeles de 30" (76,2 cm)
34_" (87,8 cm) maximum sur les modeles de 36" (91,4 cm)
B. 21 _" (53, 7 em) maximum sur les modeles de 30" (76,2 cm) et de
36" (91,4 cm)
C. 81_2" (21,8 cm) sur les modeles de 30" (76,2 cm)
15_" (39,2 cm) sur les modeles de 36" (91,4 cm)
D. 6 _" (16,0 cm) sur les modeles de 30" (76,2 cm) et 36" (91,4 cm)
E. D_gagement minimal de 2" (5,1 cm) jusqu'au rebord avant de la
table de cuisson
F. Option d'_vacuation par le plancher
G. 6 _" (15,6 cm) pour un systeme d'_vacuation de 6" (15,2 cm)
5 _" (13 cm) pour un systeme d'_vacuation de 5" (12, 7 cm)
H. 8 _2" (21,8 cm) sur les modeles de 30" (76,2 cm)
15_" (39,2 cm) sur les modeles de 36" (91,4 cm)
I. 16" (40,6 cm) sur les modeles de 30" (76,2 cm) et de 36" (91,4 cm)
J. Option d'_vacuation par le mur
13
