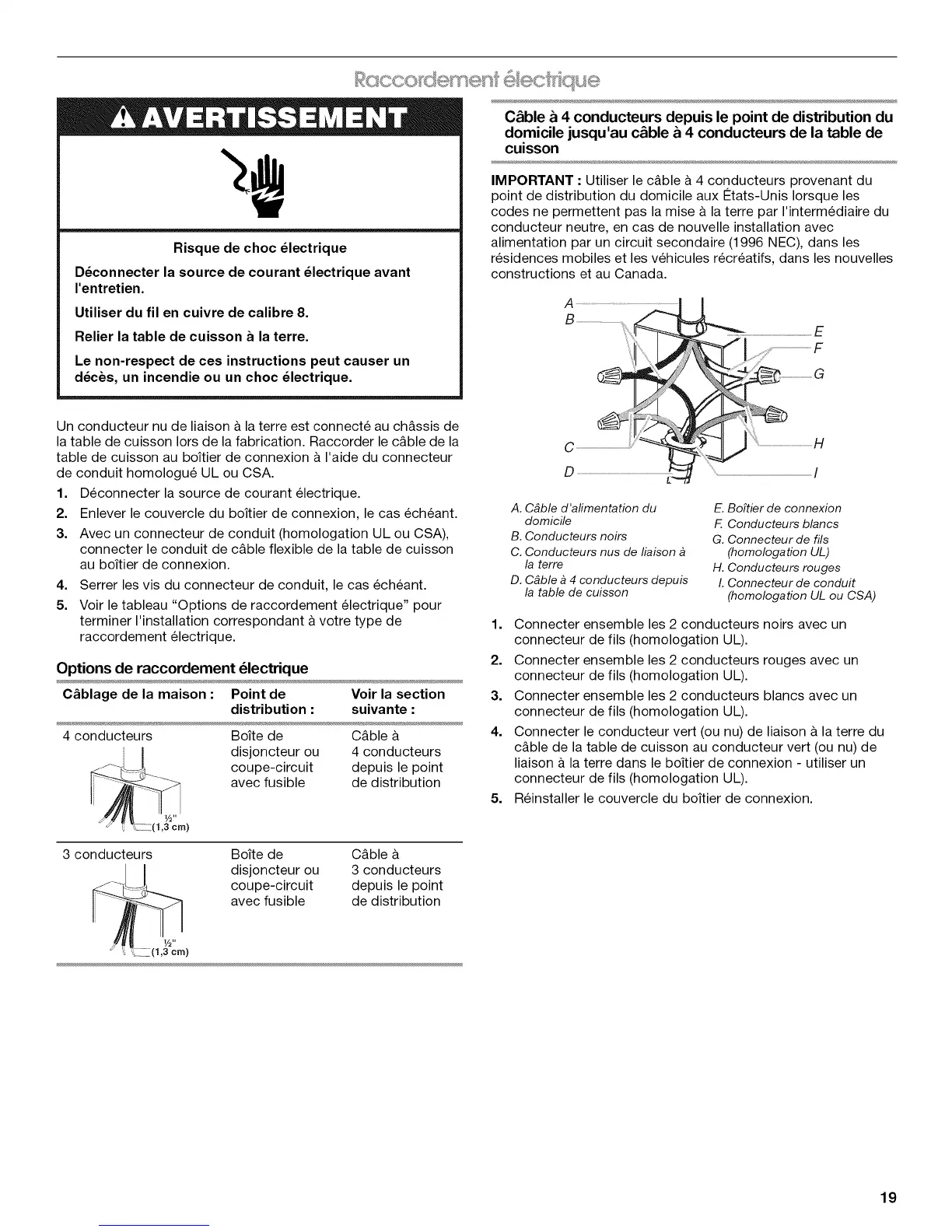

Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
rentretien.
Utiliser du fil en cuivre de calibre 8.
Relier la table de cuisson a la terre.
Le non-respect de ces instructions peut causer un
d_cbs, un incendie ou un choc _lectrique.
Un conducteur nu de liaison a la terre est connecte au chassis de
la table de cuisson Iors de la fabrication. Raccorder le c&ble de la
table de cuisson au boitier de connexion & I'aide du connecteur
de conduit homologu6 UL ou CSA.
1. Deconnecter la source de courant electrique.
2. Enlever le couvercle du boitier de connexion, le cas ech6ant.
3. Avec un connecteur de conduit (homologation UL ou CSA),
connecter le conduit de c&ble flexible de la table de cuisson
au boitier de connexion.
4. Serrer les vis du connecteur de conduit, le cas ech6ant.
5. Voir le tableau "Options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.
Options de raccordement _lectrique
C&blage de la maison : Point de Voir la section
distribution : suivante :
4 conducteurs Boite de C&ble
disjoncteur ou 4 conducteurs
coupe-circuit depuis le point
avec fusible de distribution
C&ble _ 4 conducteurs depuis le point de distribution du
domicile jusqu'au c&ble _ 4 conducteurs de la table de
cuisson
IMPORTANT : Utiliser le c&ble a 4 conducteurs provenant du
point de distribution du domicile aux 12tats-Unis Iorsque les
codes ne permettent pas la mise a la terre par I'intermediaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
residences mobiles et les vehicules recreatifs, dans les nouvelles
constructions et au Canada.
.......................................... I
A. C#ble d'afimentation du
domicile
B. Conducteurs noirs
C. Conducteurs nus de liaison
la terre
D. C#ble _ 4 conducteurs depuis
la table de cuisson
E. Boftier de connexion
F. Conducteurs blancs
G. Connecteur de ills
(homologation UL)
H. Conducteurs rouges
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs avec un
connecteur de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec un
connecteur de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs blancs avec un
connecteur de fils (homologation UL).
4. Connecter le conducteur vert (ou nu) de liaison & la terre du
c&ble de la table de cuisson au conducteur vert (ou nu) de
liaison & la terre dans le boitier de connexion - utiliser un
connecteur de fils (homologation UL).
5. Reinstaller le couvercle du boitier de connexion.
3 conducteurs
,&__ , )
Boite de C&ble
disjoncteur ou 3 conducteurs
coupe-circuit depuis le point
avec fusible de distribution
19
