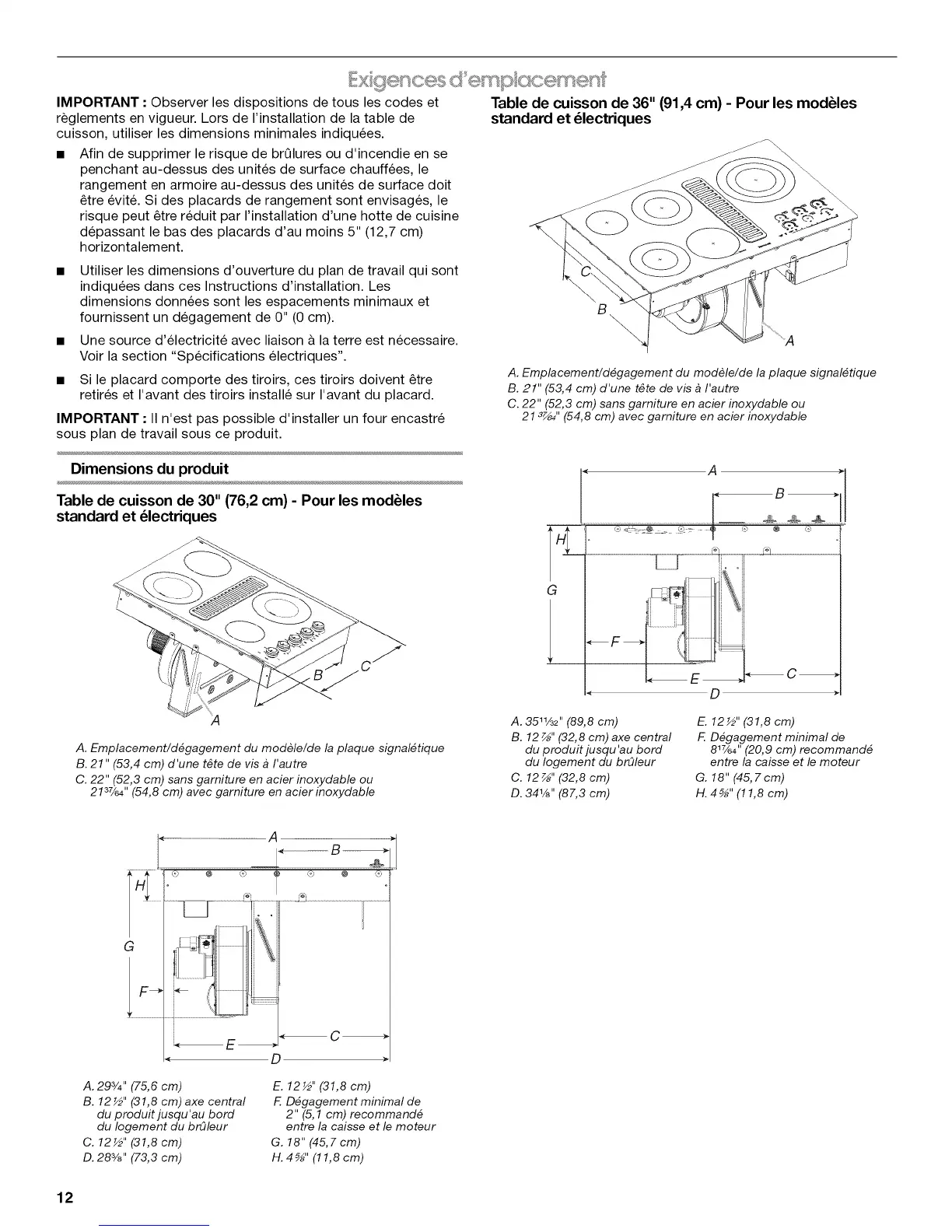

KitchenAid KECD807XBL01 - Exigences Demplacement

IMPORTANT : Observer les dispositions de tous les codes et
r_glements en vigueur. Lors de I'installation de la table de
cuisson, utiliser les dimensions minimales indiqu6es.
• Afin de supprimer le risque de brQlures ou d'incendie en se
penchant au-dessus des unites de surface chauffees, le
rangement en armoire au-dessus des unites de surface doit
_tre evit6. Si des placards de rangement sont envisages, le
risque peut _tre reduit par I'installation d'une hotte de cuisine
depassant le bas des placards d'au moins 5" (12,7 cm)
horizontalement.
• Utiliser les dimensions d'ouverture du plan de travail qui sont
indiquees dans ces Instructions d'installation. Les
dimensions donnees sont les espacements minimaux et
fournissent un degagement de 0" (0 cm).
• Une source d'electricit6 avec liaison & la terre est necessaire.
Voir la section "Specifications electriques".
• Si le placard comporte des tiroirs, ces tiroirs doivent _tre
retires et I'avant des tiroirs installe sur I'avant du placard.
IMPORTANT • II n'est pas possible d'installer un four encastre
sous plan de travail sous ce produit.
Dimensions du produit
Table de cuisson de 30" (76,2 cm) - Pour les modules
standard et _lectriques
A. Emplacement/d_gagement du modele/de la plaque signal_tique
B. 21" (53,4 cm) d'une t#te de vis _ I'autre
C. 22" (52,3 cm) sans garniture en acier inoxydable ou
21 s7/e4"(54,8 cm) avec garniture en acier inoxydable
Table de cuisson de 36" (91,4 cm) - Pour les modules
standard et _lectriques
B
\
A
A. Emplacement/d_gagement du modele/de la plaque signal_tique
B. 21" (53,4 cm) d'une t_te de vis _ I'autre
C. 22" (52,3 cm) sans garniture en acier inoxydable ou
21 _z_4"(54,8 cm) avec garniture en acier inoxydable
A
A. 351%2 '' (89,8 cm)
B. 12_" (32,8 cm)axe central
du produit jusqu'au bord
du Iogement du brOleur
C. 12_" (32,8 cm)
D. 341/8 '' (87,3 cm)
D
E. 12½" (31,8 cm)
F. D#gagement minimal de
817/64'' (20,9 cm) recommand_
entre la caisse et le moteur
G. 18" (45,7cm)
H.4 _" (11,8 cm)
G
v-
A. 29s/4'' (75,6 cm)
B. 12½" (31,8 cm) axe central
du produit jusqu'au bord
du Iogement du brOleur
C. 12½" (31,8 cm)
D. 28%" (73,3 cm)
E. 12½" (31,8 cm)
F. D_gagement minimal de
2" (5,1 cm) recommand_
entre la caisse et le moteur
G. 18" (45,7 cm)
H. 4 _" (11,8 cm)
12
