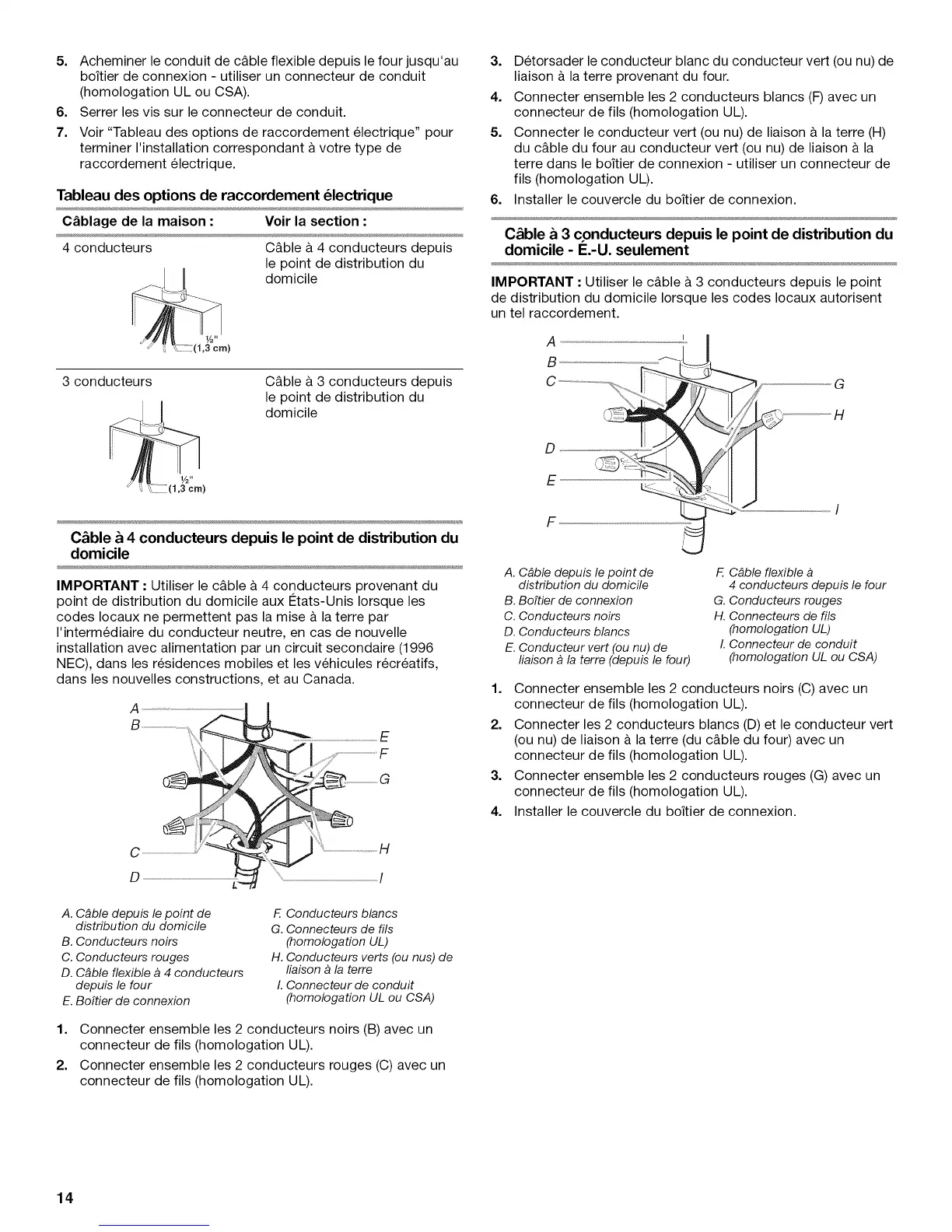

5. Acheminer le conduit de c&ble flexible depuis le four jusqu'au
boitier de connexion - utiliser un connecteur de conduit
(homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir "Tableau des options de raccordement electrique" pour
terminer I'installation correspondant & votre type de
raccordement electrique.
Tableau des options de raccordement _lectrique
C&blage de la maison : Voir la section :
4 conducteurs C&ble a 4 conducteurs depuis
le point de distribution du
domicile
3 conducteurs
(1 3 cm)
C&ble & 3 conducteurs depuis
le point de distribution du
domicile
C&ble & 4 conducteurs depuis le point de distribution du
domicile
IMPORTANT : Utiliser le c&ble a 4 conducteurs provenant du
point de distribution du domicile aux €:tats-Unis Iorsque les
codes Iocaux ne permettent pas la mise & la terre par
I'intermediaire du conducteur neutre, en cas de nouvelle
installation avec alimentation par un circuit secondaire (1996
NEC), dans les residences mobiles et les vehicules recr6atifs,
dans les nouvelles constructions, et au Canada.
....................................................................
L_
A. C#ble depuis le point de
distribution du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. C#ble flexible a 4 conducteurs
depuis le four
E. Boftier de connexion
F. Conducteurs blancs
G. Connecteurs de ills
(homologation UL)
H. Conducteurs verts (ou nus) de
liaison a la terre
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de ills (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de ills (homologation UL).
3. Detorsader le conducteur blanc du conducteur vert (ou nu) de
liaison & la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de fils (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison & la terre (H)
du c&ble du four au conducteur vert (ou nu) de liaison & la
terre dans le boitier de connexion - utiliser un connecteur de
fils (homologation UL).
6. Installer le couvercle du boitier de connexion.
C&ble & 3 conducteurs depuis le point de distribution du
domicile - E.-U. seulement
IMPORTANT : Utiliser le c&ble & 3 conducteurs depuis le point
de distribution du domicile Iorsque les codes Iocaux autorisent
un tel raccordement.
D
E
A. C#ble depuis le point de
distribution du domicile
B. Boftier de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
fiaison a la terre (depuis le four)
F. Cbble flexible
4 conducteurs depuis le four
G. Conducteurs rouges
H. Connecteurs de ills
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
1. Connecter ensemble les 2 conducteurs noirs (C) avec un
connecteur de ills (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur vert
(ou nu) de liaison & la terre (du c&ble du four) avec un
connecteur de ills (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (G) avec un
connecteur de ills (homologation UL).
4. Installer le couvercle du boitier de connexion.
14
