48
Dépose de la façade du tiroir
A. Déserrer les 2 vis de fixation de la glissière
de tiroir
B. Retirer les 2 vis de fixation de la glissière de tiroir
A
B
Réinstallation de la façade du tiroir

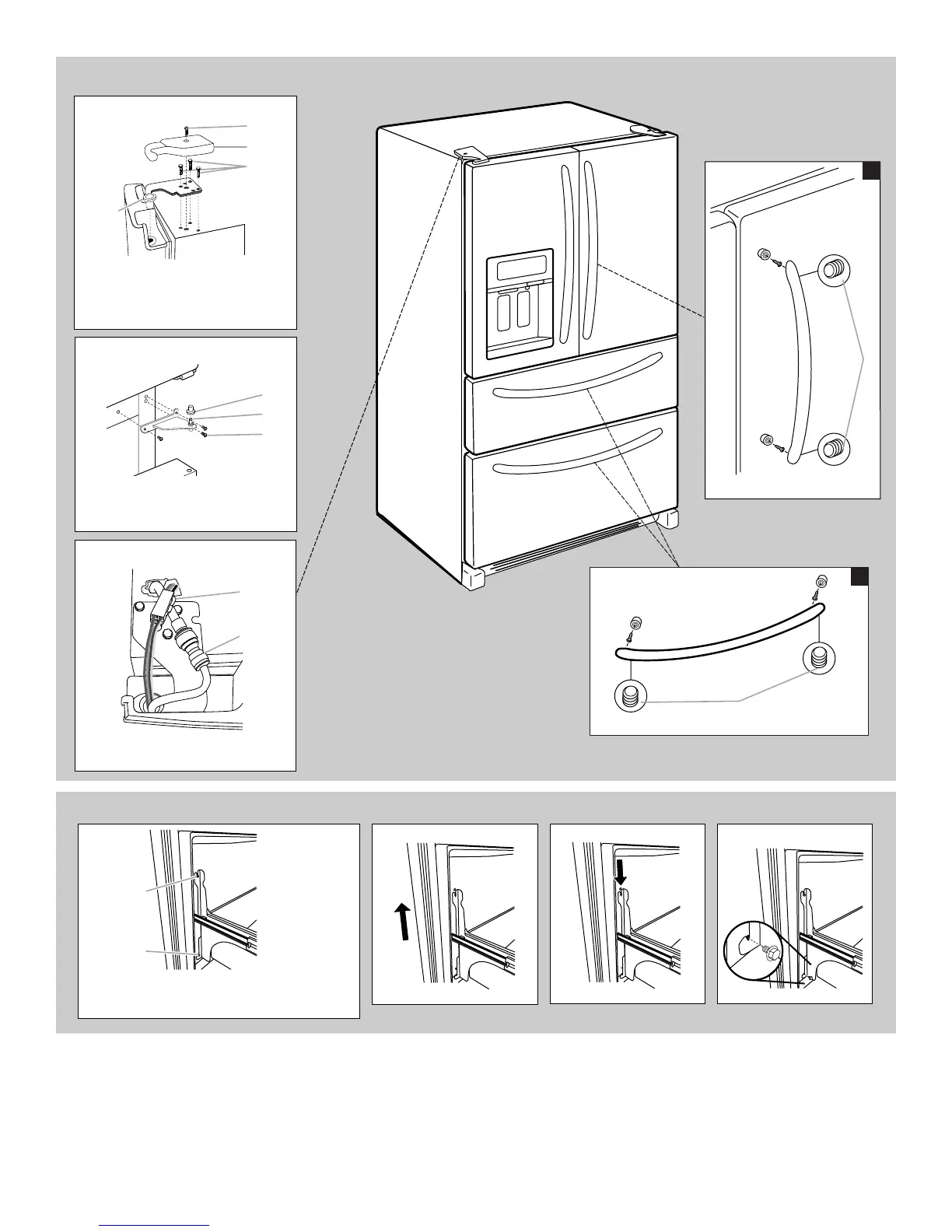

Dépose et réinstallation de la porte
Charnière supérieure
A. Vis du couvre- charnière
B. Couvercle de charnière supérieure
C. Vis de charnière à tête hexagonale
5
/
16
"
D. Charnière supérieure
A. Couvre- tige d'articulation
C. Vis de charnière
B. Charnière inférieure
Charnière inférieure
A
B
C
B
A
C
D
Raccordements
A
B
A. Prise de raccordement
B. Raccordement de conduite d'eau
1
A. Vis de réglage de
3
/
32
" ou
1
/
8
"
A
2
A
A. Vis de réglage de
3
/32" ou
1
/8"
