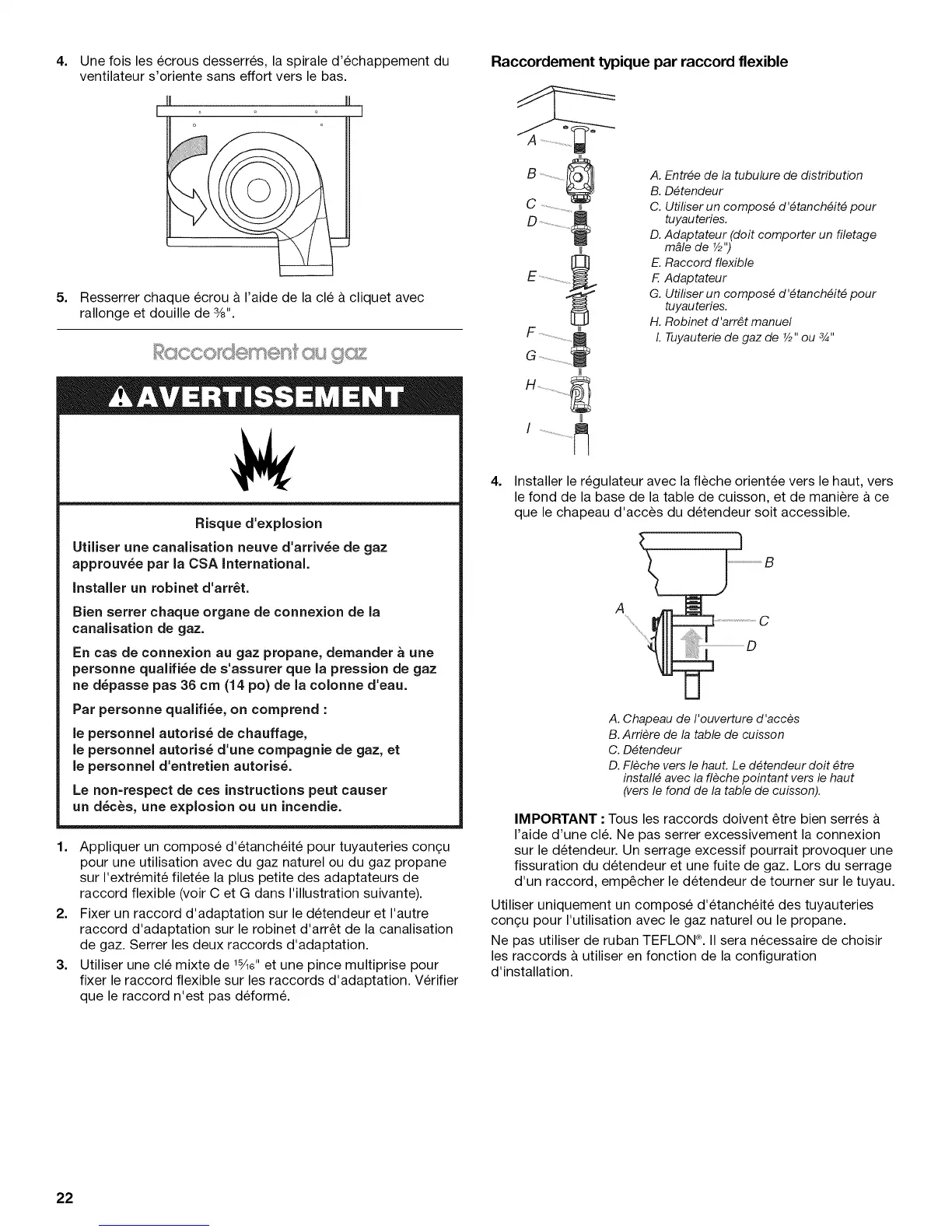

4. Une fois les ecrous desserres, la spirale d'echappement du Raccordement typique par raccord flexible
ventilateur s'oriente sans effort vers le bas.
5,
Resserrer chaque ecrou & I'aide de la cle a cliquet avec
rallonge et douille de 3/8".
Risque d'explosion
UtiJJser une canalisation neuve d'arriv_e de gaz
approuv_e par la CSA international.
installer un robinet d'arr_t.
Bien setter chaque organe de connexion de la
canaJJsation de gaz.
En cas de connexion au gaz propane, demander a une
personne qualifJ_e de s'assurer que la pression de gaz
ne d_passe pas 36 cm (14 po) de Ja colonne d'eau.
Par personne qualifi6e, on comprend :
le personnel autoris_ de chauffage,
le personnel autoris_ d'une compagnie de gaz, et
le personnel d'entretien autoris&
Le non=respect de ces instructions peut causer
un d_c_s, une explosion ou un incendie.
1. Appliquer un compose d'6tancheit6 pour tuyauteries congu
pour une utilisation avec du gaz naturel ou du gaz propane
sur I'extremit6 filetee la plus petite des adaptateurs de
raccord flexible (voir C et G dans I'illustration suivante).
2. Fixer un raccord d'adaptation sur le detendeur et I'autre
raccord d'adaptation sur le robinet d'arret de la canalisation
de gaz. Serrer les deux raccords d'adaptation.
3. Utiliser une cle mixte de lS/le" et une pince multiprise pour
fixer le raccord flexible sur les raccords d'adaptation. Verifier
que le raccord n'est pas deform&
4,
B .............................I'_O'_l A. Entree de la tubulure de distribution
B. D#tendeur
C ..............._ C. Utiliserun compos_ d '_tanch_it_ pour
.................... tuyaute,es.
D.Adaptateur (dolt comporter un filetage
m_le de V2")
__ E.Raccord flexible
E ........................ F.Adaptateur
G. Utifiserun compos_ d'_tanch_it_ pour
tuyauteries.
H. Robinetd'arr_t manuel
I. Tuyauteriede gaz de Y2"ou 3/4"
H .......................................
Installer le regulateur avec la fleche orientee vers le haut, vers
le fond de la base de la table de cuisson, et de maniere ace
que le chapeau d'acces du detendeur soit accessible.
A
C
A. Chapeau de I'ouverture d'acces
B. Arriere de la table de cuisson
C. D#tendeur
D. Fleche vers le haut. Le d#tendeur dolt #tre
install# avec la fleche pointant vers le haut
(vers le fond de la table de cuisson).
IMPORTANT :Tousles raccords doivent etre bien serres &
I'aide d'une cl& Ne pas serrer excessivement la connexion
sur le detendeur. Un serrage excessif pourrait provoquer une
fissuration du detendeur et une fuite de gaz. Lors du serrage
d'un raccord, empecher le detendeur de tourner sur le tuyau.
Utiliser uniquement un compose d'etancheite des tuyauteries
congu pour I'utilisation avec le gaz naturel ou le propane.
Ne pas utiliser de ruban TEFLON ®.II sera necessaire de choisir
les raccords & utiliser en fonction de la configuration
d'installation.
22
