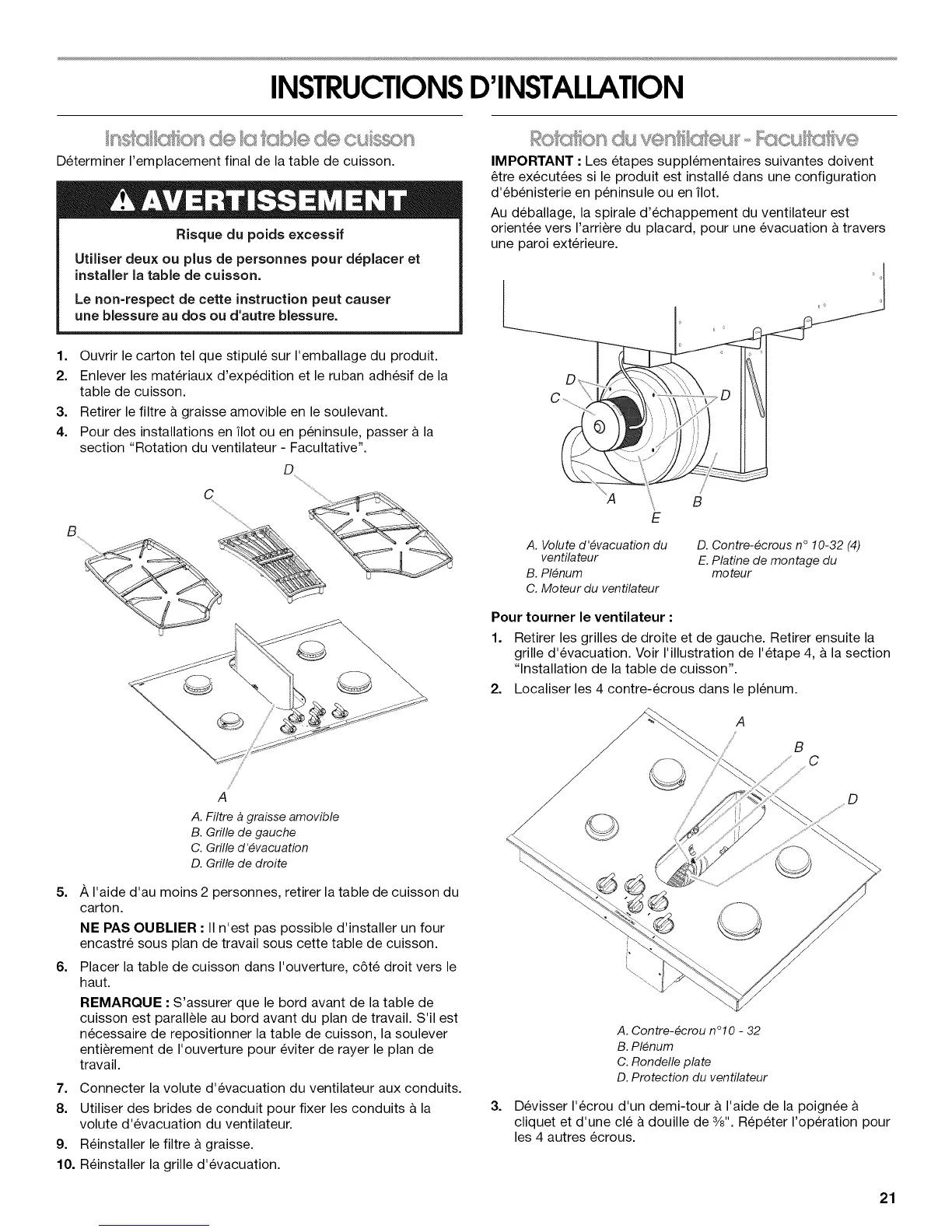

INSTRUCTIONSD'INSTALLATION
Determiner I'emplacement final de la table de cuisson.
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer la table de cuisson.
Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1=
2.
3=
4.
Ouvrir le carton tel que stipule sur I'emballage du produit.
Enlever les materiaux d'expedition et le ruban adhesif de la
table de cuisson.
Retirer le filtre a graisse amovible en le soulevant.
Pour des installations en ilot ou en peninsule, passer a la
section "Rotation du ventilateur - Facultative".
D........
C
B
5=
6=
A
A. Filtre a graisse amovible
B. Grille de gauche
C. Grille d'#vacuation
D. Grille de droite
A I'aide d'au moins 2 personnes, retirer la table de cuisson du
carton.
NE PAS OUBLIER • II n'est pas possible d'installer un four
encastre sous plan de travail sous cette table de cuisson.
Placer la table de cuisson dans I'ouverture, c6te droit vers le
haut.
REMARQUE • S'assurer que le bord avant de la table de
cuisson est parallele au bord avant du plan de travail. S'il est
necessaire de repositionner la table de cuisson, la soulever
entierement de I'ouverture pour eviter de rayer le plan de
travail.
7. Connecter la volute d'evacuation du ventilateur aux conduits.
8. Utiliser des brides de conduit pour fixer les conduits a la
volute d'evacuation du ventilateur.
9. Reinstaller le filtre a graisse.
10. Reinstaller la grille d'evacuation.
fbn du nti ut
IMPORTANT : Les etapes supplementaires suivantes doivent
_tre execut6es si le produit est installe dans une configuration
d'eb6nisterie en peninsule ou en _lot.
Au deballage, la spirale d'echappement du ventilateur est
orientee vers I'arriere du placard, pour une evacuation & travers
une paroi exterieure.
/
B
E
A. Volute d'#vacuation du
ventilateur
B. Plenum
C. Moteur du ventilateur
D. Contre-#crous n ° 10-32 (4)
E. Platine de montage du
mo teur
Pour tourner le ventilateur :
1. Retirer les grilles de droite et de gauche. Retirer ensuite la
grille d'evacuation. Voir I'illustration de I'etape 4, & la section
"Installation de la table de cuisson".
2. Localiser les 4 contre-ecrous dans le plenum.
A
/ B
C
D
3=
A. Contre-#crou n°lO - 32
B. Plenum
C. Rondelle plate
D. Protection du ventilateur
Devisser I'ecrou d'un demi-tour & I'aide de la poignee &
cliquet et d'une cle & douille de 3/8".Repeter I'operation pour
les 4 autres ecrous.
21
