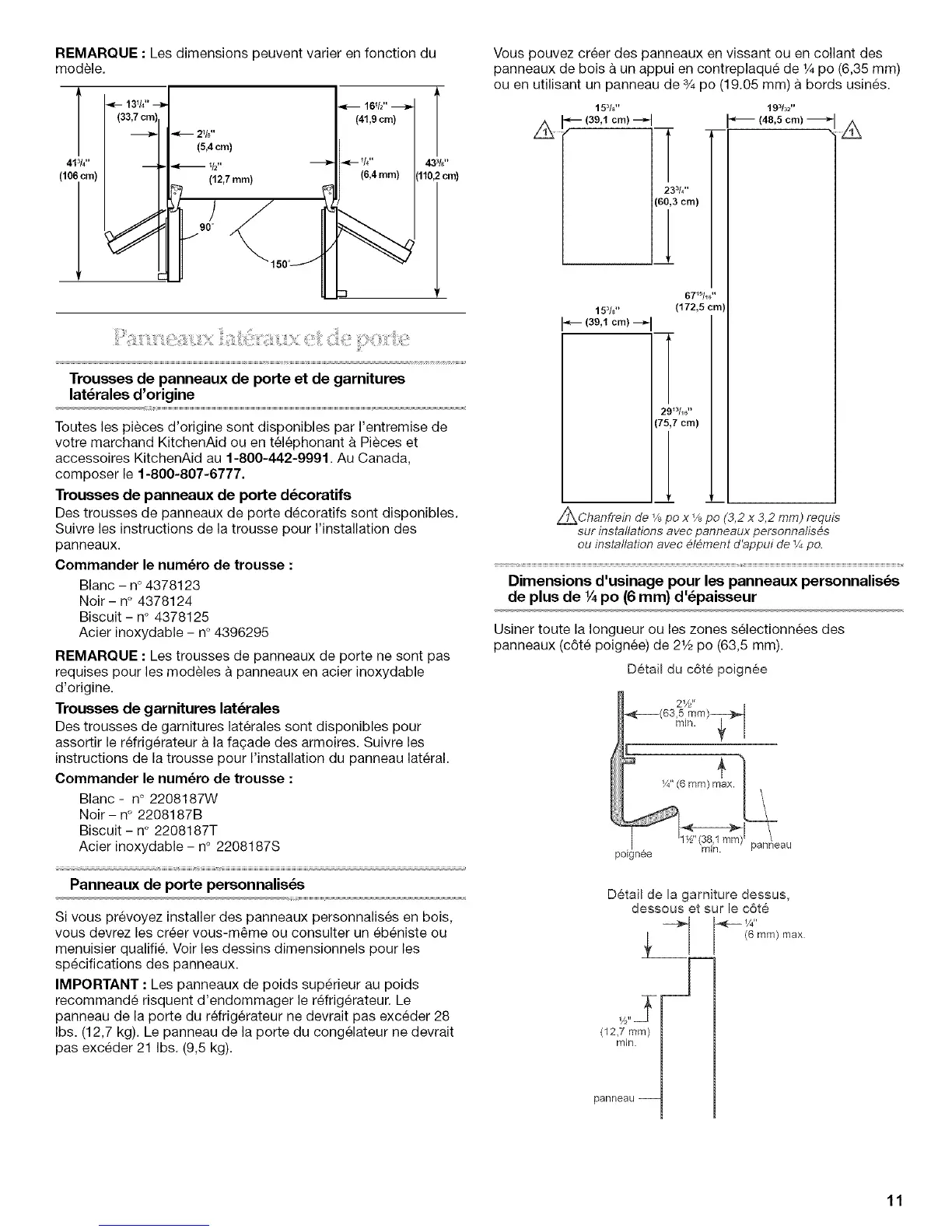

REMARQUE : Les dimensions peuvent varier en fonction du
modele.
l 2_18,,
(5,4cm)
413/4''
(lOicm)
Trousses de panneaux de porte et de garnitures
lat_rales d'origine
Toutes les pieces d'origine sont disponibles par I'entremise de
votre marchand KitchenAid ou en telephonant & Pieces et
accessoires KitchenAid au 1-800-442-9991. Au Canada,
composer le 1-800-807-6777.
Trousses de panneaux de porte d_coratifs
Des trousses de panneaux de porte decoratifs sent disponibles.
Suivre les instructions de la trousse pour I'installation des
panneaux.
Commander le num_ro de trousse :
Blanc - n° 4378123
Noir- n° 4378124
Biscuit - n° 4378125
Acier inoxydable - n° 4396295
REMARQUE : Les trousses de panneaux de porte ne sont pas
requises pour les modeles a panneaux en acier inoxydable
d'origine.
Trousses de garnitures lat_rales
Des trousses de garnitures laterales sont disponibles pour
assortir le refrigerateur a la fagade des armoires. Suivre les
instructions de la trousse pour I'installation du panneau lateral.
Commander le num_ro de trousse :
Blanc- n° 2208187W
Noir - n° 2208187B
Biscuit - n° 2208187T
Acier inoxydable- n° 2208187S
Panneaux de porte personnalis_s
Si vous prevoyez installer des panneaux personnalises en bois,
vous devrez les creer vous-m_me ou consulter un ebeniste ou
menuisier qualifi& Voir les dessins dimensionnels pour les
specifications des panneaux.
IMPORTANT : Les panneaux de poids superieur au poids
recommande risquent d'endommager le refrigerateur. Le
panneau de la porte du refrigerateur ne devrait pas exceder 28
Ibs. (12,7 kg). Le panneau de la porte du congelateur ne devrait
pas exceder 21 Ibs. (9,5 kg).
Vous pouvez creer des panneaux en vissant ou en collant des
panneaux de bois a un appui en contreplaque de 1/4po (6,35 mm)
ou en utilisant un panneau de 3/4po (19.05 mm) a bords usines.
15_/8''
,/_ _ (39,1 cm) --_I
23_14''
(60,3 cm)
193t_2''
_'_ (48,5 cm) -_"
67W_"
15_/8,, (172,5 cm)
(39,1 cm) --_-I
29W_"
(75,7 cm)
Z_Chanfrein de1/_pox %po (3,2x 3,2 mm) requis
sur installations avecpanneaux personnalis_s
ou installation avecelement d'appui deV_po.
Dimensions d'usinage pour les panneaux personnalis_s
de plus de 1/4po (6 mm) d'_paisseur
Usiner toute la Iongueur ou les zones selectionnees des
panneaux (c6te poignee) de 21Apo (63,5 mm).
Detail du c6te poignee
r131n.
polgnee
Detail de la garniture dessus,
dessous et sur le c6te
_[. (6 ram) max
W' _-
(12,7 ram)
rain.
11
