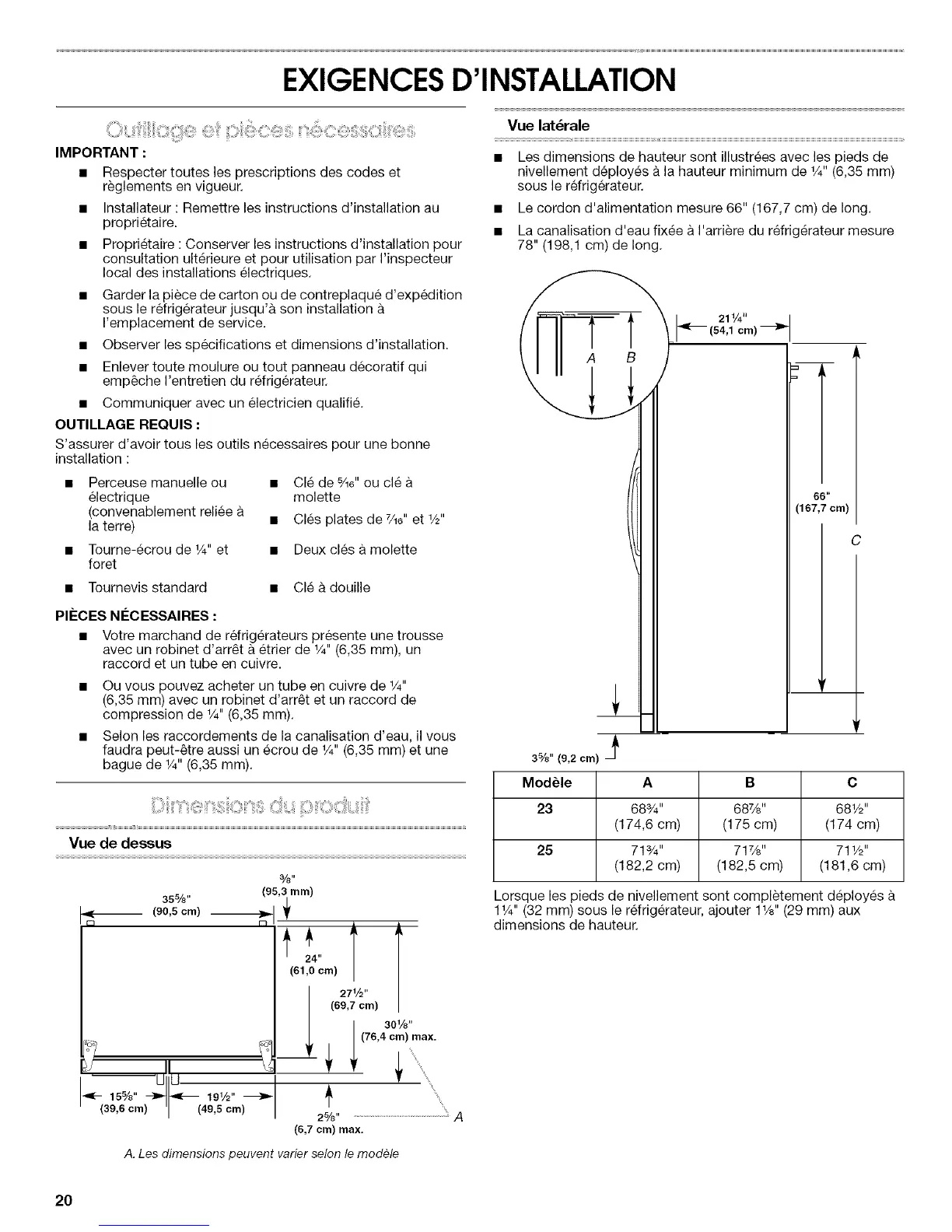

EXIGENCESD'INSTALLATION
Ciili,2iii!iii,_;%!i_iiiii_i:::i_,_ii_i?i_¸¸iii:;_',,_,_ii_iiii_,O_!ii_i!!i;;_i!_i_,C,_iii?_i!!;;;_i_!;;_i:i:iiiii_i_:,:ili?_i!!i;;
IMPORTANT :
• Respecter toutes les prescriptions des codes et
reglements en vigueur.
• Installateur : Remettre les instructions d'installation au
proprietaire.
• Proprietaire : Conserver les instructions d'installation pour
consultation ulterieure et pour utilisation par I'inspecteur
local des installations electriques.
• Garder la piece de carton ou de contreplaque d'expedition
sous le refrig6rateur jusqu'& son installation
I'emplacement de service.
• Observer les specifications et dimensions d'installation.
• Enlever toute moulure ou tout panneau decoratif qui
emp_che I'entretien du refrigerateur.
• Communiquer avec un electricien qualifi&
OUTILLAGE REQUIS :
S'assurer d'avoir tousles outils necessaires pour une bonne
installation :
• Perceuse manuelle ou • Cle de %6" ou cle
electrique molette
(convenablement reliee
la terre) • Cles plates de 7/16"et 1/2"
• Tourne-ecrou de 1/4"et • Deux cles a molette
foret
• Tournevis standard • Cle a douille
PII_CES NI_CESSAIRES :
• Votre marchand de refrigerateurs presente une trousse
avec un robinet d'arr6t a etrier de 1/4"(6,35 mm), un
raccord et un tube en cuivre.
• Ou vous pouvez acheter un tube en cuivre de 1/4"
(6,35 mm) avec un robinet d'arr_t et un raccord de
compression de 1/4"(6,35 mm).
• Selon les raccordements de la canalisation d'eau, il vous
faudra peut-_tre aussi un ecrou de 1/4"(6,35 mm) et une
bague de 1/4"(6,35 mm).
Vue de dessus
35%"
4-- (90,5 cm) __
rq
%,,
(95,3 ram)
(61 "cm)
271/_ ,,
(69,7 cm)
301/8"
(76,4 cm) max.
25/8 .................................................................A
(6,7 crn) max.
Vue lat_rale
• Les dimensions de hauteur sent illustrees avec les pieds de
nivellement deployes a la hauteur minimum de 1/4"(6,35 mm)
sous le refrigerateur.
• Le cordon d'alimentation mesure 66" (167,7 cm) de long.
• La canalisation d'eau fixee a I'arriere du refrigerateur mesure
78" (198,1 cm) de long.
211/4"
cm)
66"
(167,7 cm)
C
3%" (9,2 cm) _
ModUle A
23 68%"
(174,6 cm)
25 713/4''
(182,2 cm)
Lorsque les pieds de nivellement sont completement deployes &
11/4"(32 mm) sous le refrigerateur, ajouter 11/3"(29 mm) aux
dimensions de hauteur.
B C
68%" 681/2''
(175 cm) (174 cm)
71%" 711/2''
(182,5 cm) (181,6 cm)
A. Les dimensions peuvent varier se/on le modele
20
