(90,6 crn)
35/8 ''
(9,2 cm)
ModUle Hauteur A
23 647/8'' (164,8 cm)
25 673/4'' (172,1 cm)

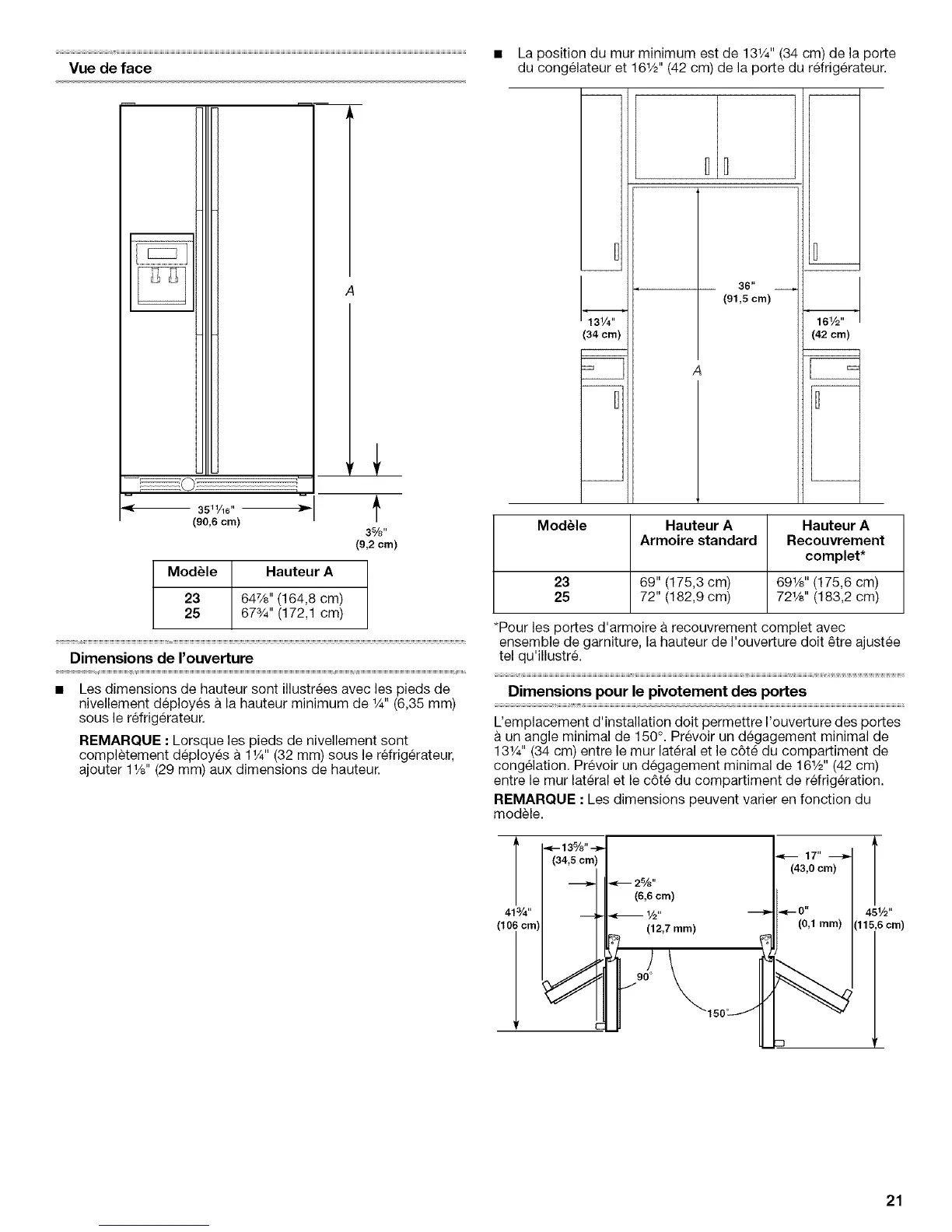

Dimensions de I'ouverture
• Les dimensions de hauteur sent illustrees avec les pieds de
nivellement deployes & la hauteur minimum de 1/4"(6,35 mm)
sous le refrigerateur.
REMARQUE : Lorsque les pieds de nivellement sont
completement deployes a 11/4"(32 mm) sous le rdrigerateur,
ajouter 11/8"(29 mm) aux dimensions de hauteur.
H
131/4 ''
(34 cm)
36" _
(91,5 cm)
A
161/2''
(42 cm)
Modele Hauteur A Hauteur A
Armoire standard Recouvrement
complet*
23 69" (175,3 cm) 691/s'' (175,6 cm)
25 72" (182,9 cm) 72%" (183,2 cm)
*Pour les portes d'armoire fl recouvrement complet avec
ensemble de garniture, la hauteur de I'ouverture dolt _tre ajustee
tel qu'illustr&
Dimensions pour le pivotement des portes
L'emplacement d'installation dolt permettre I'ouverture des portes
un angle minimal de 150°. Prevoir un degagement minimal de
131/4'' (34 cm) entre lemur lateral et le c6te du compartiment de
congelation. Prevoir un degagement minimal de 161/2'' (42 cm)
entre le mur lateral et le c6te du compartiment de rdrigeration.
REMARQUE : Les dimensions peuvent varier en fonction du
modele.
413/4 ''
(10] cm)
17" _ l
(43,0 cm)
(6,6 cm)
451/2"
(12,7mm) (0,1 ram) (115,6cm)
21
