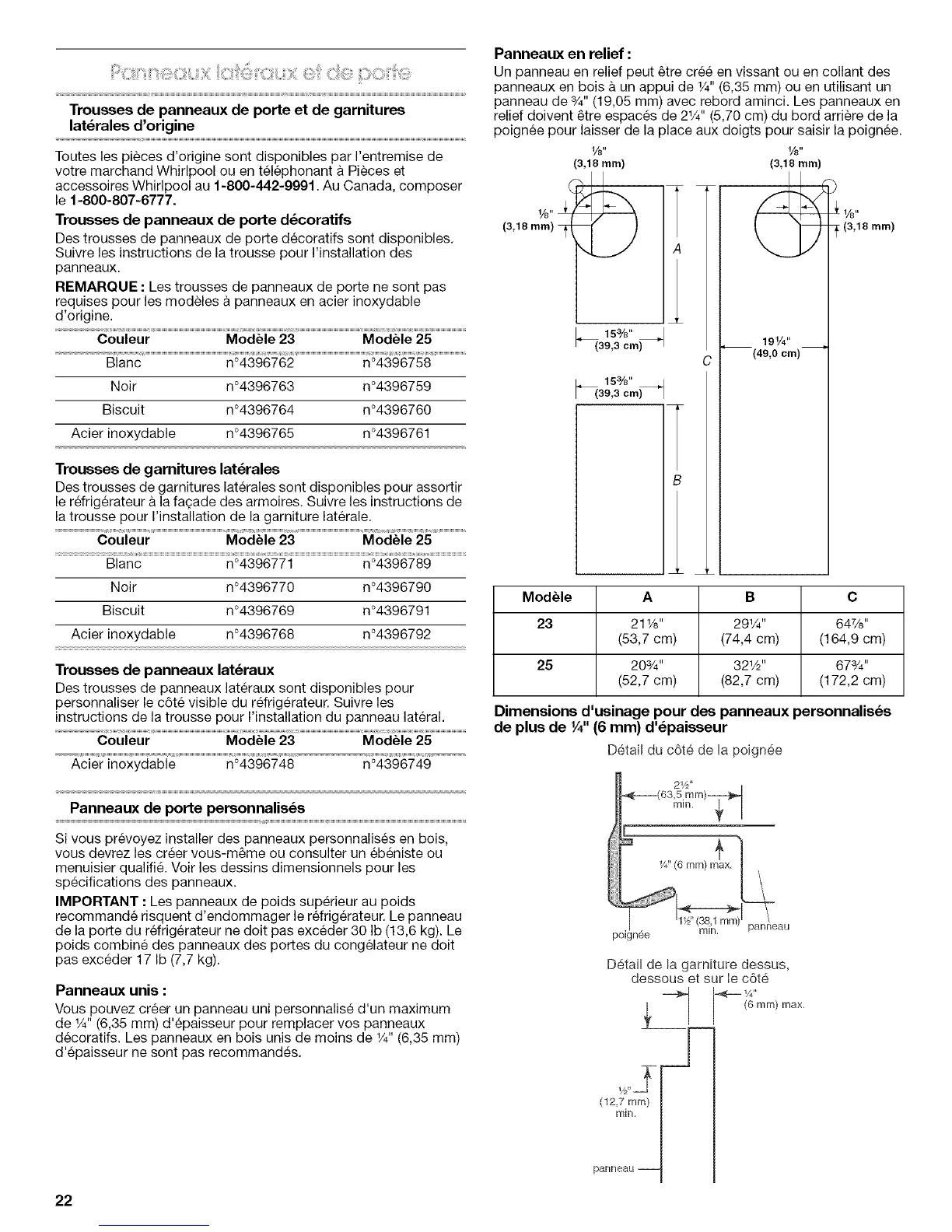

Troueses de panneaux de porte et de garnitures
lat_rales d'origine
Toutes les pieces d'origine sent disponibles par I'entremise de
votre marchand Whirlpool ou en telephonant a Pieces et
accessoires Whirlpool au 1-800-442-9991. Au Canada, composer
le 1-800-807-6777.
Trousses de panneaux de porte d_coratifs
Des trousses de panneaux de porte decoratifs sent disponibles.
Suivre les instructions de la trousse pour I'installation des
panneaux.
REMARQUE : Les trousses de panneaux de porte ne sont pas
requises pour les modeles a panneaux en acier inoxydable
d'origine.
Oouleur Modele 23 Modele 25
Blanc n°4396762 n°4396758
Noir n°4396763 n°4396759
Biscuit n°4396764 n°4396760
Acier inoxydable n°4396765 n°4396761
Troueses de garnitures lat_rales
Des trousses de garnitures lat@ales sont disponibles pour assortir
le refrig6rateur a la fagade des armoires. Suivre les instructions de
la trousse pour I'installation de la garniture laterale.
Oouleur Modele 23 Modele 25
Blanc n°4396771 n°4396789
Noir n°4396770 n°4396790
Biscuit n°4396769 n°4396791
Acier inoxydable n°4396768 n°4396792
Troueses de panneaux lat_raux
Des trousses de panneaux lat@aux sont disponibles pour
personnaliser le c6te visible du refrig@ateur. Suivre les
instructions de la trousse pour I'installation du panneau lateral.
Couleur Modele 23 Modele 25
Acier inoxydable n°4396748 n°4396749
Panneaux de porte pereonnalis_s
Si vous prevoyez installer des panneaux personnalises en bois,
vous devrez les creer vous-m_me ou consulter un ebeniste ou
menuisier qualifie. Voir les dessins dimensionnels pour les
specifications des panneaux.
IMPORTANT : Les panneaux de poids superieur au poids
recommande risquent d'endommager le refrig@ateur. Le panneau
de la porte du refrigerateur ne dolt pas exceder 30 Ib (13,6 kg). Le
poids combine des panneaux des portes du congelateur ne dolt
pas exceder 17 Ib (7,7 kg).
Panneaux unis :
Vous pouvez creer un panneau uni personnalise d'un maximum
de 1/4"(6,35 mm) d'epaisseur pour remplacer vos panneaux
decoratifs. Les panneaux en bois unis de moins de 1/4"(6,35 mm)
d'epaisseur ne sont pas recommandes.
Panneaux en relief :
Un panneau en relief peut _tre cree en vissant ou en collant des
panneaux en bois a un appui de 1/4"(6,35 mm) ou en utilisant un
panneau de %" (19,05 mm) avec rebord aminci. Les panneaux en
relief doivent _tre espaces de 21/4'' (5,70 cm) du bord arriere de la
poignee pour laisser de la place aux doigts pour saisir la poignee.
1/8"
1/8" 1/8"
(3,18 mrn) (3,18 mm)
(3,18 mm)
_/ 15%"
(39,3 crn)
153/8" _
(39,3 crn_
B
191/4''
(49,0 cm)
)
_.1/8,,
: (3,18 ram)
ModUle A B C
23 211/_,, 291/4'' 64%"
(53,7 cm) (74,4 cm) (164,9 cm)
25 20%" 321/2'' 67%"
(52,7 cm) (82,7 cm) (172,2 cm)
Dimensions d'usinage pour des panneaux personnalis_s
de plus de W' (6 mm) d'_paieseur
Detail du c6te de la poign_e
rain,
polgnee
D6ta/de la garniture dessus,
dessous et sur Ie c6t6
_. (6 turn) max,
%.]
(12,7 ram)
rain.
panneau --
22
