_ a_4£_ a _a m ed_da v _,_ d__ a_a:_ade:_as (_e }ta 5e_:_e J_ _ _ _° _
........ j ........© .........

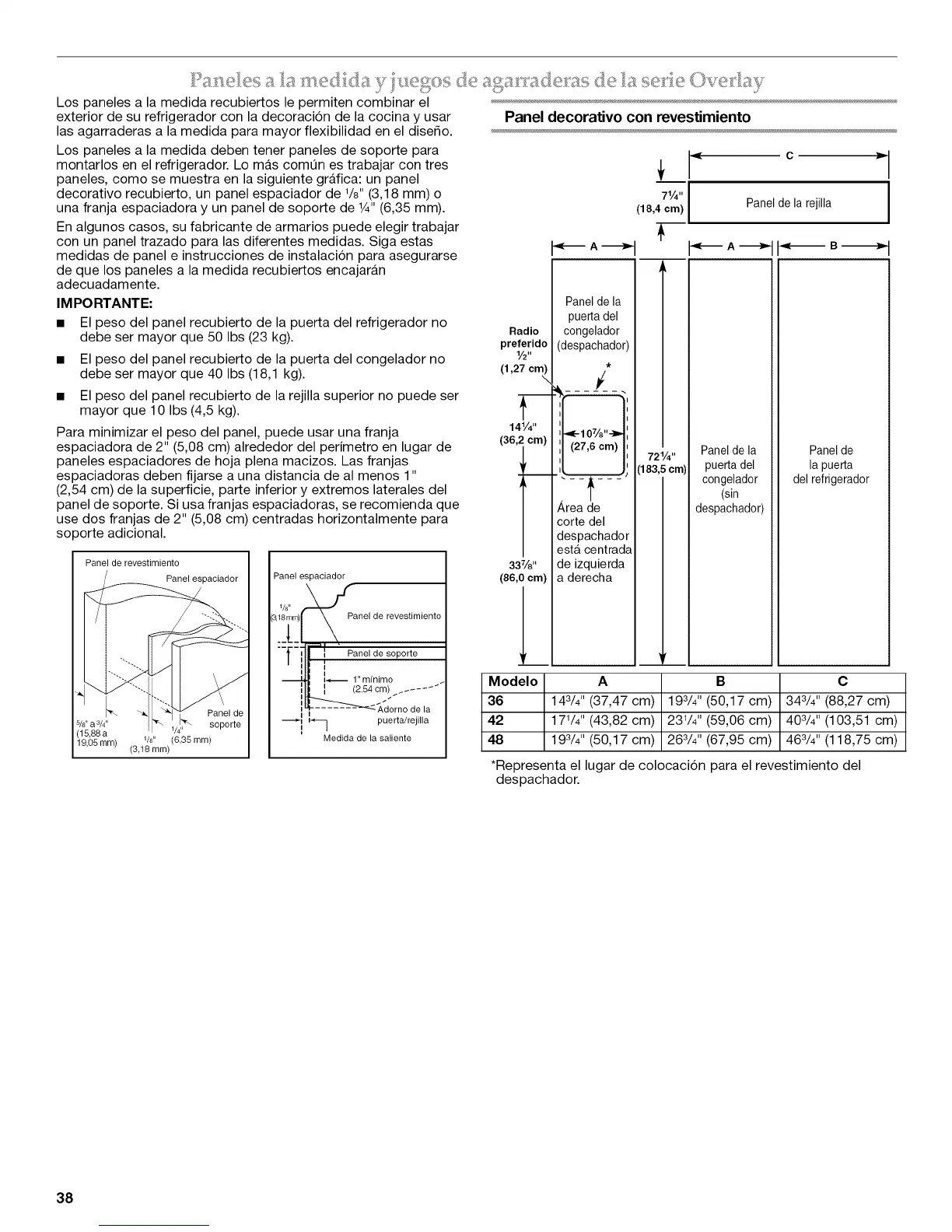

Los paneles a la medida recubiertos le permiten combinar el
exterior de su refrigerador con la decoracion de la cocina y usar
las agarraderas a la medida para mayor flexibilidad en el dise_o.
Los paneles a la medida deben tener paneles de soporte para
montarlos en el refrigerador. Lo mas comOn es trabajar con tres
paneles, como se muestra en la siguiente grAfica: un panel
decorativo recubierto, un panel espaciador de %" (3,18 mm) o
una franja espaciadora y un panel de soporte de W' (6,35 mm).
En algunos casos, su fabricante de armarios puede elegir trabajar
con un panel trazado para las diferentes medidas. Siga estas
medidas de panel e instrucciones de instalacion para asegurarse
de que los paneles a la medida recubiertos encajarAn
adecuadamente.
IMPO RTANT E:
• El peso del panel recubierto de la puerta del refrigerador no
debe ser mayor que 50 Ibs (23 kg).
• El peso del panel recubierto de la puerta del congelador no
debe ser mayor que 40 Ibs (18,1 kg).
• El peso del panel recubierto de la rejilla superior no puede ser
mayor que 10 Ibs (4,5 kg).
Para minimizar el peso del panel, puede usar una franja
espaciadora de 2" (5,08 cm) alrededor del perimetro en lugar de
paneles espaciadores de hoja plena macizos. Las franjas
espaciadoras deben fijarse a una distancia de al menos 1"
(2,54 cm) de la superficie, parte inferior y extremos laterales del
panel de soporte. Si usa franjas espaciadoras, se recomienda que
use dos franjas de 2" (5,08 cm) centradas horizontalmente para
soporte adicional.
Panel de revestJmJento
Panel espaciador
Panel de
s/s"a s/4" soporte
(15,88 a
19,05 ram) 1/s" (6,35 ram)
(3,18 ram)
Panel espaciador
8rlnm) anel de revestJmJento
l_ 1" minJmo
II I (2,54 cm)// ......
I __,_dorno de la
_ puerta/rejilla
Medida de la saliente
Panel decorativo con revestimiento
Radio
preferido
1/2,,
(1,27 cm)
\
r--
14V4"
(36,2 cm)
33%"
(86,0 cm)
L
Modelo
36
42
48
Pane'de'a17[
puertadel /1
congelador I/1
(despachador)I/ [
Area de I I 1
corte del I I 1
despachad°r I I 1
esta centradaI I 1
daed Uc a aI
c
(18,4cm) Panelde larejilla
Panel de la
puerta del
congelador
(sin
despachador)
Panel de
la puerta
del refrigerador
A B C
143/4'' (37,47 cm) 193/4'' (50,17 cm) 343/4'' (88,27 cm)
17V4" (43,82 cm) 23V4" (59,06 cm) 403/4'' (103,51 cm)
193/4'' (50,17 cm) 263/4'' (67,95 cm) 463/4'' (118,75 cm)
*Representa el lugar de colocacion para el revestimiento del
despachador.
