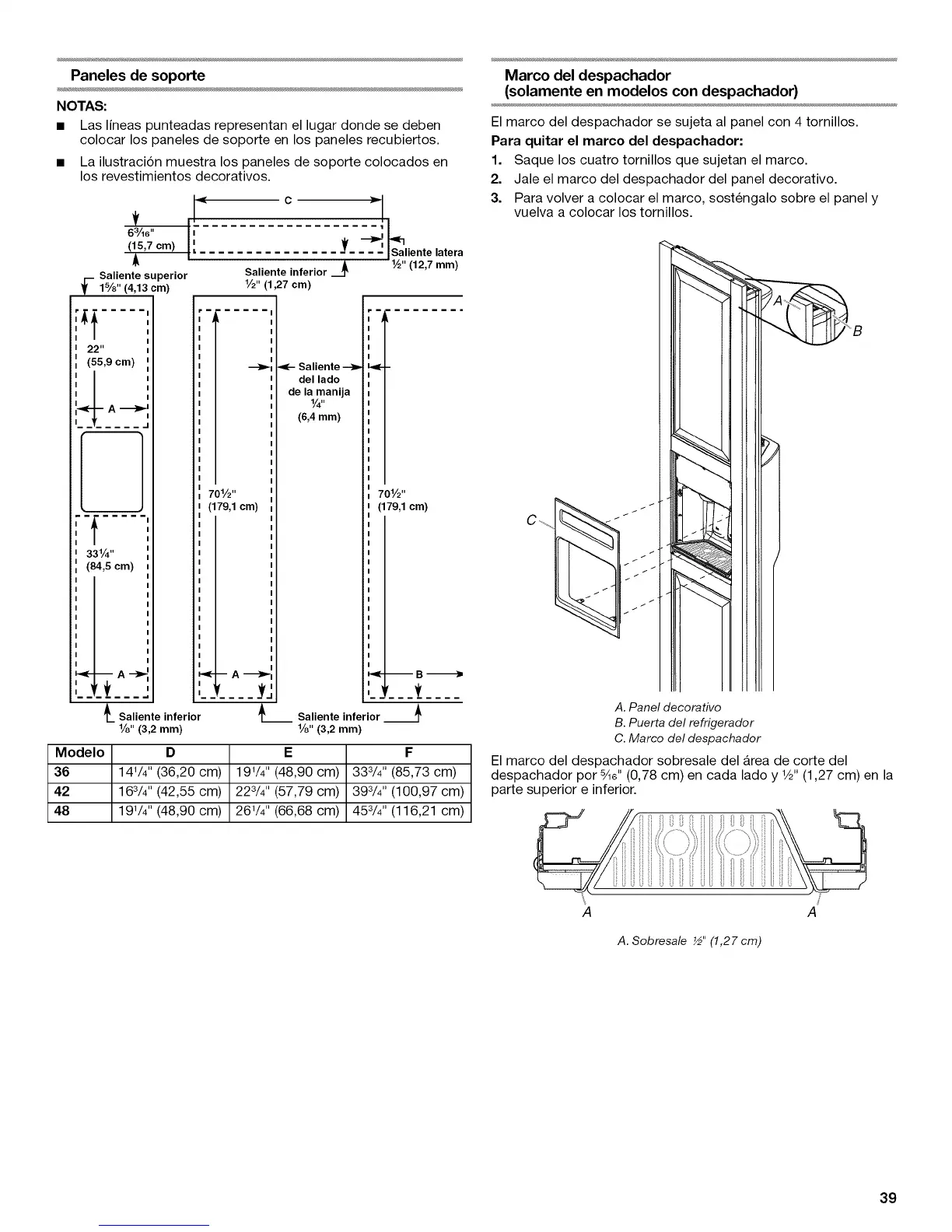

Paneles de soporte
NOTAS:
• Las lineas punteadas representan el lugar donde se deben
colocar los paneles de soporte en los paneles recubiertos.
• La ilustracion muestra los paneles de soporte colocados en
los revestimientos decorativos.
'_ C _'-'
63/_6"
]. i a
/_. _2t.; Imatmer)
Saliente inferior _
Saliente superior
-- 15/8,, 1/2" (1,27 cm)(4,13 cm)
.....
22"
(55,9 cm)
-f .....
33V4"
(84,5 cm)
....... I
I
I
I
I
I
701/2"
(179,1 cm)
-_- Saliente
del lado
de la manija
1/4,,
(6,4 mm)
701/2"
(179,1 cm)
' t. ,r _t ....
£ Saliente inferior {__ Saliente inferior J_"
1/8" (3,2 mm) 1/8" (3,2 mm)
Modelo D E F
36 141/4" (36,20 cm) 191/4" (48,90 cm) 333/4" (85,73 cm)
42 163/4'' (42,55 cm) 223/4'' (57,79 cm) 393/4'' (100,97 cm)
48 191/4'' (48,90 cm) 261/4'' (66,68 cm) 453/4'' (116,21 cm)
Marco del despachador
(solamente en modelos con despachador)
El marco del despachador se sujeta al panel con 4 tornillos.
Para quitar el marco del despachador:
1. Saque los cuatro tornillos que sujetan el marco.
2. Jale el marco del despachador del panel decorativo.
3. Para volver a colocar el marco, sostengalo sobre el panel y
vuelva a colocar los tornillos.
/
A. Panel decorativo
B. Puerta del refrigerador
C. Marco del despachador
El marco del despachador sobresale del Area de corte del
despachador por %e" (0,78 cm) en cada lado y 1/2"(1,27 cm) en la
parte superior e inferior.
\
A
ii)i i
//
A
A. Sobresale ½" (1,27 cm)
39
