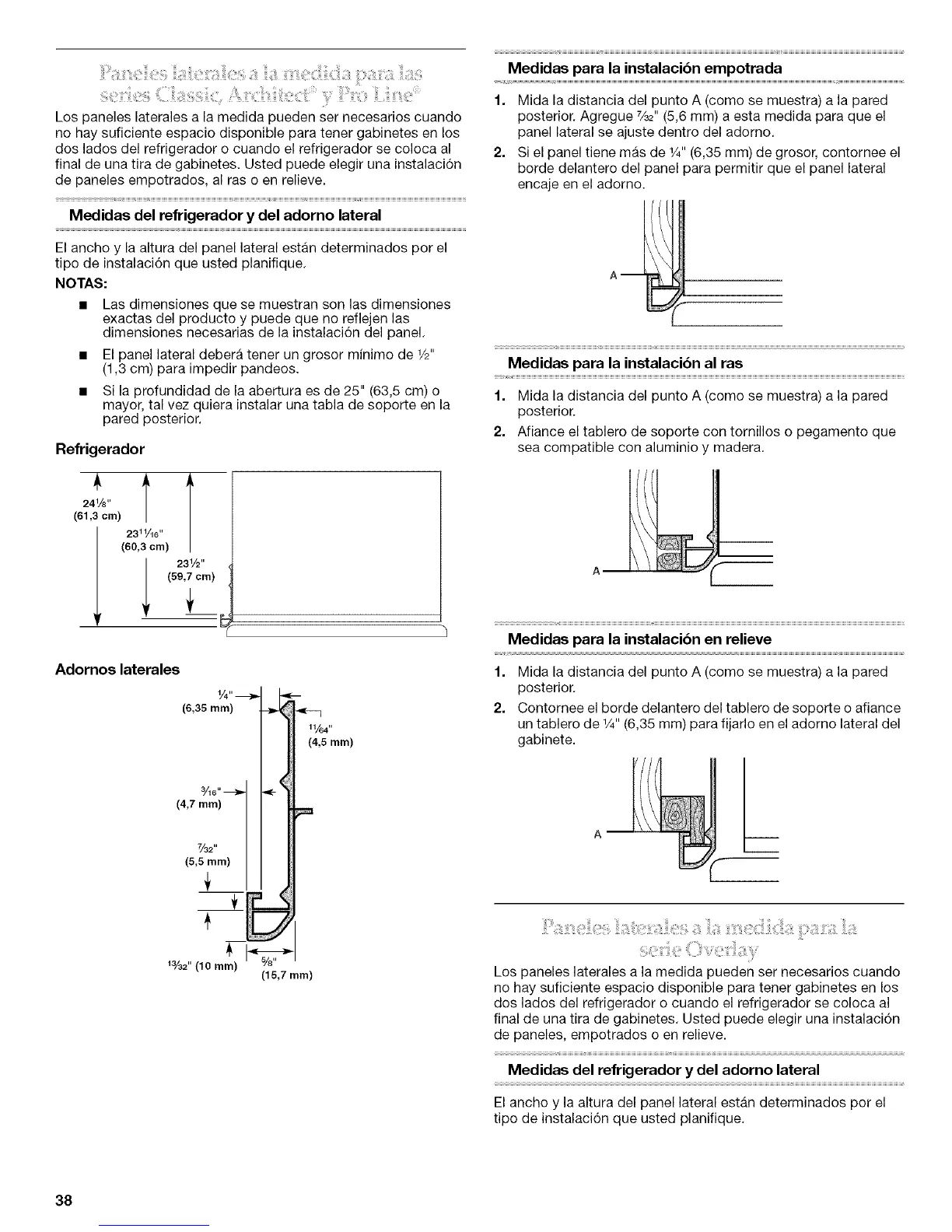

Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener gabinetes en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de gabinetes. Usted puede elegir una instalaci6n
de paneles empotrados, al ras o en relieve.
Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral estan determinados por el
tipo de instalaci6n que usted planifique.
NOTAS:
• Las dimensiones que se muestran son las dimensiones
exactas del producto y puede que no reflejen las
dimensiones necesarias de la instalaci6n del panel.
• El panel lateral debera tener un grosor minimo de 1/2"
(1,3 cm) para impedir pandeos.
• Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador
't
241/8"
(61,3 cm)
j 23,,,10,,
(60,3 cm)
231/2..
(59,7 cm)
Adornos laterales
1/41'
(6,35 ram)
3/16" _1
(4,7 ram)
Y3_" I
(5,5 mm)
(15,7 ram)
Medidas para la instalacibn empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue %_" (5,6 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene mas de _/4"(6,35 mm) de grosor, contornee el
borde delantero del panel para permitir que el panel lateral
encaje en el adomo.
Medidas para la instalacibn al ras
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Afiance el tablero de soporte con tornillos o pegamento que
sea compatible con aluminio y madera.
f--
A
Medidas para la instalacibn en relieve
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Contornee el borde delantero del tablero de soporte o afiance
un tablero de _/4"(6,35 mm) para fijarlo en el adorno lateral del
gabinete.
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener gabinetes en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de gabinetes. Usted puede elegir una instalaci6n
de paneles, empotrados o en relieve.
Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral estan determinados por el
tipo de instalaci6n que usted planifique.
38
