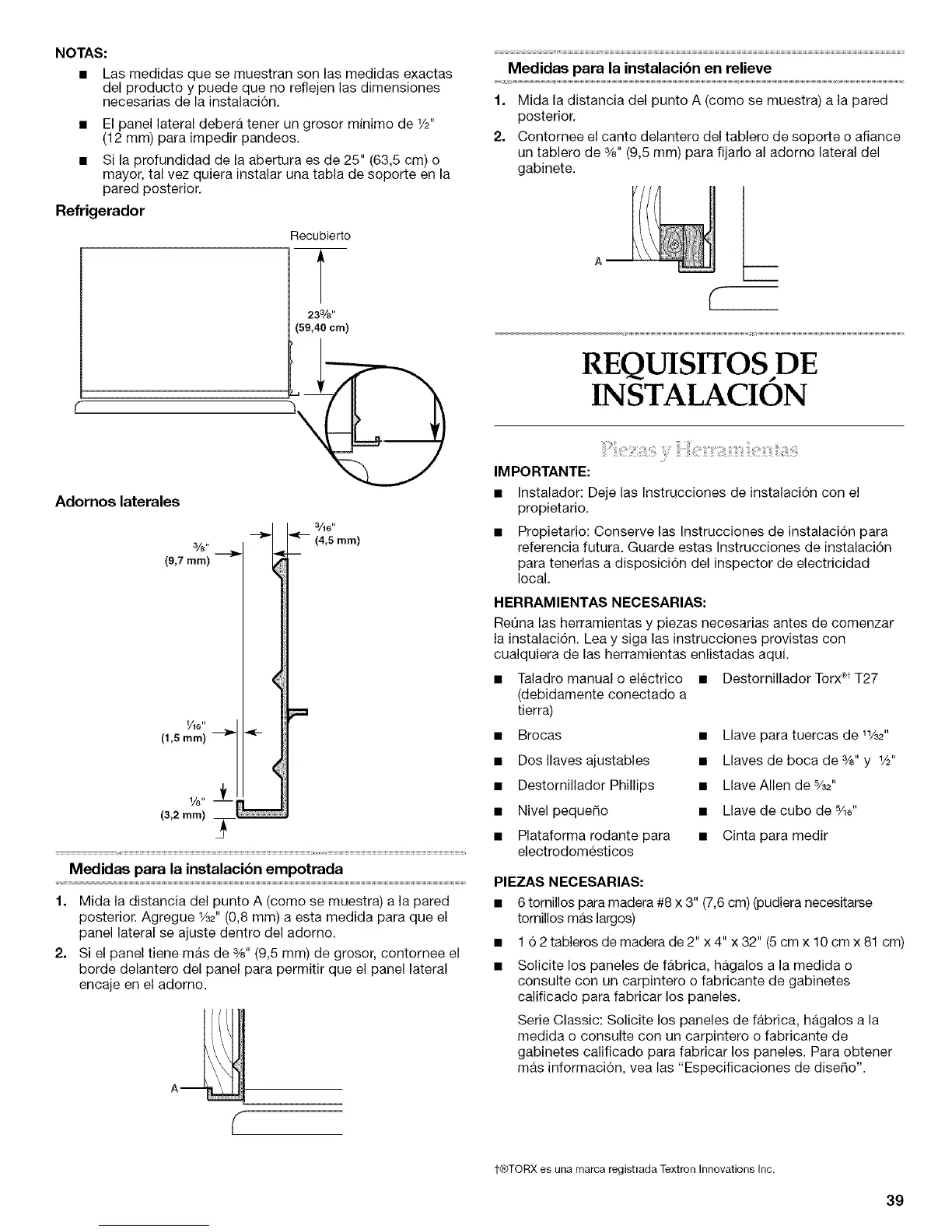

NOTAS:
• Las medidas que se muestran son las medidas exactas
del producto y puede que no reflejen las dimensiones
necesarias de la instalaci6n.
• El panel lateral debera tener un grosor minimo de 1/2"
(12 mm) para impedir pandeos.
• Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador
Recubierto
Adornos laterales
3/8"
(9,7 mm)
1/16"
(1,5 ram)
3/16"
_ (4,5 mm)
Medidas para la instalacibn empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue 1/32"(0,8 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene mas de %" (9,5 mm) de grosor, contornee el
borde delantero del panel para permitir que el panel lateral
encaje en el adorno.
F
Medidas para la instalacibn en relieve
1. Mida la distancia del punto A (come se muestra) a la pared
posterior.
2. Contornee el canto delantero del tablero de soporte o afiance
un tablero de %" (9,5 mm) para fijarlo al adorno lateral del
gabinete.
REQUISITOSDE
INSTALACION
IMPORTANTE:
Instalador: Deje las Instrucciones de instalaci6n con el
propietario.
• Propietario: Conserve las Instrucciones de instalaci6n para
referencia futura. Guarde estas Instrucciones de instalaci6n
para tenerlas a disposici6n del inspector de electricidad
local.
HERRAMIENTAS NECESARIAS:
Re0na las herramientas y piezas necesarias antes de comenzar
la instalaci6n. Lea y siga las instrucciones provistas con
cualquiera de las herramientas enlistadas aqui.
• Taladro manual o electrico
(debidamente conectado a
tierra)
• Brocas
• Dos Ilaves ajustables
• Destornillador Phillips
• Nivel peque_o
• Plataforma rodante para
electrodomesticos
• Destornillador Torx_ T27
• Llave para tuercas de 11/32"
• Llaves de boca de %" y 1/2"
• LlaveAllen de %2"
• Llave de cube de 5A_"
• Cinta para medir
PIEZAS NECESARIAS:
• 6 tornillos para madera #8 x 3" (7,6 cm) (pudiera necesitarse
tornillos mas largos)
• 1 62tablerosdemaderade2" x4" x32" (5cmx10cmx81 cm)
• Solicite los paneles de fabrica, hagalos a la medida o
consulte con un carpintero o fabricante de gabinetes
calificado para fabricar los paneles.
Serie Classic: Solicite los paneles de fabrica, hagalos a la
medida o consulte con un carpintero o fabricante de
gabinetes calificado para fabricar los paneles. Para obtener
mas informaci6n, vea las "Especificaciones de disedo".
1-C¢TORXes una marca re( istrada Textron Innovations Inc.
39
