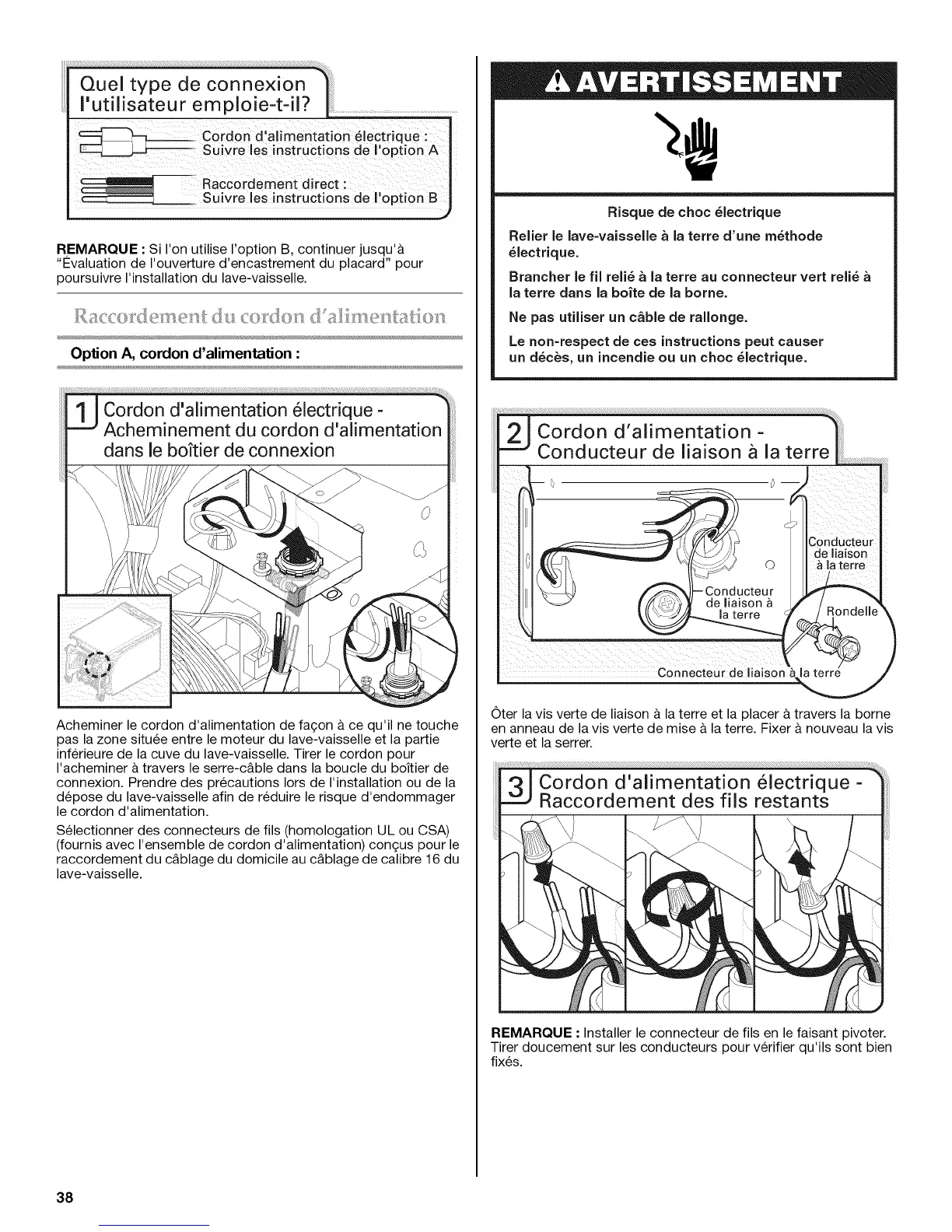

I utilisateur emploie-t-il? .............................................................
Cordon d,alimentation _lectrique: I
su!vre les !ns![ucti0ns de ! Op!!on A
_ RacCoidement d!rect
suivre les inStrUCtions de I 0pt!0n Bj
REMARQUE : Si I'on utilise I'option B, continuer jusqu'&
"12valuation de I'ouverture d'encastrement du placard" pour
poursuivre I'installation du lave-vaisselle.
Option A, cordon d'alimentation :
Acheminer le cordon d'alimentation de fa(;on & ce qu'il ne touche
pas la zone situee entre le moteur du lave-vaisselle et la partie
inferieure de la cuve du lave-vaisselle. Tirer le cordon pour
I'acheminer & travers le serre-c&ble dans la boucle du boitier de
connexion. Prendre des precautions Iors de I'installation ou de la
depose du lave-vaisselle afin de reduire le risque d'endommager
le cordon d'alimentation.
Selectionner des connecteurs de ills (homologation UL ou CSA)
(fournis avec I'ensemble de cordon d'alimentation) congus pour le
raccordement du c&blage du domicile au c&blage de calibre 16 du
lave-vaisselle.
Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
61ectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre darts la boite de la borne.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
r tation_
Conducteur de liaison a la terr
C e aUCto ,
I
0ter la vis verte de liaison & la terre et la placer & travers la borne
en anneau de la vis verte de mise & la terre. Fixer & nouveau la vis
verte et la serrer.
REMARQUE : Installer le connecteur de ills en le faisant pivoter.
Tirer doucement sur les conducteurs pour verifier qu'ils sont bien
fixes.
38
