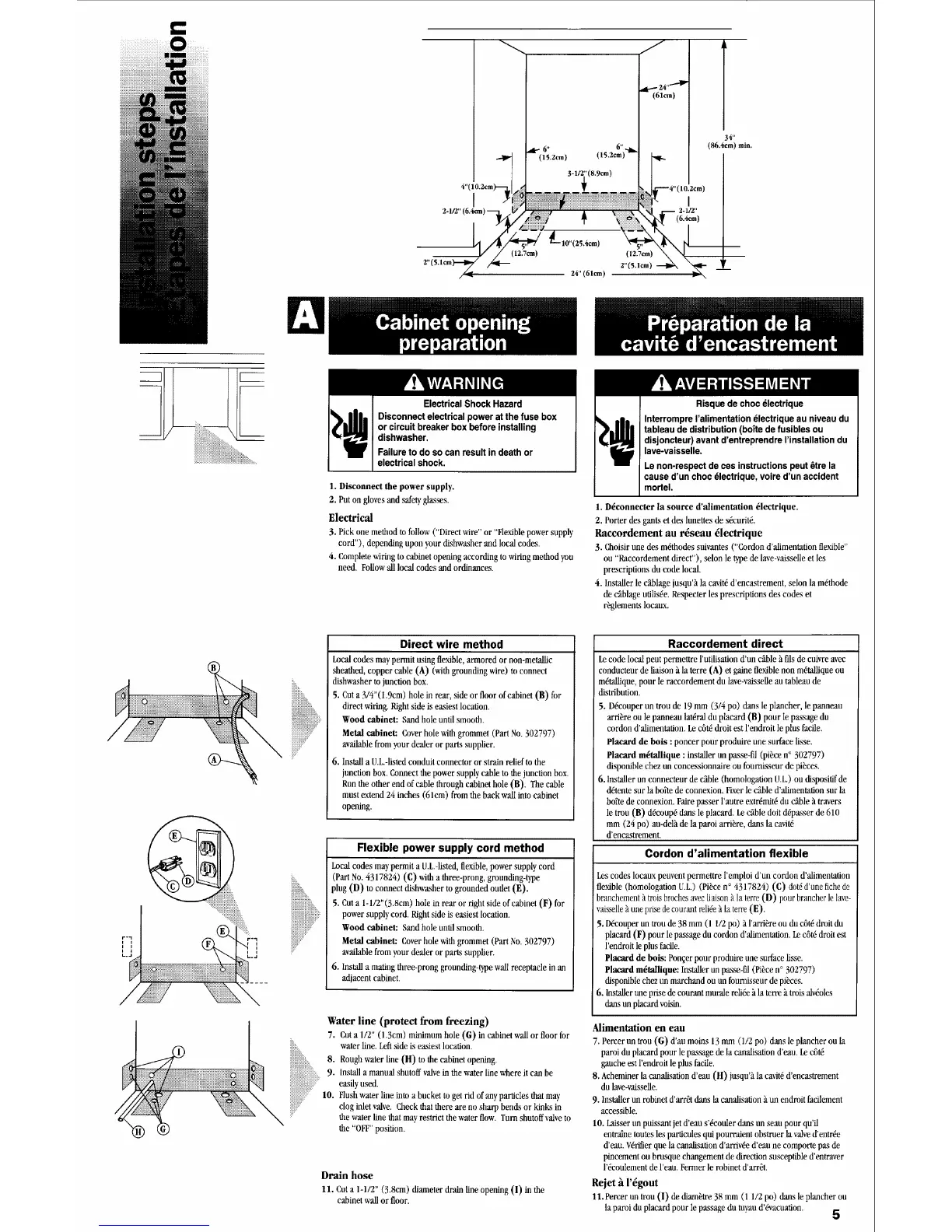

6" 6"_
(15.2cm) (tS.2¢m)
3-1/_(8.9cm)
(12.7cm)
24"(61cm)
I
2-1/2"
(6Acre)
(12.7Oll)
2"(5.1cm)
ElectricalShockHazard
Disconnectelectricalpowerat thefuse box
or circuitbreaker boxbefore installing
dishwasher.
Failureto do so can resultin death or
electricalshock.
1. Disconnect the power supply.
2. Put on gloves and sal'etyglasses.
Electrical
3. Pick one method to fullow ("Direct wire"or "Flexible power supply
cord"), depending upon your dishwasher aud local codes.
4. Complete wiring to cabinet opening according to wiring method you
need. Followall local codes and ordinances.
Risquede choc dlectrique
InterrompreI'alimentationdlectrique au niveaudu
tableaude distribution(boRede fusiblesou
disjoncteur)avant d'entreprendrerinstallation du
lave-vaisselle.
Le non-respect de ces instructions peut 8tre la
cause d'un choc 61ectrique, voire d'un accident
mortel.
1. D_connecter la source d'alimentation _lectrique.
2. Porter des gants et des luoettes de sdcuritd.
Raccordement au r_seau _lectrique
3. Choisir une des m6thodes suivantes ("Cordon d'alimentation flexible"
ou "Raccordement direct"), selon le type de lave-vaissefle et les
prescriptions du code local.
4. Installer le c_blage jusqu'_ la cavitd d'encastrement, selon la m_thode
de cfiblage utliisde. Respecter les prescriptions des codes et
r_glements locanx.
iiiiiiiiiii{iiiiiii
iiiiiiiiiiiiiii?
iiiiiiiiiiii_iiiii_:
i!iiY
iiiL
Direct wire method
Local codes may permit using flexible, armored or non-metallic
sheathed, copper cable (A) (with grounding wire) to connect
dishwasher to junction box.
5. Cut a 3/4"(1.9cm) hole in rear, side or floor of cabinet (B) for
direct wiring. Right side is easiest location.
Wood cabinet: Sand hole until smooth.
Metal cabinet: Cover hole with grommet (Part No. 302797)
available from your dealer or parts supplier.
Install a U.L-listed conduit connector or strain relief to the
junction box. Connect the power supply cable tn the junction box.
Run the other end of cable through cabinet hole (B), The cable
must extend 24 inches (61cm) from the back wall into cabinet
opening.
Flexible power supply cord method
Local codes may'permit a U.L.-listed, flexible, power supply cord
(Part No.4317824) (C) with a three-prong, grounding-type
plug (D) to connect dishwasher to grounded outlet (E).
5. Cut a 1-1/2"(3.8cm) hole in rear or right side of cabinet (F) for
power supply cord. Right side is easiest location.
Wood cabinet: Sand hole until smooth.
Metal cabinet: Cover hole with grommet (Part No. 302797)
available from your dealer or parts supplier.
6. Installa mating three-prong grounding-type wall receptacle in an
adjacent cabinet.
Water line (protect from freezing)
7. Cut a 1/2" (1.3cm) minimum hole (G) in cabinet wall or floor for
water line. Leftside is easiest location.
8. Rough water line (H) to the cabinet opening.
9. lnstall a manualshutoff valvein the water line where it can be
easily used.
10. Flush water line into a bucket to get rid ofany particles thatmay
clog inlet valve. Check that there are no sharp bends or kinks in
the water line thatmay restrict the water flow. Turn shutoffvalve to
the "OFF" position.
Drain hose
11. Cut a 1-1/2" (3.8cm) diameter drain line opening (1) in the
cabinet wall or floor.
Raccordement direct
Le code local peut permettre l'utilisation d'nn c_ble _ ills de cuivre avec
conducteur de liaison b.la terre (A) et gaine flexible non m_tallique ou
mdtallique, pour le raccordement du lave-vaisselle au tableau de
distribution.
5. D_couper un trou de 19 mm (3/4 po) ,dansle plancher, le panneao
arri_re ou le panneau lateral du placard (B) pour Ie passage du
cordon d'alimentation. Lec6tt! droit est l'endroit le plus facile.
Placard de bois : poncer pour produire une surface lisse.
Placard m_tallique : installer t,n passe-ill (piece n° 302797)
disponible chez un concessionnaire ou fournisseur de pieces.
6. installer un connecteor de c_ble (homologation U.L.) ou dispositif de
ddtente sur la boite de cmmexion. Fixer le ckble d'alimentation sur la
bo2tede connexion. Faire passer l'autre extr_mitd du cfthle Atravers
le trou (B) ddcoupd dans le placard, l/e c_.ble dolt ddpasser de 610
mm (24 po) au-del'a de la paroi arriEre, dais la cavitd
d'encastrement.
Cordon d'alimentation flexible
Lescodes locauxpeuventpermettrel'emploi d'un cordou d'alimentation
flexible(homologationU.L) (ei&e n o4317824) (C) dotdd'une fichede
branchement"atroisbrochesavecliaison'ala terre(D) pour braneherlelave-
vaisselle_tuneprisedecourantrelide_ laterre(E).
5. DOcouperuntmu de 38mm (1 1/2po) _.l'arrib,re ou du catddroitdu
placard (F) pour lepassagedu cordond'alimentation.Lec6tddroitest
l'endroitle plusfacile.
Placardde bois: Pongerpour produireunesurfacelisse.
Placard m_lallique: Installerun passe-ill (Piecen° 302797)
disponiblechezun marchandou tu_fomnisseurde pi_ces.
6. Installerune prisedecourantmuralereli(.'e"ala terre"2troisalvdoles
dansun placardvoisin.
Alimentation en eau
7. Percer untrou(G) d'an moins 13nun (1/2 po) dans leplancherou la
paroi du placard pourle passagede la canalisationd'eau. Lecftd
gaucheest l'endroit le plusfacile.
8. Acheminerla canalisationd'eau (H) jusqu'_tla cavitOd'encastrement
du lave-vaisselle.
9. Installerun robinetd'arr_t dartsla canalisation'aunendroit facilement
accessible.
10. Laisserun puissantjetd'eau s'&ouler dans un seau pourqu'il
entrainetouteslesparticulesqtu pourraient obstruer lavalved'entr(_e
d'eau. VOrifierquela canalisationd'arriv_ed'ean ne comportepasde
pincementou brusque changementde directionsusceptibled'entraver
l'Ocoulementde l'ean. Fenner le robinetd'arr&
Rejet _t l'_gout
11. Percer tin trou (I) tie diam?etre38 mm (1 1/2 po) "dansle plancher ou
la patti du placard pour Ie passage du tuyaud'6vacuation.
5
