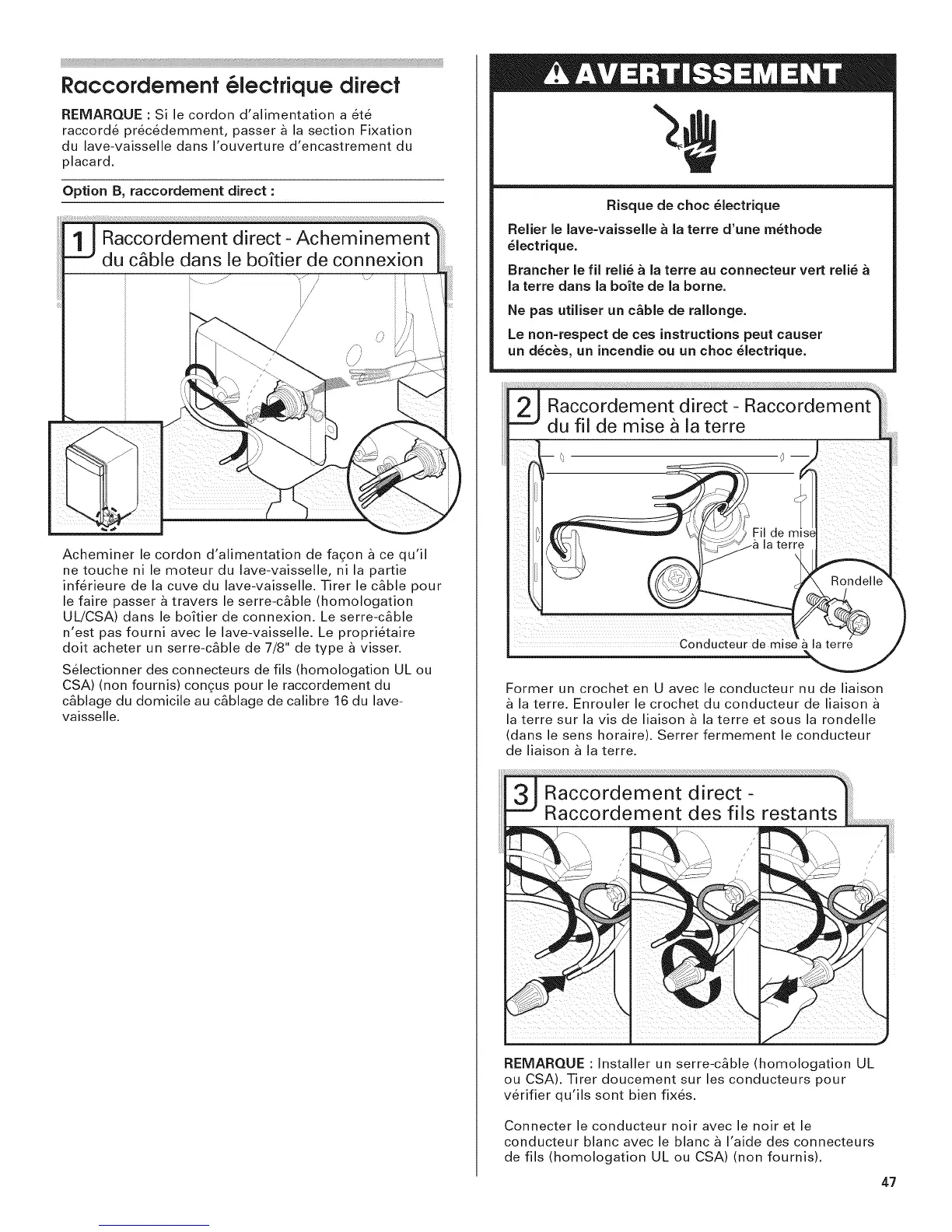

Raccordernent @lectriquedirect
REMARQUE : Si le cordon d'alimentation a ete
raccorde precedemment, passer a la section Fixation
du lave-vaisselle dans I'ouverture d'encastrement du
placard.
Option B, raccordement direct :
Acheminer le cordon d'alimentation de fa(2on _ ce qu'il
ne touche nile moteur du lave-vaisselle, ni la partie
inferieure de la cuve du lave-vaisselle. Tirer le c_ble pour
le faire passer a travers le serre-c_ble (homologation
UL/CSA) dans le boftier de connexion. Le serre-c_ble
n'est pas fourni avec le lave-vaisselle. Le proprietaire
dolt acheter un serre-c_ble de 7/8" de type a visser.
S61ectionner des connecteurs de fils (homologation UL ou
CSA) (non fournis) con(_us pour le raccordement du
c_blage du domicile au c_blage de calibre 16 du lave-
vaisselle.
Risque de choc 61ectrique
Relier le lave=vaisselle a la terre d'une m_thode
61ectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre clans la boite de la borne.
Ne pas utiliser un cable de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Raccordement direct - Raccordement
du fil de mise a la terre
Rondelle
a terre
Former un crochet en U avec le conducteur nu de liaison
a la terre. Enrouler le crochet du conducteur de liaison a
la terre sur la vis de liaison _ la terre et sous la rondelle
(dans le sens horaire). Serrer fermement le conducteur
de liaison _ la terre.
REMARQUE : Installer un serre-c_ble (homologation UL
ou CSA). Tirer doucement sur les conducteurs pour
verifier qu'ils sont bien fixes.
Connecter le conducteur noir avec le noir et le
conducteur blanc avec le blanc & I'aide des connecteurs
de fils (homologation UL ou CSA) (non fournis).
47
)
