INSTRUCTIONS D’INSTALLATION
Outillage et pièces
OUTILLAGE NÉCESSAIRE :
Rassembler les outils et pièces nécessaires avant de commencer
l'installation.
Lire et suivre les instructions fournies avec les outils indiqués ici.
PIÈCES NÉCESSAIRES :
Cadre décoratif personnalisé - Voir “Cadre décoratif - vue
arrière”.
Quincaillerie (facultatif)
PIÈCES FOURNIES :
Cadre décoratif personnalisé
Pour l'installation d'un cadre décoratif personnalisé, l'installateur
devra créer lui-même le cadre ou consulter un ébéniste ou
menuisier qualifié. Voir le dessin des dimensions pour les
spécifications du cadre.
IMPORTANT :
■ L'épaisseur du cadre décoratif doit être de ¾" (1,91 cm).
■ Le poids du cadre décoratif ne doit pas dépasser 10 lb
(4,54 kg).
■ Un cadre décoratif de poids supérieur à la limite
recommandée risque d’endommager l'appareil.

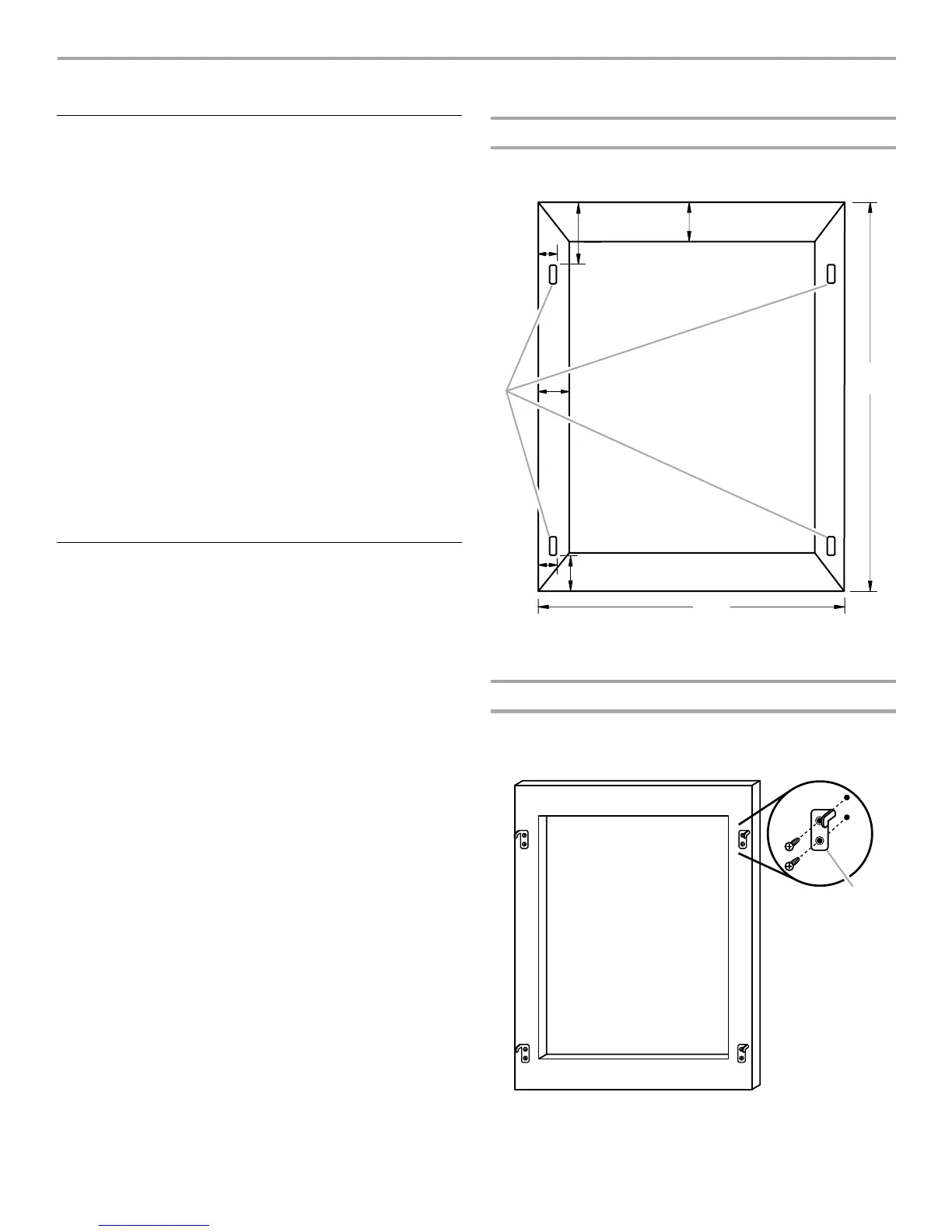

Cadre décoratif - vue arrière
Créer le cadre décoratif personnalisé en fonction des dimensions
indiquées.
Installation des crochets pour cadre décoratif
À l'aide d'un tournevis Phillips et de huit vis à tête plate, fixer les
crochets à l'arrière du cadre décoratif. Voir “Cadre décoratif - vue
arrière”, pour l'emplacement des crochets.
■ Perceuse manuelle ou
électrique
(convenablement reliée à
la terre)
■ Mèche à bois de ½", à
vrille d'amorçage
■ Tournevis Phillips
■ Ciseaux
■ Ruban adhésif de
masquage
■ Mètre ruban
■ Vaseline
■ Vis à tête plate (8)
■ Vis à tête ronde (8)
■ Plaques décoratives (2)
■ Crochets pour cadre
décoratif (4)
A. Emplacement des crochets
pour cadre décoratif
A. Crochets pour cadre décoratif (4)
1
³⁄₄
"
(4,45 cm)
3
³⁄₄
"
(9,53 cm)
1
⁵⁄₁₆
"
(3,33 cm)
1
⁵⁄₁₆
"
(3,33 cm)
4
¹³⁄₃₂
"
(11,2 cm)
2
¹⁄₂
"
(6,4 cm)
A
23
³⁄₄
"
(60,33 cm)
29
⁷⁄₈
"
(75,88 cm)
A
