Conversion du détendeur
1. Utiliser une clé pour enlever le chapeau de l'ouverture
d'accès; faire tourner le chapeau dans le sens antihoraire.
Ôter le ressort de retenue qui se trouve sous le chapeau -
pousser contre le côté plat du ressort de retenue. Examiner le
ressort de retenue pour identifier la position “NAT” ou “LP”.
Orienter correctement le ressort de retenue pour que la
mention “LP” soit au fond. Réinstaller le ressort de retenue
dans le chapeau. Réinstaller le chapeau sur le détendeur.
2. Tester le détendeur et la canalisation de gaz.
On doit tester le détendeur sous une pression supérieure d’au
moins 1" (2,5 cm) (colonne d'eau) à la pression de réglage.
Pour le fonctionnement et le contrôle du réglage du
détendeur, il faut que la pression d'admission au détendeur
corresponde aux indications ci-dessous :
Gaz propane :
Pression minimale de 11" (27,9 cm) (colonne d'eau)
Pression maximale de 14" (35,5 cm) (colonne d'eau)
Test de pressurisation de la canalisation de gaz
Pressurisation à une pression supérieure à ½ lb/po² (14" –
colonne d'eau)
Pour tout test de pressurisation du système à une pression
supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la table
de cuisson et son robinet d'arrêt des canalisations
d'alimentation en gaz à pressuriser.
Pressurisation à une pression de ½ lb/po² (14" – colonne
d'eau) ou moins
La table de cuisson devra être isolée des canalisations
d'alimentation en gaz par la fermeture du robinet d'arrêt
manuel individuel durant tout test de pressurisation des
canalisations d'alimentation en gaz à une pression égale ou
inférieure à ½ lb/po² (3,5 kPa).
Conversion des brûleurs de surface
1. Enlever les grilles de brûleur si elles sont installées.
Dans les schémas qui suivent, choisir le gicleur pour propane
approprié selon le modèle de l'appareil et l'emplacement du
brûleur à convertir. La taille du gicleur est indiquée sur le
gicleur tel qu'illustré ci-dessous. Ce numéro indique le
diamètre du gicleur ainsi que l'emplacement du brûleur
correct.
Modèles à 4 brûleurs
Tableau de sélection des gicleurs pour gaz propane
2. Ôter les chapeaux de brûleur.
3. À l'aide d'un tournevis Torx n° 20, retirer les deux vis et la
base du brûleur.
REMARQUE : Enlever une seule base de brûleur à la fois.
Réinstaller la base après la conversion du brûleur. Ne pas
démonter la totalité de la table de cuisson.

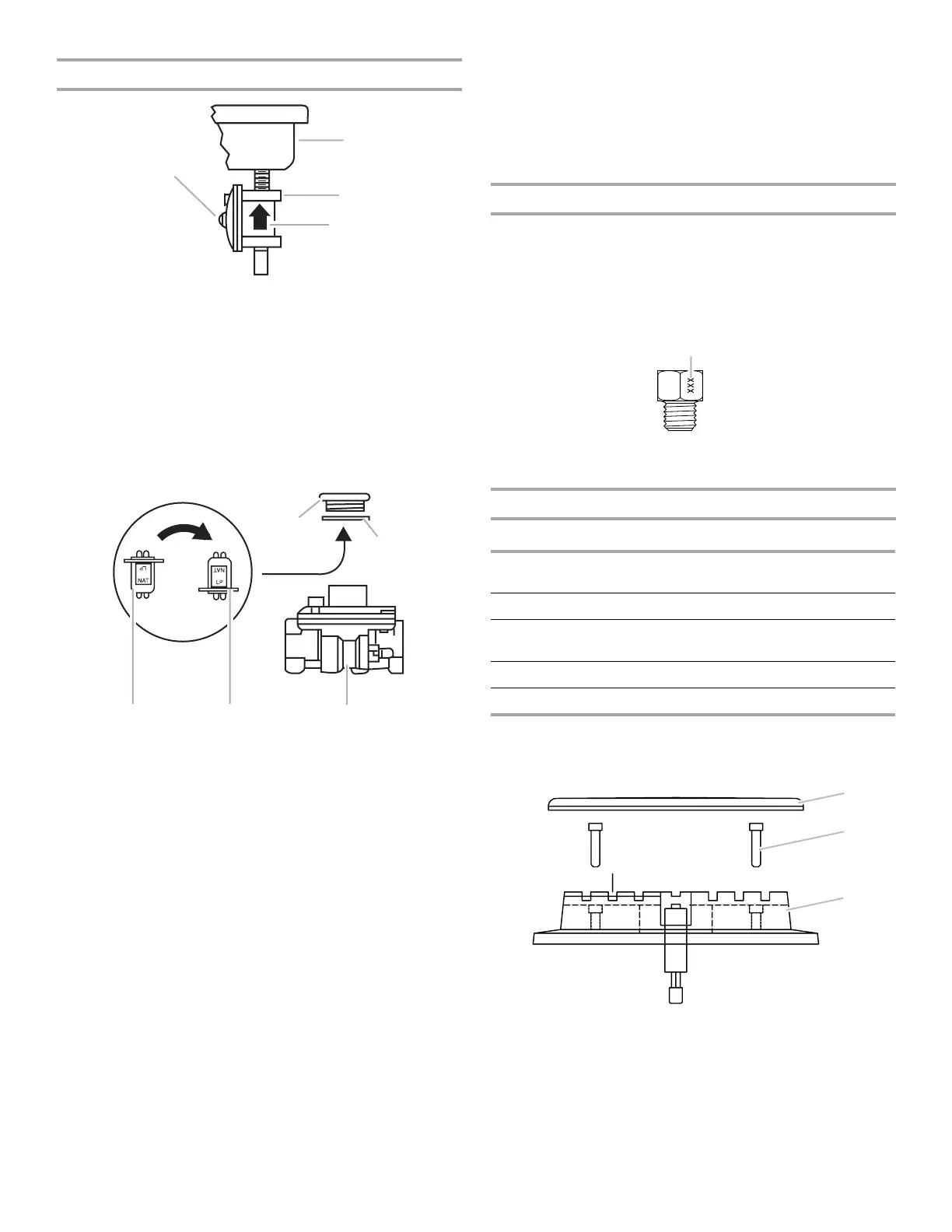

A. Chapeau de l'ouverture d'accès
B. Arrière de la table de cuisson
C. Détendeur
D. Débit de gaz
A. Chapeau de l'ouverture d'accès
B. Joint d'étanchéité
C. Détendeur
D. Position LP
E. Position NAT
A
C
D
A
B
CDE
A. Marquage pour
identification de la taille
Brûleur Puissance
thermique
Taille du
gicleur
Code de
couleur
Avant gauche 4 000 0,64 mm Bleu
Arrière
gauche
9 800 0,95 mm Vert
Avant droit 11 500 1,01 mm Rouge
Arrière droit 9 800 0,95 mm Vert
A. Chapeau de brûleur
B. Vis Torx
C. Base du brûleur
A
