17

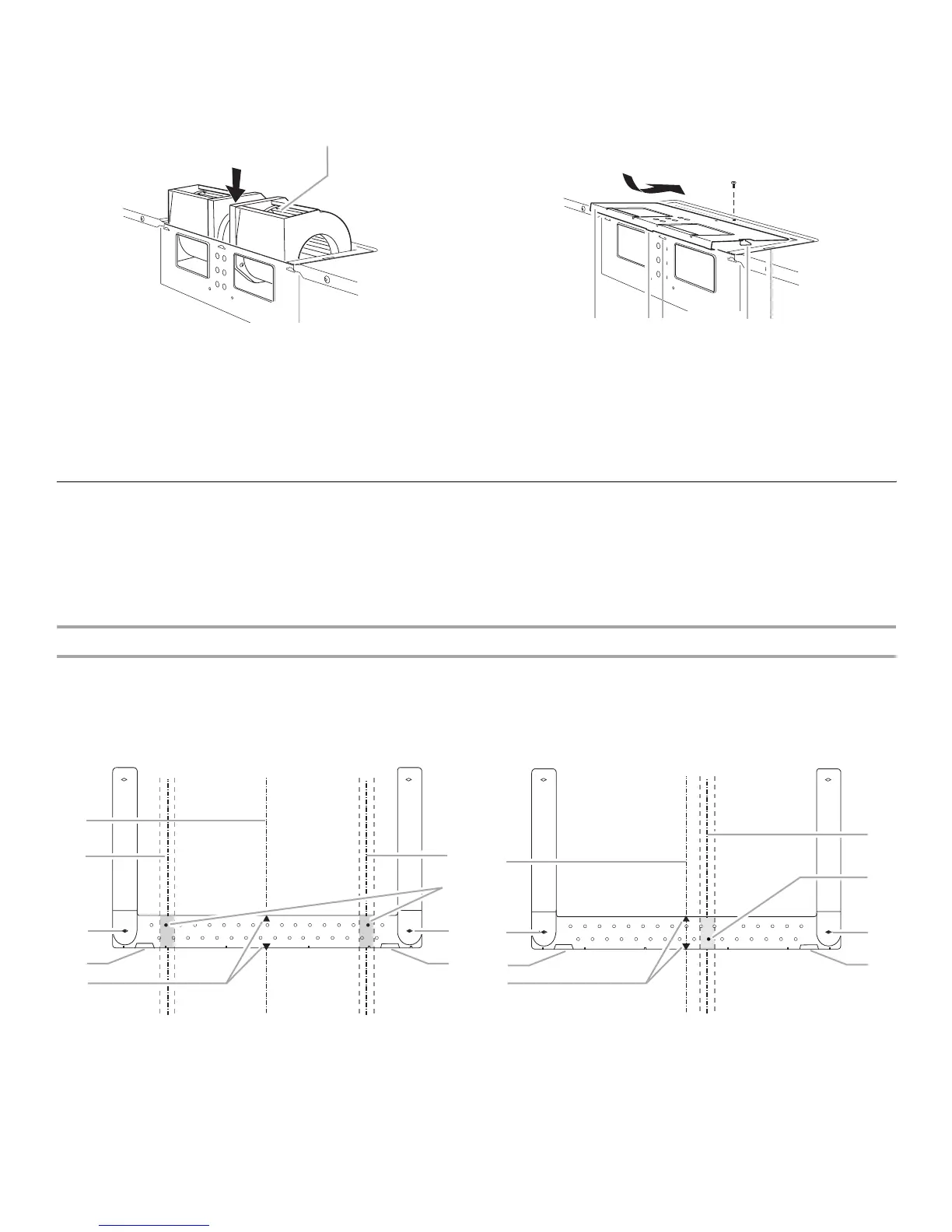

5. Faire pivoter le moteur du ventilateur pour que les orifices de
sortie soient orientés vers le haut du four à micro-ondes, et
que les côtés plats du moteur du ventilateur soient orientés
vers l'arrière du four à micro-ondes. Rabaisser le moteur du
ventilateur dans le four à micro-ondes.
A. Orifice de sortie
IMPORTANT : Si le moteur du ventilateur n'est pas positionné
avec les côtés plats orientés vers l'arrière du four à micro-ondes
(tel qu'illustré), le rendement sera médiocre.
6. Fixer à nouveau le moteur du ventilateur à l'arrière du four à
micro-ondes avec 2 vis ôtées à l'étape 3 de la section “Pour
une installation avec décharge murale seulement”. Bien serrer
les vis.
REMARQUE : Si le moteur du ventilateur n'est pas correctement
orienté, les 2 vis ôtées à l'étape 3 ne peuvent pas être réinstallées
dans le four à micro-ondes.
7. Fixer à nouveau la plaque de support du clapet. Veiller à ce
que les onglets en haut et en bas de la plaque de support du
clapet soient insérés complètement dans les fentes
respectives du four à micro-ondes.
8. Fixer la plaque de support du clapet avec la vis.
Identifier la position du/des poteaux du colombage mural
REMARQUE : S'il n'y a aucun poteau du colombage dans la zone
délimitée par l'ouverture dans le placard mural, ne pas installer le
four à micro-ondes.
Voir les illustrations à la section “Configurations possibles du
colombage mural”.
1. Utiliser un détecteur magnétique de clou/vis pour localiser
dans l'ouverture les rives des poteaux du colombage mural.
2. Marquer la position du centre de chaque poteau du
colombage, et tracer l'axe de chaque poteau à l'aide d'un fil à
plomb. Voir les illustrations à la section “Configurations
possibles du colombage mural”.
Configurations possibles du colombage mural
Les illustrations ci-dessous présentent des exemples de configurations préférentielles d'installation avec la plaque de montage.
A
A. Plaque de support du clapet
B. Onglets à l'arrière de la plaque de support du clapet
C. Fentes à l'arrière de l'extérieur du four à micro-ondes
D. Onglets de la plaque de support du clapet
E. Fentes en haut de l'extérieur du four à micro-ondes
A B C D E
Aucun poteau du colombage à la position des trous
des angles
Figure 1
Aucun poteau du colombage à la position des trous
des angles
Figure 2
REMARQUE : Si le poteau mural se trouve à moins de 6"
(15,2 cm) de l’axe central vertical (voir la section “Tracé sur le
mur arrière”), seule une installation sans décharge à l'extérieur
(recyclage) ou une installation avec décharge par le toit peut
être réalisée.
A
A
B
C
C
D
E
E
MOUNTING PLATE
MOUNTING PLATE
F
A
A
B
C
D
E
E
F
MOUNTING PLATE
MOUNTING PLATE
