Refrigerador
Adornos laterales

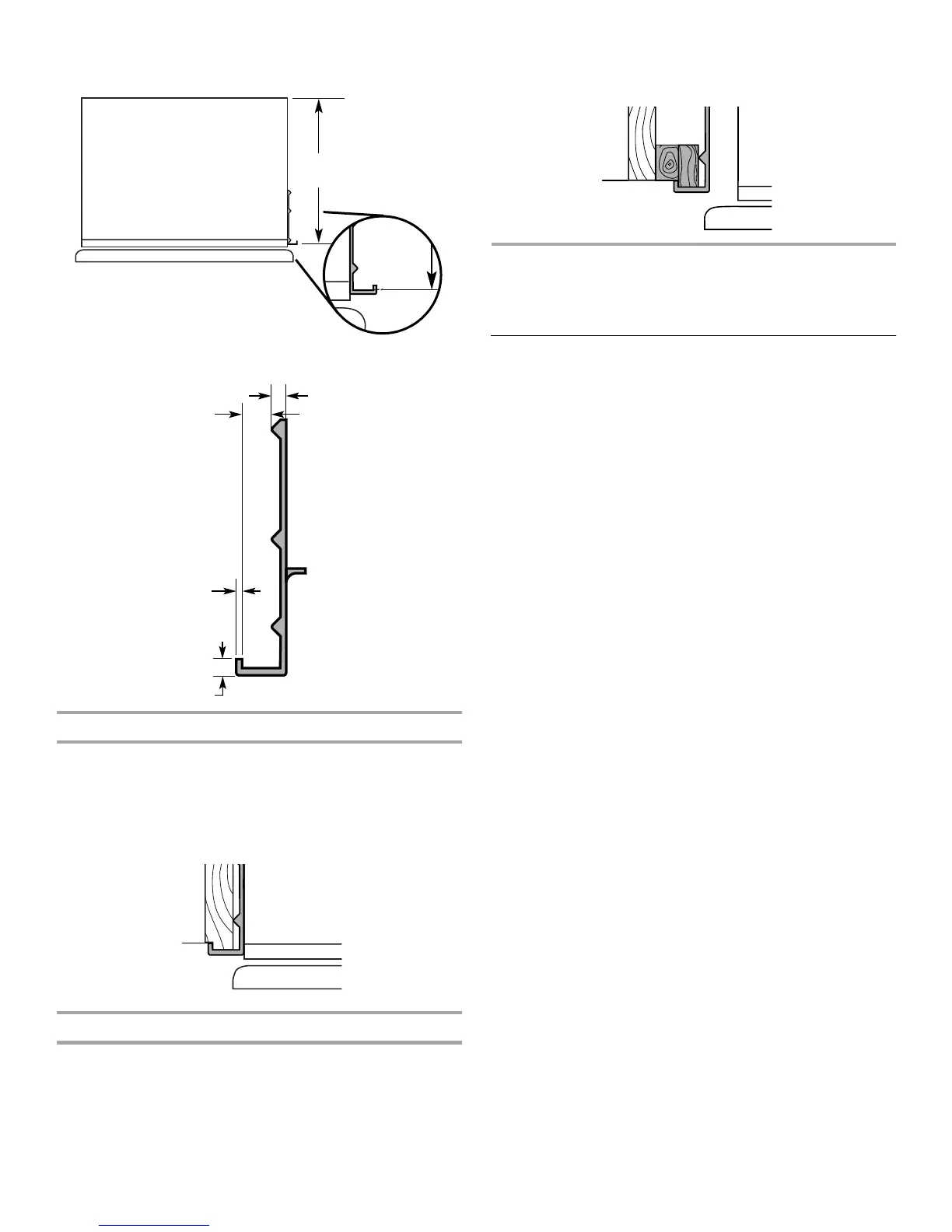

Medidas para la instalación empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue ¹⁄₃₂" (0,8 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene más de ³⁄₈" (9,5 mm) de grosor, contornee el
borde delantero del panel para permitir que el panel lateral
encaje en el adorno.
Medidas para la instalación en relieve
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Contornee el canto delantero del tablero de soporte o afiance
un tablero de ³⁄₈" (9,5 mm) para fijarlo al adorno lateral del
gabinete.
REQUISITOS DE
INSTALACIÓN
Piezas y Herramientas
IMPORTANTE:
■ Instalador: Deje las Instrucciones de instalación con el
propietario.
■ Propietario: Conserve las Instrucciones de instalación para
referencia futura. Guarde estas Instrucciones de instalación
para tenerlas a disposición del inspector de electricidad local.
HERRAMIENTAS NECESARIAS:
Asegúrese de que tiene las herramientas requeridas para una
instalación adecuada:
PIEZAS NECESARIAS:
■ 6 tornillos para madera #8 x 3" (7,6 cm) (pudiera necesitarse
tornillos más largos)
■ 1 ó 2 tableros de madera de 2" x 4" x 32"
(5 cm x 10 cm x 81 cm)
■ Solicite los paneles de fábrica, hágalos a la medida o
consulte con un carpintero o fabricante de gabinetes
calificado para fabricar los paneles.
Serie Classic: Solicite los paneles de fábrica, hágalos a la
medida o consulte con un carpintero o fabricante de
gabinetes calificado para fabricar los paneles. Para obtener
más información, vea las “Especificaciones de diseño”.
Serie Overlay: Haga los paneles de fábrica o consulte con un
carpintero o fabricante de gabinetes calificado para
fabricarlos. Para obtener más información, vea las
“Especificaciones de diseño”.
Las series Pro Line™, Completa y Architect
®
Series se envían
completas.
■ Si está conectando la línea de agua directamente a una
tubería de cobre y no a una válvula de cierre, necesitará una
férula, una unión y un accesorio de compresión de ¼"
(6,35 mm).
23
3
/
8
"
(59,40 cm)
Recubierto
3
/
16"
(4,5 mm)
3
/
8"
(9,7 mm)
1
/
16"
(1,5 mm)
1
/
8"
(3,2 mm)
A
■ Taladro manual o eléctrico
(debidamente conectado a
tierra)
■ Destornillador Torx T27 de
cabeza plana
■ Brocas ■ Llave para tuercas de ¹¹⁄₃₂"
■ Dos llaves ajustables ■ Llaves de boca de ³⁄₈" y ¹⁄₂"
■ Destornillador Phillips ■ Llave Allen de ⁵⁄₃₂"
■ Plataforma rodante para
electrodomésticos
■ Llave de cubo de ⁵⁄₁₆"
■ Nivel pequeño ■ Cinta para medir
A
