60
Réfrigérateur

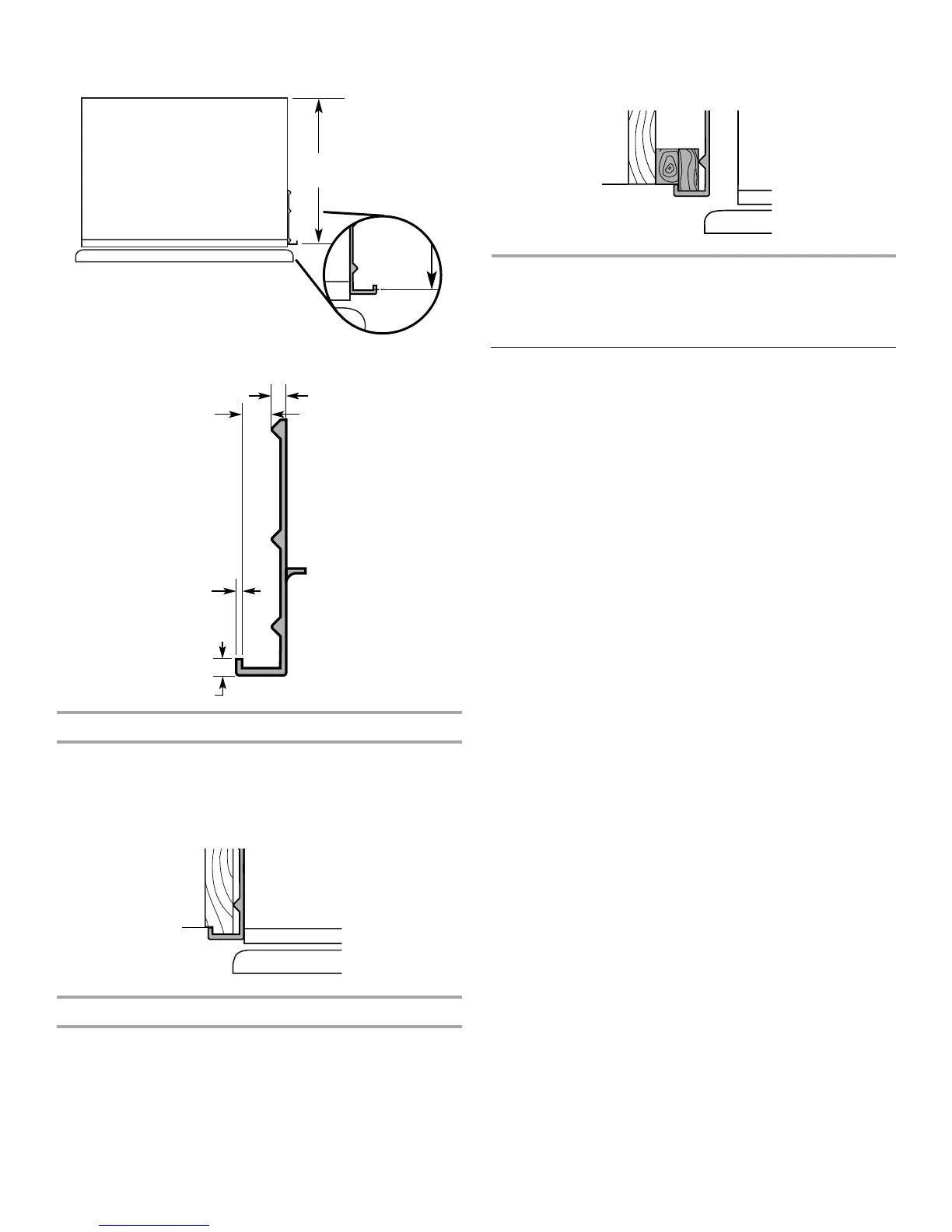

Garnitures latérales
Dimensions pour un panneau inséré
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière. Ajouter ¹⁄₃₂" (0,8 mm) à cette mesure pour que le
panneau latéral entre dans la garniture.
2. Si le panneau a plus de ³⁄₈" (9,5 mm) d'épaisseur, usiner la rive
avant du panneau latéral pour que l'insertion soit possible.
Dimensions pour un panneau inséré en retrait
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de ³⁄₈" (9,5 mm) pour la rétention du panneau dans
la garniture latérale de la caisse.
EXIGENCES
D’INSTALLATION
Outillage et pièces nécessaires
IMPORTANT :
■ Installateur : Remettre les instructions d'installation au
propriétaire.
■ Propriétaire : Conserver les instructions d'installation pour
référence ultérieure. Conserver ces instructions d'installation
pour consultation par l'inspecteur local des installations
électriques.
OUTILLAGE REQUIS :
S'assurer d'avoir tous les outils nécessaires pour une bonne
installation :
PIÈCES NÉCESSAIRES :
■ 6 vis à bois n° 8 x 3" (7,6 cm) (il peut être nécessaire d'utiliser
des vis plus longues)
■ 1 ou 2 morceaux de bois de 2" x 4" x 32" (5 cm x 10 cm x
81 cm)
■ Commander les panneaux d'origine, fabriquer des panneaux
personnalisés ou consulter un ébéniste ou un menuisier
qualifié pour la fabrication de panneaux.
Série Classic : Commander des panneaux d'origine, fabriquer
des panneaux personnalisés ou consulter un ébéniste ou
menuisier qualifié pour la fabrication des panneaux. Voir
“Spécifications de design” pour plus d'information.
Série Overlay : Fabriquer des panneaux personnalisés ou
consulter un ébéniste ou menuisier qualifié pour la fabrication
des panneaux. Voir “Spécifications de design” pour plus
d'information.
Les séries Pro Line™, Complete et Architect
®
sont expédiées
complètes.
■ Si on connecte la canalisation d'eau directement à un tube en
cuivre et non à un robinet d'arrêt, il faut une virole, un raccord
et une bague de compression de ¼" (6,35 mm).
23
3
/
8
"
(59,40 cm)
Recubierto
3
/
16"
(4,5 mm)
3
/
8"
(9,7 mm)
1
/
16"
(1,5 mm)
1
/
8"
(3,2 mm)
A
■ Perceuse manuelle ou
électrique (convenablement
reliée à la terre)
■ Tourne-écrou à tête fraisée à
six pans creux T27
■ Forets ■ Tourne-écrou de ¹¹⁄₃₂"
■ Deux clés à molette ■ Clés plates de ³⁄₈" et ½"
■ Tournevis Phillips ■ Clé Allen de ⁵⁄₃₂"
■ Chariot pour appareil
ménager
■ Clé à douille de ⁵⁄₁₆"
■ Petit niveau ■ Mètre-ruban
A
