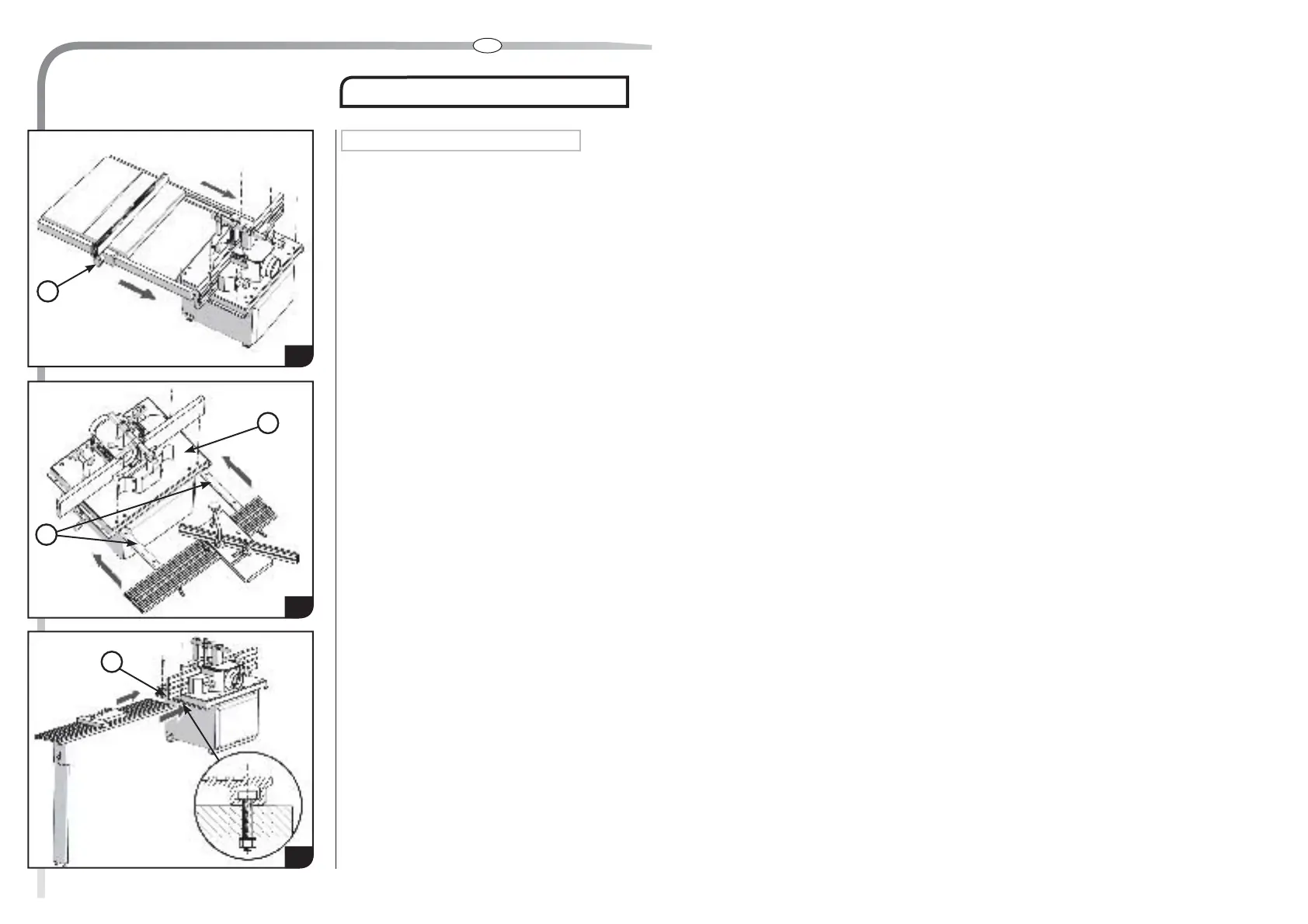

6. MISE EN SERVICE DE LA MACHINE
3. Montage du chariot de tenonnage (10)
4. Montage du rail de chariot (11)
11
10
- Faire coulisser les 2 profilés (D) du rail du chariot de tenonnage
sous la table machine (V1).
- Visser solidement avec 4 vis.
- Le chariot coulisse jusqu’aux extrémités du rail.
- Il est composé d’un guide orientable et d’une butée de mise à
longueur.
D
- Pré-monter les 2 vis dans les trous du rebord de table (E1).
- Faire coulisser le rail de chariot sur le rebord de table afin que
les têtes de vis se logent dans le creux du rail de chariot. (voir
détail).
- Visser solidement les 2 écrous.
g. Assemblage des éléments en option
E1
E1
2. Montage de la rallonge de table (09)
09
- Faire coulisser les 2 profilés de la rallonge de table le long de
la table machine.
- Visser solidement avec 6 vis.
- Les 2 plateaux de l’ensemble rallonge de table peuvent coulisser
sur les profilés.
- Le guide en profilé se verrouille grâce à sa molette (C1).
C1
