Montage des Abgasrohres
• Das Auslassloch für das Abgasrohr kann horizontal zur
Rauchabzugsöffnung der Heizung ausgerichtet sein. Das 1,5 m lange
Abgasrohr wird in diesem Fall im Freien verlegt. Sie können das 1,5m
lange Abgasrohr auch innen (nach oben zur Decke) verlegen, in diesem
Fall muss sich der Auslassloch über der Rauchabzugsöffnung der Heizung
benden.
• Nach dem Einsetzen des Abgasrohres in die Wand sollte der Spalt gefüllt
und mit hitzebeständiger Mineralfaser abgedichtet werden. Verschließen
Sie das Loch mit hochtemperaturbeständigem Zement.
• Fahren Sie erst mit der Installation fort, wenn sich der Zement verfestigt
hat.

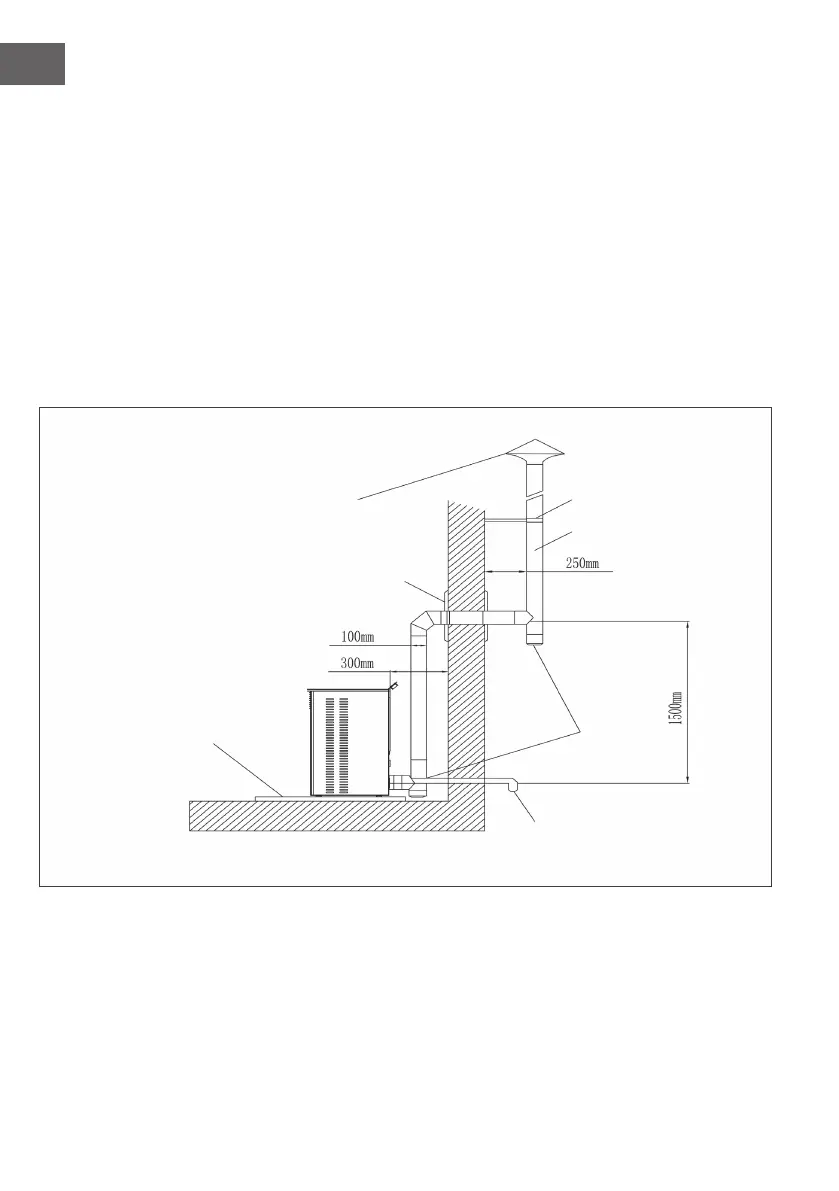

• Nachfolgend nden Sie eine Standard-Einbauzeichnung als Referenz. In
diesem Fall wird das 1,5 m lange Rohr wird im Innenbereich verlegt:
Halteklammer
Abschlusskappe
Wandhülse
Bodenschutzplatte
Abgasrohr
Anschluss Verbrennungsluft
(Mindestdurchmesser 50 mm)
Kappe für die
Reinigung
