Klauke EK 22 - Beschreibung des Elektro-Hydraulischen Preßgerätes; Beschreibung der Komponenten

Bedienungsanleitung EK 22 Seite 3
___________________________________________________________________________
4. Beschreibung des elektro-hydraulischen Preßgerätes
4.1. Beschreibung der Komponenten
Das elektro-hydraulische Preßgerät mit unserer Typbezeichnung EK 22 ist ein
handgeführtes Gerät und besteht aus folgenden Komponenten:

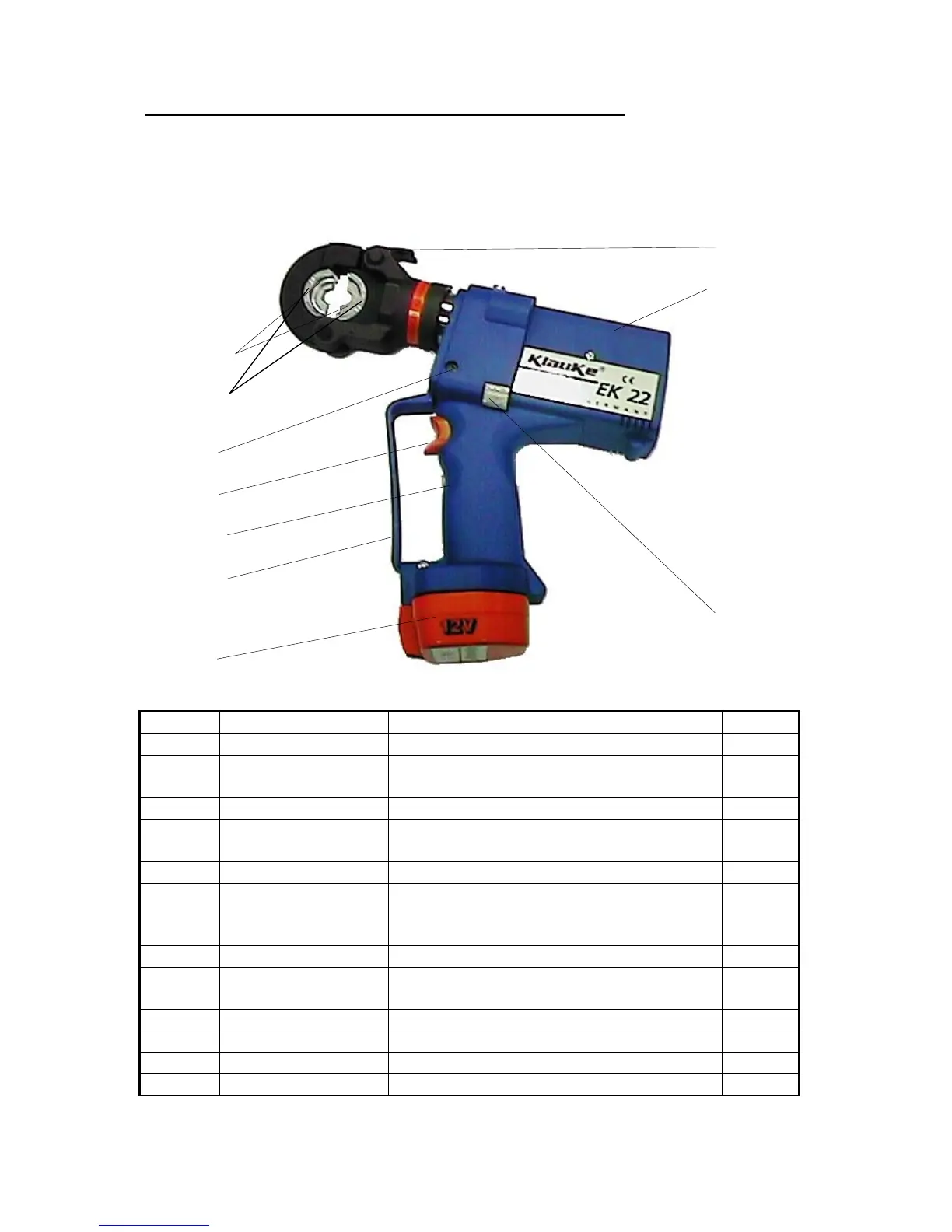

Bild 1
Pos.-Nr. 3
Pos.-Nr. 5
Pos.-Nr. 10
Pos.-Nr. 4
Pos.-Nr. 6
Pos.-Nr. 1
Pos.-Nr. 8
Pos.-Nr. 9
Pos.-Nr. 2
Pos.-Nr. 7
Tabelle 1
Pos.-Nr. Bezeichnung Funktion Referenz
1 Bedienungsschalter Auslösung des Preßvorgangs S 3, 4, 5
2 Rückstelltaste Taste zum Öffnen der Preßeinsätze nach der
Verpressung
S 3, 11
3 Zuganker Vorrichtung zum Öffnen des Preßkopfes S 3, 5
4 Druckknöpfe Preßknopf zum Herausnehmen der
Werkzeugeinsätze
S 3, 5
5 Gehäusedeckel ergonomisch geformtes Kunststoffgehäuse S 3
6 Leuchtdiodenanzeige Kontrollinstrument zum Feststellen des
Ladezustandes und weiterer
Gerätefunktionen
S 3, 5,
11
7 Akku wiederaufladbarer Akku S 3, 10
8 Verriegelungsschieber Sicherungselement gegen unbeabsichtigte
Auslösung eines Preßvorganges
S 3, 4, 5
9 Handschutz Bügel zum Schutz der bedienenden Hand S 3
10 Werkzeugeinsätze Preßeinsätze S 3, 6
11 Öltank Vorratsbehälter für das Hydrauliköl S 9
12 Ölstopfen Verschluß für den Ölvorratsbehälter S 9
