4. Beschreibung des handhydraulischen Preßgerätes
4.1. Beschreibung der Komponenten
Das hydraulische Preßgerät mit unserer Typbezeichnung HK 5 ist ein
handgehaltenes Gerät und besteht aus folgenden Komponenten:

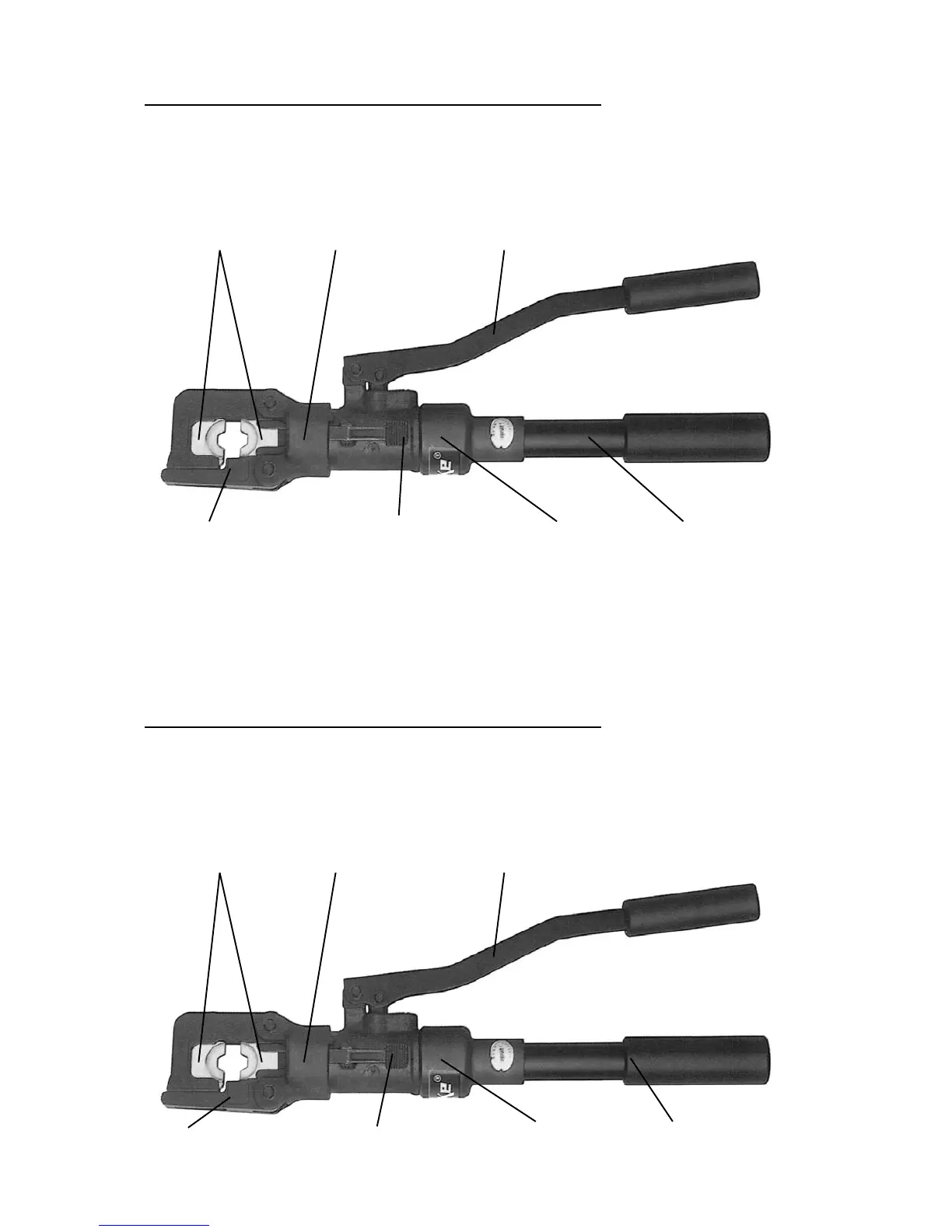

Abb. 1 Preßeinsätze Preßkopf Pumpenhebel
Pos.-Nr. 7 Pos.-Nr. 2 Pos.-Nr. 3
Klappriegel Rückstellhebel Madenschraube Griff
Pos.-Nr. 1 Pos.-Nr. 4 Pos.-Nr. 6 Pos.-Nr. 5
