レーザーラインの精度の確認
横方向のビームの左 / 右傾斜

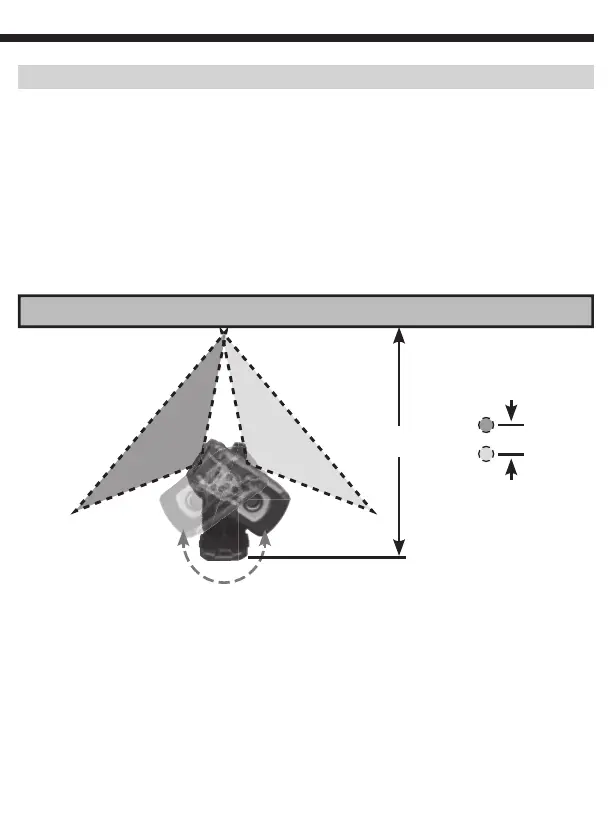

図のように、縦方向の壁構造から x の距離に、取り付けブラケットで機器をしっかりと固定します。
ブラケット上の機器を左に回転させ、ビームの右側が機器の真向かいの壁に照射されるようにし、
壁に縦方向の位置をマークします。機器を右に回転させ、同じようにビームの左側の縦方向の位
置 をマークします。
33 インチ （10 m）までの場合、左側と右側のマーク間の縦方向の距離 d は、
5/32 インチ （4 mm） 以 下でな け れ ばなりません。たとえ ば、 x が 15 フィート （ 4.6 m）に設定さ
れている場合、縦方向の距離
d は 3/32 インチ （2 mm） 以 下 になります。
